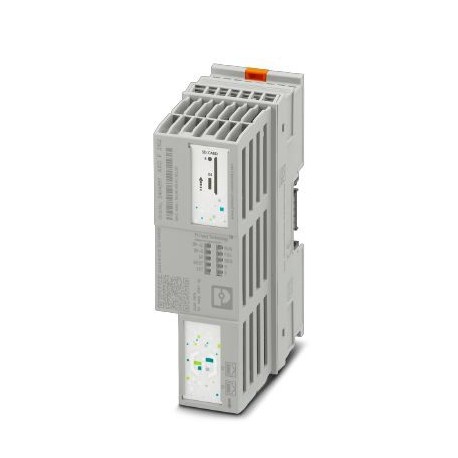

AXC F 2152 2404267 PHOENIX CONTACT Sistema de control (SPS), PLCnext Control Programación: Lenguaje de alto ..
AXC F 2152
2404267
PHOENIX_CONTACT
Sistema de control (SPS), PLCnext Control; Programación: Lenguaje de alto nivel y IEC 61131-3; Sistema operativo: Yocto/Linux® (tiempo real); Herramienta para programación: PLCnext Engineer, Eclipse®, Visual Studio®, MATLAB®/ Simulink®; Conexión IoT: PROFICLOUD y cada nube a través de conectores de nube; Proceso de desarrollo certificado según la norma IEC 62443-4-1, Producto certificado según IEC 62443-4-2; Procesador: Arm® Cortex®-A9, 2x 800 MHz.
PLCnext Control para el control directo de E/S Axioline F. Con dos interfaces Ethernet. Completo con conector de conexión y módulo de zócalo de bus.
Controladores industriales (PLC) > Unidad base de PLC
Sistemas de control
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Dos millones cuatrocientos cuatro mil doscientos sesenta y siete |
|---|---|
| Unidad de embalaje | 1 pc |
| GTIN | 4055626356280 |
| Peso por Pieza (sin incluir el embalaje) | 387.000 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos setenta y ún mil noventa y uno |
| País de origen | DE (Alemania) |
Nota
| La restricción de utilización | EMC: la clase de Un producto, consulte la declaración del fabricante en la zona de descargas |
|---|
Condiciones ambientales
| Grado de protección | IP20 |
|---|---|
| Temperatura ambiente (funcionamiento) | -25 °C ... 60 °C hasta 2000 m sobre el nivel medio del mar de observar (derating) |
| -25 °C ... 55 °C a 3000 m sobre el nivel medio del mar (observar derating) | |
| ≤ 55 °C (max. 1 en UAutobús) | |
| > 55 °C ... 60 °C (sólo en combinación con un Axioline F módulo de alimentación de AXL F PWR 1H (número de pedido 2688297)) | |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 85 °C |
| Admisible humedad (operación) | 5 % ... 95 % (según la norma DIN EN 61131-2) |
| Admisible humedad (almacenamiento/transporte) | 5 % ... 95 % (según la norma DIN EN 61131-2) |
| La presión de aire (funcionamiento) | 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar) |
| La presión de aire (almacenamiento/transporte) | 58 kPa ... 106 kPa (hasta 4500 m sobre el nivel medio del mar) |
| Descarga | 30 g, 11 ms período, de media onda sinusoidal de impulso de choque, según IEC 60068-2-27 |
| Vibración (en funcionamiento) | 5g |
Sistema de Control de
| Herramienta de ingeniería | PLCnext Ingeniero |
|---|---|
| Eclipse | |
| Lenguajes de programación compatibles | Programación en acc. con IEC 61131-3 |
| C++ | |
| Específicos del fabricante |
Datos generales
| Procesador | BRAZO®La corteza®-A9 2x 800 MHz |
|---|---|
| Sistema operativo | Linux |
| RAM | 512 Mb de memoria SDRAM DDR3 |
IEC 61131 sistema de ejecución de
| Herramienta de ingeniería | PLCnext Ingeniero |
|---|---|
| Eclipse | |
| La memoria de programa | 8 Mbyte |
| De almacenamiento masivo | 16 Mbyte |
| Retención de almacenamiento masivo | 48 kByte (NVRAM) |
| Reloj de tiempo real | Sí |
De bus de campo función
| Designación | |
|---|---|
| Cantidad de datos de proceso | max. 8192 Bits (por estación) |
| max. De 4096 Bits (Entrada) | |
| max. De 4096 Bits (Salida) | |
| El número de dispositivos compatibles | max. 63 (por estación) |
| Número de autobuses locales dispositivos que pueden ser conectados | max. 63 (observar el consumo actual) |
Interfaces de datos
| Interfaz | Axioline F autobús local |
|---|---|
| Número de | Uno |
| Método de conexión | Bus del módulo de base |
| La velocidad de transmisión | 100 Mbps |
| Interfaz | Ethernet |
| Número de | Dos |
| Método de conexión | Conector hembra RJ45 |
| La velocidad de transmisión | 10/100 Mbps (full duplex) |
PROFINET
| La función del dispositivo | PROFINET controlador de dispositivo PROFINET |
|---|---|
| Especificación | La versión 2.3 |
| Tasa de actualización de | min. 1 ms (4 equipos) |
| min. 16 ms (64 dispositivos) |
Fuente de alimentación
| Consumo de corriente típico | 200 mA (sin I/Os y UL= 24 V) |
|---|---|
| Max. consumo de corriente | 442 mA (con 1 a a UAutobúslas e/s y UL= 24 V) |
| Tensión de alimentación | 24 V DC |
| Rango de tensión de alimentación | 19.2 V DC ... 30 V DC |
Diseño mecánico
| Peso | 215 g |
|---|---|
| La pantalla de diagnóstico | No |
| La redundancia de los controladores | No |
| Función de seguridad | No |
Normas y Reglamentos
| Compatibilidad electromagnética | De conformidad con EMC Directiva 2014/30/UE |
|---|---|
| La interferencia de las emisiones | Emisión de ruido de la prueba según EN 61000-6-4 de la Clase a |
| Inmunidad a sobretensiones | El ruido de prueba de inmunidad según en 61000-6-2 de sobrevoltaje Transitorio (aumento) EN 61000-4-5/IEC 61000-4-5 el Criterio B, DC las líneas de suministro: ±0.5 kV/±0,5 kV (simétrica/asimétrica), fieldbus blindaje de cable: ±1 kV |
| Inmunidad a ráfagas | El ruido de prueba de inmunidad según en 61000-6-2 transitorios Rápidos (burst) EN 61000-4-4/IEC 61000-4-4 el Criterio B, 2 kV |
| La inmunidad de la EF | El ruido de prueba de inmunidad según en 61000-6-2 EN 61000-4-3 campos Electromagnéticos/IEC 61000-4-3 Criterio, la intensidad de Campo: 10 V/m |
| Inmunidad ESD | El ruido de prueba de inmunidad según en 61000-6-2 descarga Electrostática (ESD) EN 61000-4-2/IEC 61000-4-2 el Criterio B, 6 kV descarga de contacto, 8 kV descarga de aire |
| Inmunidad a cabo la interferencia | El ruido de prueba de inmunidad según en 61000-6-2 a Cabo interferencias EN 61000-4-6/IEC 61000-4-6 Criterio; Prueba de tensión de 10 V |
| Vibración (almacenamiento/transporte) | 5g |
| Descarga | 30 g, 11 ms período, de media onda sinusoidal de impulso de choque, según IEC 60068-2-27 |
| Vibración (en funcionamiento) | 5g |
| Shock (operación) | 10g (Bump test de resistencia de acuerdo a la norma EN 60068-2-29) |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 50 |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss 4.0Veintisiete millones doscientos cuarenta mil seiscientos doseCl@ss 4.1Veintisiete millones doscientos cuarenta mil seiscientos doseCl@ss 5.0Veintisiete millones doscientos cuarenta y dos mil quinientos ochenta y nueveeCl@ss 5.1Veintisiete millones doscientos cuarenta y dos mil setecientoseCl@ss 6.0Veintisiete millones doscientos cuarenta y dos mil doscientoseCl@ss 7.0Veintisiete millones doscientos cuarenta y dos mil doscientos sieteeCl@ss 8.0Veintisiete millones doscientos cuarenta y dos mil doscientos sieteeCl@ss 9.0Veintisiete millones doscientos cuarenta y dos mil doscientos siete
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Modelo (EF000010) | Modular |
| Número de interfaces HW Ethernet industrial (EF003020) | 2 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 1 |
| Número de salidas analógicas (EF001995) | 0 |
| Número de entradas analógicas (EF001994) | 0 |
| Número de entradas digitales (EF001992) | 0 |
| Número de salidas digitales (EF001993) | 0 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | Sí |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Redundancia (EF003156) | Sí |
| Tipo de memoria (EF002996) | NVRAM |
| Tamaño de la memoria (EF002997) | 8192 kByte |
| Posibilidad de memoria de programa adicional (EF003029) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 45 mm |
| Altura (EF000040) | 125.893514 mm |
| Profundidad (EF000049) | 74.25 mm |
