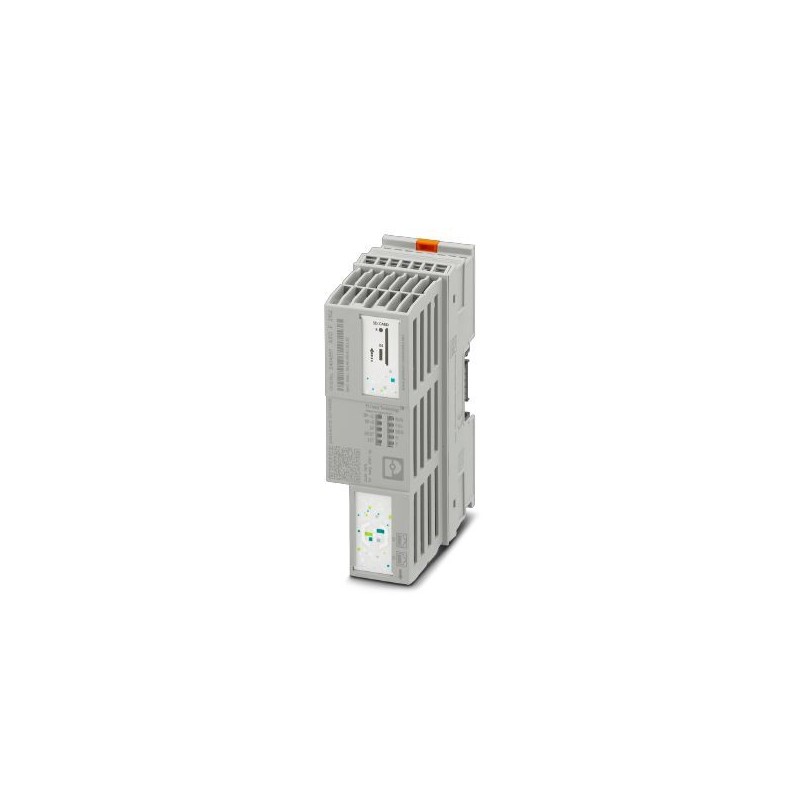

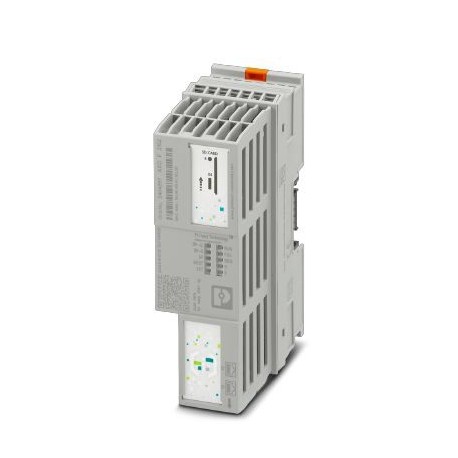

AXC F 2152 2404267 PHOENIX CONTACT Controlador de
AXC F 2152
2404267
PHOENIX_CONTACT
Controlador de
Controle PLCnext para controle de I/O direto Axioline F. Com duas interfaces Ethernet. Completo com conector de conexão e módulo de tomada de ônibus.
Controladores industriais (PLC) > Unidade base de PLC
Sistemas de controle
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões e quatrocentos e quatro mil duzentos e sessenta e sete |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e cinquenta e seis mil duzentos e oitenta |
| Peso por Peça (excluindo embalagem) | 387.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e setenta e um mil noventa e um |
| País de origem | DE (Alemanha) |
Nota
| Restrição de utilização | EMC: classe de Um produto, consulte a declaração do fabricante na área de download |
|---|
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -25 °C ... 60 °C até 2000 m acima do nível médio do mar (observar a redução de potência) |
| -25 °C ... 55 °C até 3000 m acima do nível médio do mar (observar a redução de potência) | |
| ≤ 55 °C (com max. 1 em UÔnibus) | |
| > 55 °C ... 60 °C (somente em conjunto com um Axioline F de módulo de potência AXL F PWR 1H (número de ordem 2688297)) | |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Admissível umidade (operação) | 5 % a 95 % (de acordo com a norma DIN EN 61131-2) |
| Permitida humidade (armazenamento/transporte) | 5 % a 95 % (de acordo com a norma DIN EN 61131-2) |
| Pressão de ar (operação) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 58 ... kPa a 106 kPa (até 4500 m acima do nível médio do mar) |
| Choque | 30 g, 11 ms período, meia-onda de choque pulso, de acordo com a norma IEC 60068-2-27 |
| Vibração (operação) | 5g |
Sistema de controle de
| Ferramenta de engenharia | PLCnext Engenheiro |
|---|---|
| Eclipse | |
| Linguagens de programação suportadas | Programação em acc. com a norma IEC 61131-3 |
| C++ | |
| Específicas do fabricante |
Dados gerais
| Processador | BRAÇO®Córtex®-A9 2x de 800 MHz |
|---|---|
| Sistema operacional | Linux |
| RAM | 512 Mbyte de memória SDRAM DDR3 |
IEC 61131 de tempo de execução do sistema
| Ferramenta de engenharia | PLCnext Engenheiro |
|---|---|
| Eclipse | |
| Memória de programa | 8 Mbyte |
| Armazenamento em massa | 16 Mbyte |
| Retentiva de armazenamento em massa | 48 kilobytes (NVRAM) |
| Relógio de tempo real | Sim |
Fieldbus função
| Designação | |
|---|---|
| Quantidade de dados de processo | max. 8192 Bits (por estação) |
| max. 4096 Bits (Entrada) | |
| max. 4096 Bits (Saída) | |
| Número de dispositivos suportados | max. 63 (por estação) |
| Número de dispositivos de barramento local que pode ser conectado | max. 63 (observar consumo de corrente) |
Interfaces de dados
| Interface | Axioline F barramento local |
|---|---|
| Número | Um |
| Método de ligação | Barramento da base de dados de módulo |
| Velocidade de transmissão | 100 Mbps |
| Interface | Ethernet |
| Número | Dois |
| Método de ligação | Tomada RJ45 |
| Velocidade de transmissão | 10/100 Mbps (full duplex) |
PROFINET
| A função do dispositivo | PROFINET controller, controlador PROFINET dispositivo |
|---|---|
| Especificação | A versão 2.3 |
| Taxa de atualização | min. 1 ms (4 dispositivos) |
| min. 16 ms (64 dispositivos) |
Fonte de alimentação
| Típico de consumo de corrente | 200 mA (sem I/Os e UL= 24 V) |
|---|---|
| Max. consumo de corrente | 442 mA (com 1 A A UÔnibuspara os I/Os e UL= 24 V) |
| Tensão de alimentação | 24 V DC |
| Faixa de alimentação de tensão | 19.2 V DC ... 30 V DC |
Projeto mecânico
| Peso | 215 g |
|---|---|
| Apresentação de diagnóstico | Nenhum |
| A redundância do controlador | Nenhum |
| Função de segurança | Nenhum |
Normas e Regulamentos
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
|---|---|
| Interferência de emissão | Emissão de ruído de teste de acordo com EN 61000-6-4 Classe A |
| A imunidade de supressor de | Imunidade a ruído de teste de acordo com EN 61000-6-2 de sobretensão Transitória (surto) EN 61000-4-5/IEC 61000-4-5 Critério B, DC linhas de alimentação: ±0,5 kV/±0,5 kV (simétrico/assimétrico), fieldbus blindagem do cabo: ±1 kV |
| Imunidade a explosão | Imunidade a ruído de teste de acordo com EN 61000-6-2 transientes Rápidos (burst) EN 61000-4-4/IEC 61000-4-4 Critério B, 2 kV |
| Imunidade a EF | Imunidade a ruído de teste de acordo com EN 61000-6-2 campos Eletromagnéticos EN 61000-4-3/IEC 61000-4-3 Critério, de intensidade de Campo: 10 V/m |
| Imunidade a ESD | Imunidade a ruído de teste de acordo com EN 61000-6-2 descarga Eletrostática (ESD) EN 61000-4-2/IEC 61000-4-2 Critério B, 6 kV contacto descarga, 8 kV de descarga de ar |
| Imunidade a interferências conduzidas | Imunidade a ruído de teste de acordo com EN 61000-6-2 interferência Conduzida EN 61000-4-6/IEC 61000-4-6 Critério A; Teste de tensão de 10 V |
| Vibração (armazenamento/transporte) | 5g |
| Choque | 30 g, 11 ms período, meia-onda de choque pulso, de acordo com a norma IEC 60068-2-27 |
| Vibração (operação) | 5g |
| Choque (operação) | 10g (Colisão de teste de resistência de acordo com a EN 60068-2-29) |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões duzentos e quarenta mil seiscentos e doiseCl@ss 4.1Vinte e sete milhões duzentos e quarenta mil seiscentos e doiseCl@ss 5.0Vinte e sete milhões, duzentos e quarenta e dois mil quinhentos oitenta e noveeCl@ss 5.1Vinte e sete milhões, duzentos e quarenta e dois mil, setecentoseCl@ss 6.0Vinte e sete milhões, duzentos e quarenta e dois mil duzentoseCl@ss 7.0Vinte e sete milhões, duzentos e quarenta e dois mil duzentos e seteeCl@ss 8.0Vinte e sete milhões, duzentos e quarenta e dois mil duzentos e seteeCl@ss 9.0Vinte e sete milhões, duzentos e quarenta e dois mil duzentos e sete
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Modelo (EF000010) | Modular |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 2 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW outras (EF003027) | 1 |
| Número de saídas analógicas (EF001995) | 0 |
| Número de entradas analógicas (EF001994) | 0 |
| Número de entradas digitais (EF001992) | 0 |
| Número de saídas digitais (EF001993) | 0 |
| Com interface ótica (EF003028) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Sim |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Redundância (EF003156) | Sim |
| Tipo de memória (EF002996) | NVRAM |
| Tamanho da memória (EF002997) | 8192 kByte |
| Possível extensão de memória do programa (EF003029) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 45 mm |
| Altura (EF000040) | 125.893514 mm |
| Profundidade (EF000049) | 74.25 mm |
