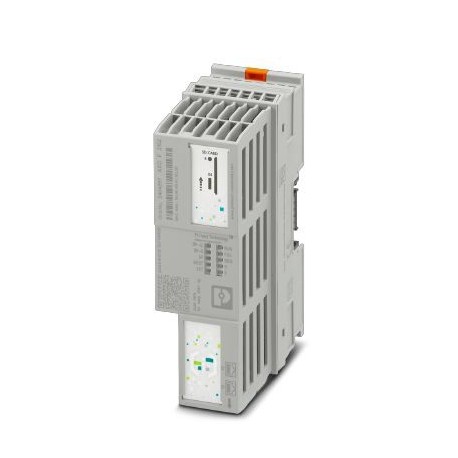

AXC F 2152 2404267 PHOENIX CONTACT Controller
AXC F 2152
2404267
PHOENIX_CONTACT
Controller
Controllo PLCnext per il controllo I/O diretto Axioline F. Con due interfacce Ethernet. Completo di connettore di connessione e modulo socket bus.
sistemi di controllo industriali (PLC) > CPU per impianti
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni quattro cento quattro mila due cento sessanta sette |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626356280 |
| Peso per Pezzo (escluso imballaggio) | 387.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento settanta un mille novanta uno |
| Paese di origine | DE (Germania) |
Nota
| L'utilizzo di restrizione | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C fino a 2000 m sopra il livello medio del mare (osservare declassamento) |
| -25 °C ... 55 °C fino a 3000 m sopra il livello medio del mare (osservare declassamento) | |
| ≤ 55 °C (max. 1 Un su UAutobus) | |
| > 55 °C ... 60 °C (solo in combinazione con un Axioline F modulo di potere di AXL F PWR 1H (numero d'ordine 2688297)) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Ammessa umidità (funzionamento) | 5 % ... 95 % (secondo DIN EN 61131-2) |
| Ammessa umidità (stoccaggio/trasporto) | 5 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m sopra il livello del mare) |
| La pressione dell'aria (stoccaggio/trasporto) | 58 kPa ... 106 kPa (fino a 4500 m sopra il livello medio del mare) |
| Shock | 30 g, 11 ms periodo, semisinusoidale di impulso, secondo IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 5g |
Sistema di controllo
| Strumento di ingegneria | PLCnext Ingegnere |
|---|---|
| Eclipse | |
| Linguaggi di programmazione supportati | Programmazione in acc. IEC 61131-3 |
| C++ | |
| Specifiche del produttore |
Dati generali
| Processore | BRACCIO®Corteccia®-A9 2x 800 MHz |
|---|---|
| Sistema operativo | Linux |
| RAM | 512 Mbyte di memoria DDR3 SDRAM |
IEC 61131 runtime di sistema
| Strumento di ingegneria | PLCnext Ingegnere |
|---|---|
| Eclipse | |
| Memoria di programma | 8 Mbyte |
| Di archiviazione di massa | 16 Mbyte |
| Rimanenza di archiviazione di massa | 48 kByte (NVRAM) |
| Orologio in tempo reale | Sì |
Bus di campo funzione
| Denominazione | |
|---|---|
| Quantità di dati di processo | max. 8192 Bit (per stazione) |
| max. 4096 Bit (Ingresso) | |
| max. 4096 Bit (Uscita) | |
| Numero di dispositivi supportati | max. 63 (per stazione) |
| Numero di autobus dispositivi che possono essere collegati | max. 63 (osservare il consumo di corrente) |
Interfacce dati
| Interfaccia | Axioline F autobus locale |
|---|---|
| Numero | Uno |
| Metodo di connessione | Bus modulo base |
| Velocità di trasmissione | 100 Mbps |
| Interfaccia | Ethernet |
| Numero | Due |
| Metodo di connessione | Presa RJ45 |
| Velocità di trasmissione | 10/100 Mbps (full duplex) |
PROFINET
| La funzione del dispositivo di | PROFINET controller PROFINET dispositivo |
|---|---|
| Specifica | La versione 2.3 |
| Frequenza di aggiornamento | min. 1 ms (4 dispositivi) |
| min. 16 ms (64 dispositivi) |
Alimentazione
| Consumo di corrente tipico | 200 mA (senza I/o e UL= 24 V) |
|---|---|
| Max. consumo di corrente | 442 mA (con 1 a a UAutobusper l'I/o e UL= 24 V) |
| Tensione di alimentazione | 24 V DC |
| Gamma di tensione di rifornimento | IL 19,2 V DC ... 30 V DC |
Progettazione meccanica
| Peso | 215 g |
|---|---|
| Diagnostica display | No |
| Controller di ridondanza | No |
| Funzione di sicurezza | No |
Norme e Regolamenti
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Emissione di disturbi | Di emissione di rumore di collaudo secondo EN 61000-6-4 Classe A |
| Immunità alle sovratensioni | Il rumore della prova di immunità secondo EN 61000-6-2 sovratensione Transitoria (surge) EN 61000-4-5/IEC 61000-4-5 il Criterio B, DC linee di alimentazione: ±0.5 kV/±0,5 kV (simmetrica/asimmetrica), cavo per bus di campo scudo: ±1 kV |
| Immunità per scoppiare | Il rumore della prova di immunità secondo EN 61000-6-2 transitori Veloci (burst) EN 61000-4-4/IEC 61000-4-4 il Criterio B, 2 kV |
| Immunità per EF | Il rumore della prova di immunità secondo EN 61000-6-2 campi Elettromagnetici EN 61000-4-3/IEC 61000-4-3 Criterio A, intensità di Campo: 10 V/m |
| Immunità alle scariche elettrostatiche | Il rumore della prova di immunità secondo EN 61000-6-2 scariche Elettrostatiche (ESD) EN 61000-4-2/IEC 61000-4-2 il Criterio B, 6 kV scarica a contatto, 8 kV scarica in aria |
| Immunità di interferenza condotta | Il rumore della prova di immunità secondo EN 61000-6-2 interferenza Condotta EN 61000-4-6/IEC 61000-4-6 Criterio A; Prova di tensione di 10 V |
| Vibrazioni (stoccaggio/trasporto) | 5g |
| Shock | 30 g, 11 ms periodo, semisinusoidale di impulso, secondo IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 5g |
| Ammortizzatore (funzionamento) | 10g (Bump test di resistenza secondo EN 60068-2-29) |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni due cento quaranta mila sei cento dueeCl@ss 4.1Venti sette millioni due cento quaranta mila sei cento dueeCl@ss 5.0Venti sette millioni due cento quaranta due mila cinque cento ottanta noveeCl@ss 5.1Venti sette millioni due cento quaranta due mila sette centoeCl@ss 6.0Venti sette millioni due cento quaranta due mila due centoeCl@ss 7.0Venti sette millioni due cento quaranta due mila due cento setteeCl@ss 8.0Venti sette millioni due cento quaranta due mila due cento setteeCl@ss 9.0Venti sette millioni due cento quaranta due mila due cento sette
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| versione (EF000010) | modulare |
| numero di interfacce HW Industrial Ethernet (EF003020) | 2 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| numero di uscite analogiche (EF001995) | 0 |
| numero di ingressi analogici (EF001994) | 0 |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | Sì |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| capacità di ridondanza (EF003156) | Sì |
| tipo di memoria (EF002996) | NVRAM |
| dimensione memoria (EF002997) | 8192 kByte |
| espansione di memoria possibile (EF003029) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 125.893514 mm |
| profondità (EF000049) | 74.25 mm |
