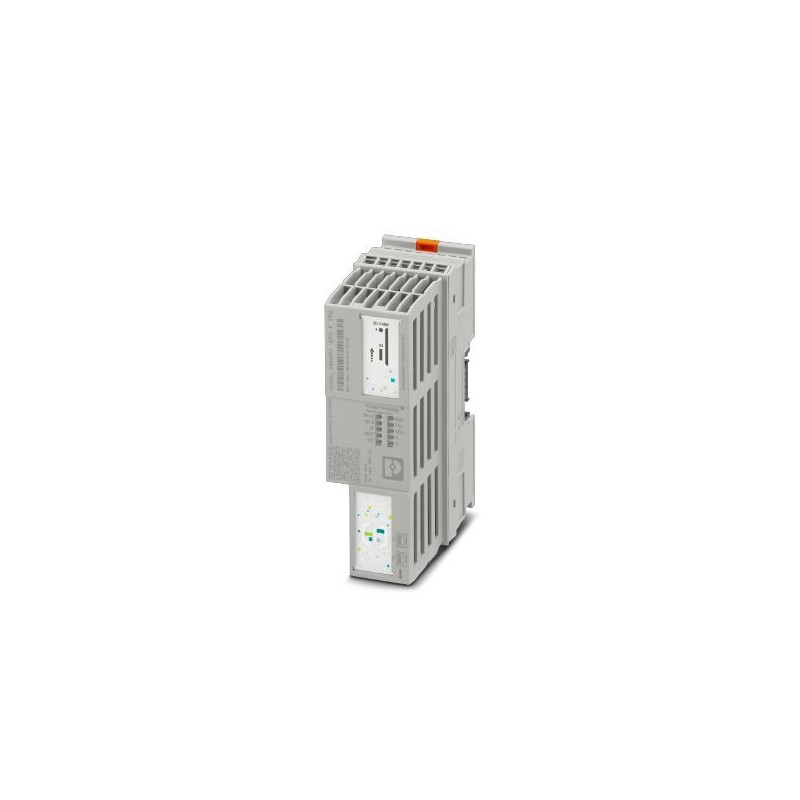

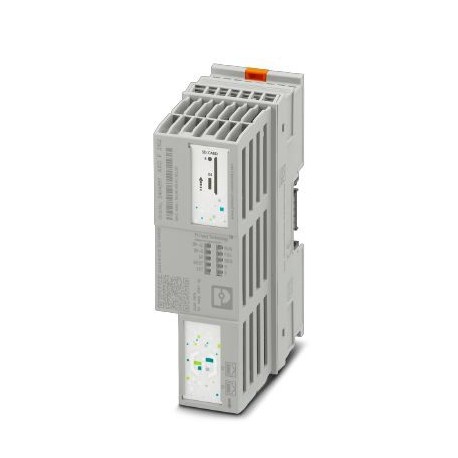

AXC F 2152 2404267 PHOENIX CONTACT Contrôleur
AXC F 2152
2404267
PHOENIX_CONTACT
Contrôleur
Contrôle PLCnext pour le contrôle direct d’E/S Axioline F. Avec deux interfaces Ethernet. Complet avec connecteur de connexion et module de socket de bus.
Commande industrielle API > Unité de base
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million quatre cent quatre mille deux cent soixante sept |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626356280 |
| Poids par Pièce (hors emballage) | 387.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante et onze mille quatre vingt onze |
| Pays d'origine | DE (Allemagne) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 60 °C jusqu'à 2000 m au-dessus du niveau moyen de la mer (observer déclassement) |
| -25 °C ... 55 °C jusqu'à 3000 m au-dessus du niveau moyen de la mer (observer déclassement) | |
| ≤ 55 °C (max. 1 sur UBus) | |
| > 55 °C ... 60 °C (uniquement en combinaison avec un Axioline F module d'alimentation AXL F PWR 1H (numéro de commande 2688297)) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % (selon la norme DIN EN 61131-2) |
| Admissible d'humidité (stockage/transport) | 5 % ... 95 % (selon la norme DIN EN 61131-2) |
| La pression de l'Air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| De pression d'Air (stockage/transport) | 58 kPa ... 106 kPa (jusqu'à 4500 m au-dessus du niveau moyen de la mer) |
| Choc | 30 g, 11 ms période de demi-sinus impulsion de choc selon CEI 60068-2-27 |
| Vibrations (fonctionnement) | 5g |
Système de contrôle de la
| Outil d'ingénierie | PLCnext Ingénieur |
|---|---|
| Eclipse | |
| Les langages de programmation pris en charge | La programmation de l'acc. la norme IEC 61131-3 |
| C++ | |
| Fabricant-spécifiques |
Données générales
| Processeur | BRAS®Cortex®-A9 2x 800 MHz |
|---|---|
| Système d'exploitation | Linux |
| RAM | 512 Mo DDR3 SDRAM |
IEC 61131 système d'exécution de
| Outil d'ingénierie | PLCnext Ingénieur |
|---|---|
| Eclipse | |
| La mémoire de programme | 8 Mo |
| De stockage de masse | 16 Mo |
| Listel de stockage de masse | 48 ko (NVRAM) |
| Horloge en temps réel | Oui |
Bus de terrain en fonction de
| Désignation | |
|---|---|
| La quantité de données de processus | max. 8192 Bits (par station) |
| max. 4096 Bits (Entrée) | |
| max. 4096 Bits (Sortie) | |
| Nombre de périphériques pris en charge | max. 63 (par station) |
| Nombre de bus local des dispositifs qui peuvent être connectés | max. 63 (observer la consommation de courant) |
Les interfaces de données
| Interface | Axioline F de bus local |
|---|---|
| Nombre | Un |
| Méthode de connexion | Bus module de base |
| Vitesse de Transmission | 100 Mbit / s |
| Interface | Ethernet |
| Nombre | Deux |
| Méthode de connexion | Prise RJ45 |
| Vitesse de Transmission | 10/100 Mbit / s (full duplex) |
PROFINET
| Fonctionnement de l'appareil | PROFINET contrôleur PROFINET appareil |
|---|---|
| Spécification | La Version 2.3 |
| Taux de mise à jour | min. 1 ms (4 appareils) |
| min. 16 ms (64 unités) |
Alimentation
| Type consommation de courant | 200 mA (sans e/s et UL= 24 V) |
|---|---|
| Max. consommation de courant | 442 mA (avec 1 à UBuspour les I/Os et UL= 24 V) |
| La tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19.2 ... 30 V DC V DC |
Conception mécanique
| Poids | 215 g |
|---|---|
| Diagnostics d'affichage | Pas de |
| La redondance de l'automate | Pas de |
| Fonction de sécurité | Pas de |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Le brouillage des émissions de | Les émissions de bruit de test selon EN 61000-6-4 de Catégorie A |
| L'immunité de surtension | Le bruit de test d'immunité selon en 61000-6-2 Transitoire surtensions (surge) EN 61000-4-5/IEC 61000-4-5 Critère B, DC les lignes d'alimentation: ±0,5 kV/±0,5 kV (symétrique/asymétrique), le blindage du câble de bus de terrain: ±1 kV |
| L'immunité à l'éclatement | Le bruit de test d'immunité selon en 61000-6-2 transitoires Rapides (burst) EN 61000-4-4/IEC 61000-4-4 Critère B, 2 kV |
| L'immunité à EF | Le bruit de test d'immunité selon en 61000-6-2 champs Électromagnétiques EN 61000-4-3/IEC 61000-4-3 le Critère A, l'intensité de Champ: 10 V/m |
| Immunité aux décharges électrostatiques | Le bruit de test d'immunité selon en 61000-6-2 les décharges Électrostatiques (ESD) EN 61000-4-2/IEC 61000-4-2 Critère B, 6 kV décharge au contact, 8 kV décharge dans l'air |
| Immunité aux perturbations conduites | Le bruit de test d'immunité selon en 61000-6-2 perturbations Conduites EN 61000-4-6/IEC 61000-4-6 Un Critère; Test de tension de 10 V |
| Vibrations (stockage/transport) | 5g |
| Choc | 30 g, 11 ms période de demi-sinus impulsion de choc selon CEI 60068-2-27 |
| Vibrations (fonctionnement) | 5g |
| L'état de choc (fonctionnement) | 10g (Bump test d'endurance selon EN 60068-2-29) |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million deux cent quarante mille six cent deuxeCl@ss 4.1Vingt sept million deux cent quarante mille six cent deuxeCl@ss 5.0Vingt sept million deux cent quarante deux mille cinq cent quatre vingt neufeCl@ss 5.1Vingt sept million deux cent quarante deux mille sept centeCl@ss 6.0Vingt sept million deux cent quarante deux mille deux centeCl@ss 7.0Vingt sept million deux cent quarante deux mille deux cent septeCl@ss 8.0Vingt sept million deux cent quarante deux mille deux cent septeCl@ss 9.0Vingt sept million deux cent quarante deux mille deux cent sept
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Modèle (EF000010) | Modulaire |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 2 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 0 |
| Avec interface optique (EF003028) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Oui |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Capacité de redondance (EF003156) | Oui |
| Type de mémoire (EF002996) | NVRAM |
| Taille de mémoire (EF002997) | 8192 kByte |
| Extension de mémoire de programme possible (EF003029) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 125.893514 mm |
| Profondeur (EF000049) | 74.25 mm |
