Ver más grande

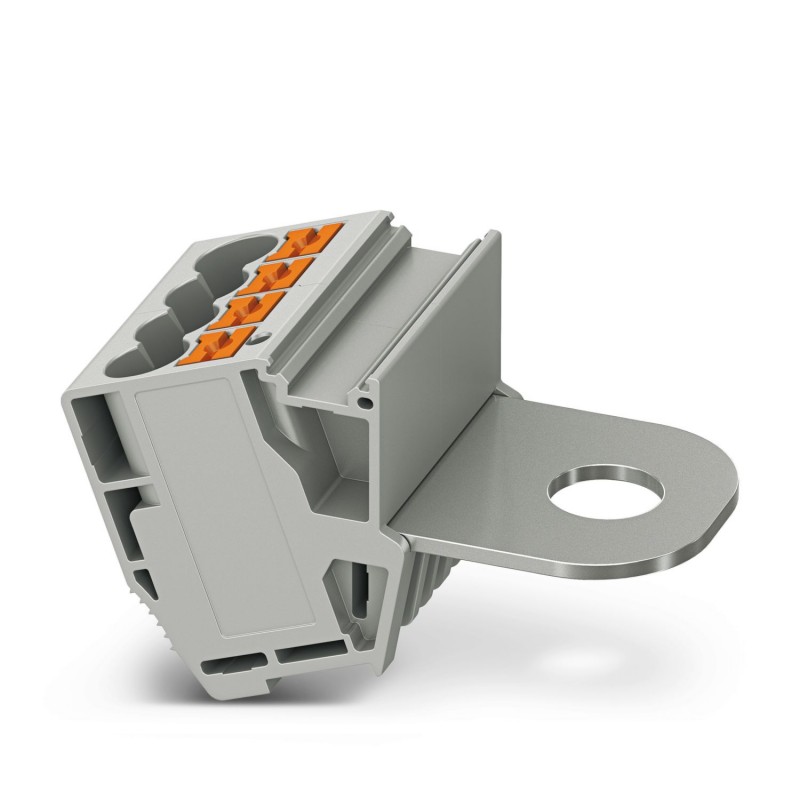

AGK PT 4X6/M10 1017448 PHOENIX CONTACT Borne de derivación, tensión nominal: 1000 V, corriente nominal: 41 A..
AGK PT 4X6/M10
1017448
PHOENIX_CONTACT
10
Borne de derivación, tensión nominal: 1000 V, corriente nominal: 41 A, tipo de conexión: Conexión push-in, Conexión por espárrago, número de conexiones: 5, sección:0,5 mm² - 10 mm², AWG: 20 - 8, anchura: 31 mm, altura: 32,3 mm, color: gris, clase de montaje: en elemento de base
Borna de derivación, tensión nominal: 1000 V, corriente nominal: 41 A, número de conexiones: 5, tipo de conexión: Conexión push-in, 1er piso, Sección de dimensionamiento: 6 mm², sección: 0,5 mm² - 10 mm², Conexión por espárrago, Conexión colectiva, clase de montaje: en elemento de base, color: gris
Bloques de terminales > Adaptador de enchufe para bloques de terminales
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón diecisiete mil cuatrocientos cuarenta y ocho |
|---|---|
| Unidad de embalaje | 10 pc |
| Cantidad de orden mínima | 10 pc |
| GTIN | 4055626500638 |
| Peso por Pieza (sin incluir el embalaje) | 37.700 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y nueve mil diez |
| País de origen | CN (China) |
General
| Número de niveles de | Uno |
|---|---|
| Número de conexiones | Cinco |
| Los potenciales de | Uno |
| Nominal de la sección transversal | 6 mm2 |
| Color | gris |
| Material aislante | PA |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Tensión de impulso admisible | 8 kV |
| Categoría de sobretensión | III |
| Material aislante grupo | Yo |
| Disipación de potencia máxima nominal de la condición de | 1.31 W |
| Corriente de carga máxima | 57 Un |
| Máxima corriente total | 109 A (conexión de Perno) |
| Corriente Nominal IN | 41 Un |
| La tensión Nominal de UN | 1000 V |
| Corriente Nominal IN | 41 Un |
| Abra el panel lateral | No |
| Protección contra golpes de la prueba de especificación | DIN EN 50274 (VDE 0660-514):2002-11 |
| De nuevo de la mano de protección | No se garantiza |
| Protección de los dedos | No se garantiza |
| Resultado de aumento de la tensión de prueba | La prueba pasa |
| Picos de tensión de prueba temperatura de consigna | 9.8 kV |
| Resultado de la tensión soportada a frecuencia industrial de prueba | La prueba pasa |
| La frecuencia de la alimentación voltaje de withstand de consigna | 2.2 kV |
| Resultado de la prueba para la estabilidad mecánica de los puntos terminales (5 x conexión del conductor) | La prueba pasa |
| Resultado de la prueba de flexión | La prueba pasa |
| Prueba de flexión de la velocidad de rotación | 10 rpm |
| Prueba de flexión se convierte | Cien treinta y cinco |
| Prueba de flexión del conductor sección transversal/peso | 0,5 mm2 / 0,3 kg |
| 6 mmDos/ 1.4 kg | |
| 10 mm2 / 2 kg | |
| Resultado de la prueba de resistencia a la tracción | La prueba pasa |
| Conductor sección transversal del ensayo de tracción | 0,5 mm2 |
| La fuerza de tracción de consigna | 20 N |
| Conductor sección transversal del ensayo de tracción | 6 mm2 |
| La fuerza de tracción de consigna | 80 N |
| Conductor sección transversal del ensayo de tracción | 10 mm2 |
| La fuerza de tracción de consigna | 90 N |
| Resultado de ajuste apretado en apoyo | La prueba pasa |
| Ajuste apretado en la línea aérea | NS 35 |
| Consigna | 5 N |
| Resultado de la caída de voltaje de prueba | La prueba pasa |
| Los requisitos, la caída de tensión | ≤ 3.2 mV |
| Resultado de la temperatura aumento de la prueba | La prueba pasa |
| Corto circuito estabilidad resultado | La prueba pasa |
| Director de la sección transversal de corto circuito de pruebas | 6 mm2 |
| Corto-tiempo actual | 0.72 kA |
| Director de la sección transversal de corto circuito de pruebas | 10 mm2 |
| Corto-tiempo actual | 1.2 kA |
| Resultado de la prueba térmica | La prueba pasa |
| El envejecimiento de la prueba para tornillos modular bloque de terminales de los ciclos de temperatura | Cien noventa y dos |
| Prueba de características térmicas (la aguja de la llama) duración efectiva | 30 s |
| Resultado del envejecimiento de la prueba | La prueba pasa |
| Oscilación, ruido de banda ancha resultado de la prueba | La prueba pasa |
| Especificación de prueba, oscilación, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Prueba de espectro | Servicio de prueba de vida de la categoría 2, bogie-montado |
| Frecuencia de prueba | fUno= 5 Hz a fDos= 250 Hz |
| ASD nivel | 6.12 (m/sDos)Dos/Hz |
| La aceleración | 3.12 g |
| La duración de la prueba por eje | 5 h |
| Direcciones de prueba | X-, y - y Z-eje |
| El resultado de la prueba de choque | La prueba pasa |
| Especificación de prueba, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Shock | De media onda sinusoidal |
| La aceleración | 30g |
| La duración de la descarga | 18 ms |
| Número de choques por la dirección | Tres |
| Direcciones de prueba | X-, y - y Z-eje (pos. y neg.) |
| Relativo aislamiento de la temperatura del material de índice (Elec., UL 746 B) | 130 °C |
| La temperatura del índice de material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Estática de material aislante de aplicación en frío | -60 °C |
| Comportamiento en fuego para vehículos ferroviarios (DIN 5510-2) | La prueba pasa |
| Llama método de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Clase I | Dos |
| NF F16-101, NF F10-102 Clase F | Dos |
| La superficie de inflamabilidad de NFPA 130 (ASTM E 162) | pasado |
| Específicos de la densidad óptica de humo NFPA 130 (ASTM E 662) | pasado |
| Gas de humo de la toxicidad de la NFPA 130 (SMP 800C) | pasado |
| Calorimétrico de liberación de calor de la NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Los datos de conexión
| De alimentación en la conexión | 1 nivel |
|---|---|
| Método de conexión | Push-in de conexión |
| Conexión en acc. con el estándar de | IEC 60947-7-1 |
| Conductor de sección transversal sólida min. | 0,5 mm2 |
| Conductor sección transversal del sólido máx. | 10 mm2 |
| Sección cruzada del Conductor AWG min. | Veinte |
| Sección cruzada del Conductor AWG max. | Ocho |
| Conductor de sección transversal flexible min. | 0,5 mm2 |
| Conductor de sección transversal flexible max. | 6 mm2 |
| Min. AWG conductor de sección transversal, flexible | Veinte |
| Max. AWG conductor de sección transversal, flexible | Diez |
| Conductor de sección transversal flexible, con virola sin manguito de plástico min. | 0,5 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico max. | 6 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico min. | 0,5 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico max. | 6 mm2 |
| Pelar longitud | 10 mm 12 mm ... |
| Interna cilíndrica de gage | A5 |
| Nota | Los pernos de conexión |
| Método de conexión | Conexión de perno |
| Conexión en acc. con el estándar de | IEC 60947-7-1 |
| Conductor de sección transversal flexible min. | 6 mm2 |
| Conductor de sección transversal flexible max. | 120 mm2 |
| Min. AWG conductor de sección transversal, flexible | Diez |
| Max. AWG conductor de sección transversal, flexible | 250 kcmil |
| Diámetro del agujero, min. | 10.4 mm |
| Terminal de Cable de ancho, max. | 32 mm |
| Diámetro del perno | 10 mm |
| Rosca de tornillo | M10 |
| M10 | |
| Par de apriete, min | 10 Nm |
| Par de apriete máx | 20 Nm |
Normas y Reglamentos
| Conexión en acc. con el estándar de | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 4.0Veintisiete millones cien cuarenta y ún mil cien treinta y unoeCl@ss 4.1Veintisiete millones cien cuarenta y ún mil cien treinta y unoeCl@ss 5.0Veintisiete millones cien cuarenta y ún mil cien treinta y unoeCl@ss 5.1Veintisiete millones cien cuarenta y ún mil cien veinteeCl@ss 6.0Veintisiete millones cien cuarenta y ún mil cieneCl@ss 7.0Veintisiete millones cien cuarenta y ún mil cien cinquenta y unoeCl@ss 8.0Veintisiete millones cien cuarenta y ún mil cien veinteeCl@ss 9.0Veintisiete millones cien cuarenta y ún mil cien veinte
UNSPSC 6.01Treinta millones doscientos once mil ochocientos onceUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos diezUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos diezUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos diezUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos dos
