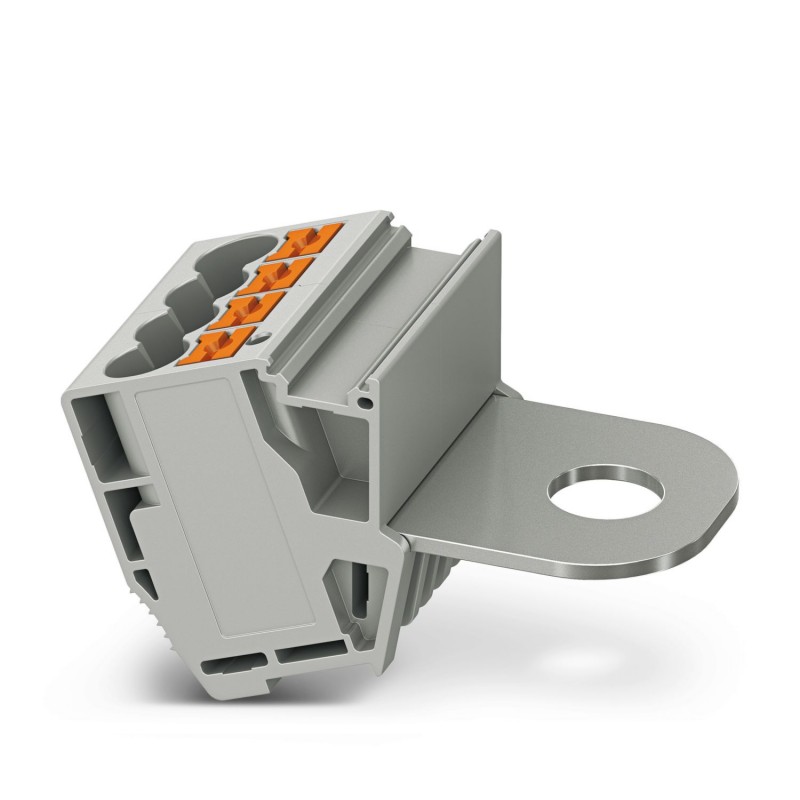

AGK PT 4X6/M10 1017448 PHOENIX CONTACT Снять клеммный блок
AGK PT 4X6/M10
1017448
PHOENIX_CONTACT
10
Снять клеммный блок
Ответвительная клемма, номинальное напряжение: 1000 В, номинальный ток: 41 А, количество подключений: 5, тип подключения: Вставное соединение, 1-й этаж, Размерное сечение: 6 мм², поперечное сечение: 0,5 мм² - 10 мм², Шпильное соединение, Коллективное соединение, тип монтажа: в базовом элементе, цвет: серый
Клемма-блок ветви, номинальное напряжение: 1000 В, номинальный ток: 41 А, количество соединений: 5, тип соединения: push-in, первая ступень, опорное сечение: 6 мм², сечение: 0,5 мм2 - 10 мм², болтовое соединение, коллективное соединение, тип крепления: на основании, цвет: серый
Клеммники (клеммные блоки) > Соединитель-адаптер для клеммных блоков
Bornas
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семнадцать тысяч четыреста сорок восемь |
|---|---|
| Единица упаковки | 10 ПК |
| Минимальный объем заказа | 10 ПК |
| ГНТП | 4055626500638 |
| Вес / шт. (без упаковки) | 37.700 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | СN (Китай) |
Общие
| Количество уровней | Один |
|---|---|
| Количество подключений | Пять |
| Потенциалы | Один |
| Номинальное поперечное сечение | 6 мм2 |
| Цвет | серый |
| Изоляционный материал | ПА |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Номинальное импульсное напряжение | 8 кв |
| Категория перенапряжения | III в |
| Группа изоляционного материала | Я |
| Максимальная рассеиваемая мощность при номинальном состоянии | 1.31 Вт |
| Максимальный ток нагрузки | 57 а |
| Максимальный суммарный ток | 109 а (резьбовое соединение) |
| Номинальный ток IН | 41 а |
| Номинальное напряжение UН | 1000 в |
| Номинальный ток IН | 41 а |
| Откройте боковую панель | Нет |
| Защита от ударов испытание спецификация | АН ДИН 50274 (VDE И 0660-514):2002-11 |
| Задняя часть защиты рук | Не гарантируется |
| Защита пальцев | Не гарантируется |
| Результате перенапряжения испытательное напряжение | Тест пройден |
| Испытания пульсации напряжения уставки | 9.8 кв |
| Результат withstand сил-частоты испытательного напряжения | Тест пройден |
| Напряжение тока withstand частоты силы уставки | 2.2 кв |
| Результат испытания на механическую устойчивость точек (5 х соединительный проводник) | Тест пройден |
| Результат пробы на изгиб | Тест пройден |
| Изгиб скорость вращения испытание | 10 об / мин |
| Изгиб получается | Сто тридцать пять |
| Изгиб секции сечение провода/масса | 0,5 мм2 / 0,3 кг |
| 6 ммДва/ 1.4 кг | |
| 10 мм2 / 2 кг | |
| Результат испытания на растяжение | Тест пройден |
| Сечение проводников испытания на растяжение | 0,5 мм2 |
| Тяговое усилие уставки | 20 Н |
| Сечение проводников испытания на растяжение | 6 мм2 |
| Тяговое усилие уставки | 80 Н |
| Сечение проводников испытания на растяжение | 10 мм2 |
| Тяговое усилие уставки | 90 Н |
| Результатом плотного прилегания на поддержку | Тест пройден |
| Плотно ложатся на перевозчика | НС 35 |
| Уставки | 5 Н |
| Результате падение напряжения тест | Тест пройден |
| Требования, падение напряжения | ≤ 3.2 МВ |
| Результат испытания на нагрев | Тест пройден |
| Короткий результат стабильности цепи | Тест пройден |
| Проводник сечением испытание короткого замыкания | 6 мм2 |
| Кратковременный ток | 0.72 ка |
| Проводник сечением испытание короткого замыкания | 10 мм2 |
| Кратковременный ток | 1.2 ка |
| Результате теплового испытания | Тест пройден |
| Испытание вызревания для безвинтовой модульных циклов температура клеммника | Сто девяносто два |
| Подтверждение тепловых характеристик (иглы пламени) эффективная продолжительность | 30 с |
| Результат испытания вызревания | Тест пройден |
| Колебания, широкополосные испытание шума результату | Тест пройден |
| Спецификация теста, колебания, широкополосные шумы | СТАНДАРТА EN 50155 (VDE И 0115-200):2008-03 |
| Тест спектра | Категория испытательное срок службы 2, тележка-установленный |
| Частота испытания | ФОдин= 5 Гц до fДва= 250 Гц |
| Уровень АСД | 6.12 (м/сДва)Два/Гц |
| Ускорение | 3.12 г |
| Продолжительность испытания на каждую ось | 5 ч |
| Маршрут тест | Х-, Y - и Z-оси |
| Шок результат теста | Тест пройден |
| Спецификация испытание, испытание удара | СТАНДАРТА EN 50155 (VDE И 0115-200):2008-03 |
| Ударная форма | Полусинусоидальные |
| Ускорение | 30г |
| Длительность удара | 18 мс |
| Количество ударов в каждом направлении | Три |
| Маршрут тест | Х-, Y - и Z-оси (поз. и нег.) |
| Относительная изоляция показатель температуры материала (электр., УЛ 746 Б) | 130 °с |
| Температурный индекс изоляционного материала (DIN-рейку En 60216-1 (VDE и 0304-21)) | 130 °с |
| Статические изоляционный материал применение в холодном | -60 °С |
| Поведение в огне для железнодорожного транспорта (на DIN 5510-2) | Тест пройден |
| Метод испытания пламя (согласно EN 60695-11-10) | Версия v0 |
| Кислородный индекс (Дин Ен ИСО 4589-2) | >32 % |
| НФ ф16-101, НФ Ф10-102 класса | Два |
| НФ ф16-101, НФ Ф10-102 класса F | Два |
| Поверхностная воспламеняемость стандарт nfpa 130 (стандарт ASTM е 162) | прошло |
| Удельной оптической плотности дыма по nfpa 130 (стандарт ASTM е 662) | прошло |
| Токсичность дыма НФПА газа 130 (СМП 800C) | прошло |
| Калориметрические теплоотдачи по nfpa 130 (стандарт ASTM е 1354) | 28 МДж/кг |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) хладагент R22 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) П23 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) Р24 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 дин) из R26 | ГЛ 1 - ХЛ 3 |
Данные соединения
| Кормить-в связи | Уровень 1 |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Подключение в соотв. со стандартной | 60947-7-1 МЭК |
| Проводник сечением сплошной мин. | 0,5 мм2 |
| Проводник сечением сплошной максимум. | 10 мм2 |
| Проводника сечение AWG в мин. | Двадцать |
| Проводника сечение AWG Макс. | Восемь |
| Проводник поперечное сечение, гибкий мин. | 0,5 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 6 мм2 |
| Мин. Раздел СРГ дирижер крест, гибкая | Двадцать |
| Макс. Раздел СРГ дирижер крест, гибкая | Десять |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм2 |
| Длина зачистки | 10 мм 12 мм ... |
| Внутренние цилиндрические Гейдж | А5 |
| Примечание | Болты соединения |
| Способ подключения | Соединение болт |
| Подключение в соотв. со стандартной | 60947-7-1 МЭК |
| Проводник поперечное сечение, гибкий мин. | 6 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 120 мм2 |
| Мин. Раздел СРГ дирижер крест, гибкая | Десять |
| Макс. Раздел СРГ дирижер крест, гибкая | 250 круговых Милов |
| Диаметр отверстия, мин. | 10.4 мм |
| Кабель ширина ушка, Макс. | 32 мм |
| Диаметр болта | 10 мм |
| Винтовая резьба | М10 |
| М10 | |
| Момент затяжки, мин. | 10 нм |
| Момент затяжки макс. | 20 Нм |
Стандартов и правил
| Подключение в соотв. со стандартной | 60947-7-1 МЭК |
|---|---|
| 60947-7-1 МЭК | |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) хладагент R22 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) П23 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) Р24 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 дин) из R26 | ГЛ 1 - ХЛ 3 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто тридцать одинЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто тридцать одинЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто тридцать одинЭСЛ@СС 5.1Двадцать семь миллионов сто сорок одна тысяча сто двадцатьЭСЛ@СС 6.0Двадцать семь миллионов сто сорок одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов сто сорок одна тысяча сто пятьдесят одинЭСЛ@СС 8.0Двадцать семь миллионов сто сорок одна тысяча сто двадцатьЭСЛ@СС 9.0Двадцать семь миллионов сто сорок одна тысяча сто двадцать
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот одиннадцатьСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста десятьСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста десятьСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста десятьСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста два
| Характеристика | Значение |
|---|---|
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.5 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.5 mm² |
| Rated current In (EF008250) | 41 A |
| Rated voltage (EF000228) | 1000 V |
| Type of electrical connection 1 (EF002526) | Other |
| Type of electrical connection 2 (EF002527) | Other |
| Number of clamp positions per level (EF002660) | 5 |
| Suitable for conductor material (EF012572) | Aluminium/copper |
| Material insulation body (EF007543) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Width (EF000008) | 31.05 mm |
| Height (EF000040) | 57.546666 mm |
| Depth (EF000049) | 35.63009 mm |
| Closing plate required (EF002525) | No |
| Colour (EF000007) | Grey |
| Internally connected stages (EF002661) | Yes |
