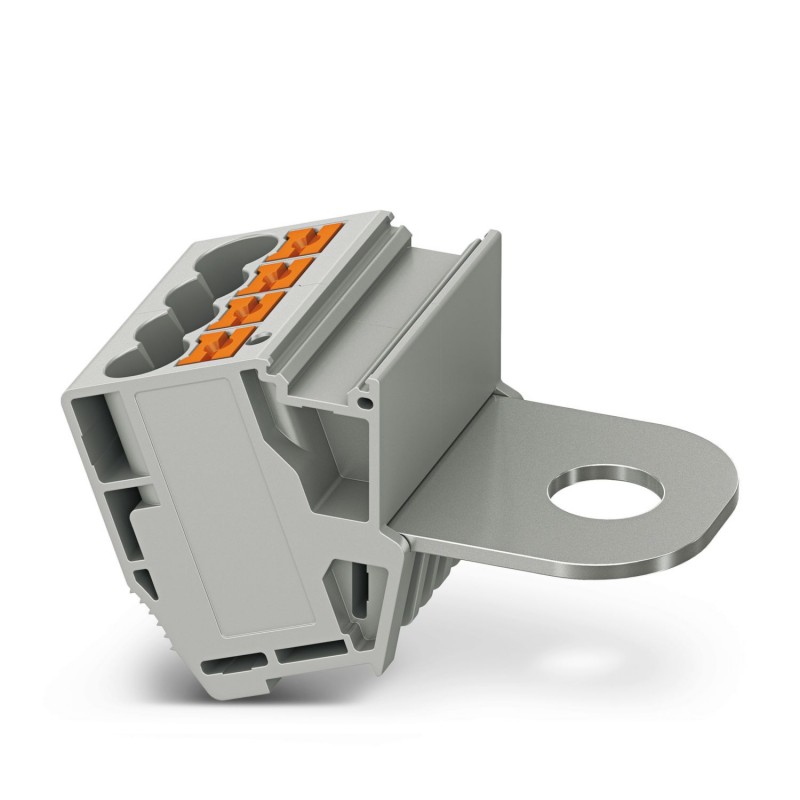

AGK PT 4X6/M10 1017448 PHOENIX CONTACT Pick-off do bloco de terminais
AGK PT 4X6/M10
1017448
PHOENIX_CONTACT
10
Pick-off do bloco de terminais
Terminal de derivação, tensão nominal: 1000 V, corrente nominal: 41 A, número de conexões: 5, tipo de conexão: Conexão push-in, 1º andar, Seção de dimensionamento: 6 mm², seção transversal: 0,5 mm² - 10 mm², Conexão de pinos, Conexão coletiva, tipo de montagem: no elemento base, cor: cinza
Bloco de terminais do ramificação, tensão nominal: 1000 V, corrente nominal: 41 A, número de conexões: 5, tipo de conexão: conexão push-in, 1º estágio, seção transversal de referência: 6 mm2, seção transversal: 0,5 mm² - 10 mm², conexão rosqueada, conexão coletiva, tipo de montagem: na base, cor: cinza
Blocos de terminais > Adaptador de tomada para blocos de terminais
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão dezessete mil quatrocentos e quarenta e oito |
|---|---|
| Embalagem da unidade | 10 pc |
| Quantidade de ordem mínima | 10 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos mil seiscentos e trinta e oito |
| Peso por Peça (excluindo embalagem) | 37.700 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | CN (China) |
Geral
| Número de níveis | Um |
|---|---|
| Número de conexões | Cinco |
| Potencialidades | Um |
| Nominal da seção transversal do | 6 mm2 |
| Cor | cinzento |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Nominal de surto de tensão | 8 kV |
| Categoria de sobretensão | III |
| Material isolante grupo | Eu |
| Dissipação máxima de potência para a condição nominal | 1.31 W |
| Corrente de carga máxima | 57 A |
| Total máximo de corrente | 109 A (Parafuso de ligação) |
| Corrente Nominal euN | 41 A |
| Tensão Nominal UN | 1000 V |
| Corrente Nominal euN | 41 A |
| Abra o painel lateral | Nenhum |
| Proteção contra choque teste de especificação | DIN EN 50274 (VDE 0660-514):2002-11 |
| Parte de trás da mão de protecção | Não garantido |
| Proteção de dedo | Não garantido |
| Resultado de picos de tensão de teste | Teste passado |
| A tensão de pico do teste de setpoint | 9.8 kV |
| Resultado da energia de frequência de suportar ensaio de tensão | Teste passado |
| A frequência de alimentação tensão de withstand de setpoint | 2.2 kV |
| Resultado do teste para a estabilidade mecânica do terminal pontos (5 x conexão do condutor) | Teste passado |
| Resultado do teste de flexão de | Teste passado |
| Teste de flexão de velocidade de rotação | 10 rpm |
| Teste de flexão ativa | Cento e trinta e cinco |
| Teste de flexão de condutor de secção transversal/peso | 0,5 mm2 / 0,3 kg |
| 6 mmDois/ 1,4 kg | |
| 10 mm2 / 2 kg | |
| Ensaio de tração resultado | Teste passado |
| Condutor de seção transversal ensaio de tração | 0,5 mm2 |
| Força de tração setpoint | 20 N |
| Condutor de seção transversal ensaio de tração | 6 mm2 |
| Força de tração setpoint | 80 N |
| Condutor de seção transversal ensaio de tração | 10 mm2 |
| Força de tração setpoint | 90 N |
| Resultado do ajuste apertado no suporte | Teste passado |
| Ajuste apertado na transportadora | NS 35 |
| Setpoint | 5 N |
| Resultado da tensão-ensaio de queda | Teste passado |
| Requisitos, queda de tensão | ≤ 3.2 mV |
| Resultado da elevação da temperatura de teste | Teste passado |
| Curto-circuito resultado de estabilidade | Teste passado |
| Condutor de seção transversal de curto-circuito de teste | 6 mm2 |
| Curto tempo atual | 0.72 kA |
| Condutor de seção transversal de curto-circuito de teste | 10 mm2 |
| Curto tempo atual | 1.2 kA |
| Resultado do ensaio térmico | Teste passado |
| Teste de envelhecimento por mola modular bloco de terminais de ciclos de temperatura | Cento e noventa dois |
| Prova de características térmicas (agulha chama) duração efectiva | 30 s |
| Resultado do teste de envelhecimento | Teste passado |
| Oscilação, o ruído de banda larga resultado do teste | Teste passado |
| Especificação de teste, de oscilação, de ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Teste do espectro | Serviço de teste de vida de categoria 2, bogie-montado |
| Freqüência de teste | fUm= 5 Hz a fDois= 250 Hz |
| ASD nível | 6.12 (m/sDois)Dois/Hz |
| Aceleração | 3.12 g |
| Duração do teste por eixo | 5 h |
| Teste direções | X-, Y - e Z-eixo |
| Choque resultado do teste | Teste passado |
| Especificação de teste, teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Choque formulário | Semi-senoidal |
| Aceleração | 30g |
| Choque duração | 18 ms |
| Número de choques por direção | Três |
| Teste direções | X-, Y - e Z-axis (pos. e neg.) |
| Relativo isolamento da temperatura do material de índice (Elec., UL 746 B) | 130 °C |
| Temperatura índice de material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Estática do material isolante aplicação a frio | -60 °C |
| O comportamento de um incêndio para veículos ferroviários (DIN 5510-2) | Teste passado |
| Chama método de ensaio (norma DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | Dois |
| NF F16-101, NF F10-102 Classe F | Dois |
| Superfície de inflamabilidade NFPA 130 (ASTM E 162) | passado |
| Específicas de densidade ótica de fumaça NFPA 130 (ASTM E 662) | passado |
| O gás de fumo toxicidade NFPA 130 (SMP 800C) | passado |
| Calorimétricos liberação de calor NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ligação de dados
| Feed-in de conexão | 1 nível |
|---|---|
| Método de ligação | Push-in de conexão |
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
| Condutor de seção transversal do sólido min. | 0,5 mm2 |
| Condutor de seção transversal do sólido max. | 10 mm2 |
| Condutor de seção transversal AWG min. | Vinte e |
| Condutor de seção transversal AWG max. | Oito |
| Condutor de seção transversal flexível min. | 0,5 mm2 |
| Condutor de seção transversal flexível max. | 6 mm2 |
| Min. AWG condutor de seção transversal, flexível | Vinte e |
| Max. AWG condutor de seção transversal, flexível | Dez |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | 0,5 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 6 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 0,5 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 6 mm2 |
| Comprimento de decapagem | 10 mm 12 mm ... |
| Interno cilíndrico gage | A5 |
| Nota | Ligação de parafusos |
| Método de ligação | Parafuso de conexão |
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
| Condutor de seção transversal flexível min. | 6 mm2 |
| Condutor de seção transversal flexível max. | 120 mm2 |
| Min. AWG condutor de seção transversal, flexível | Dez |
| Max. AWG condutor de seção transversal, flexível | 250 kcmil |
| Diâmetro do furo, min. | 10.4 mm |
| Terminal do cabo de largura, max. | 32 mm |
| Diâmetro do parafuso | 10 mm |
| Rosca de parafuso | M10 |
| M10 | |
| Torque de aperto, o min. | 10 Nm |
| Torque de aperto máx. | 20 Nm |
Normas e Regulamentos
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento trinta e umeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento trinta e umeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento trinta e umeCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento cinqüenta e umeCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e vinte
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentos e onzeUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e dezUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e dez12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dois
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.5 mm² |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 5 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 31.05 mm |
| Altura (EF000040) | 57.546666 mm |
| Profundidade (EF000049) | 35.63009 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Cinzento |
| Níveis ligados internamente (EF002661) | Sim |
