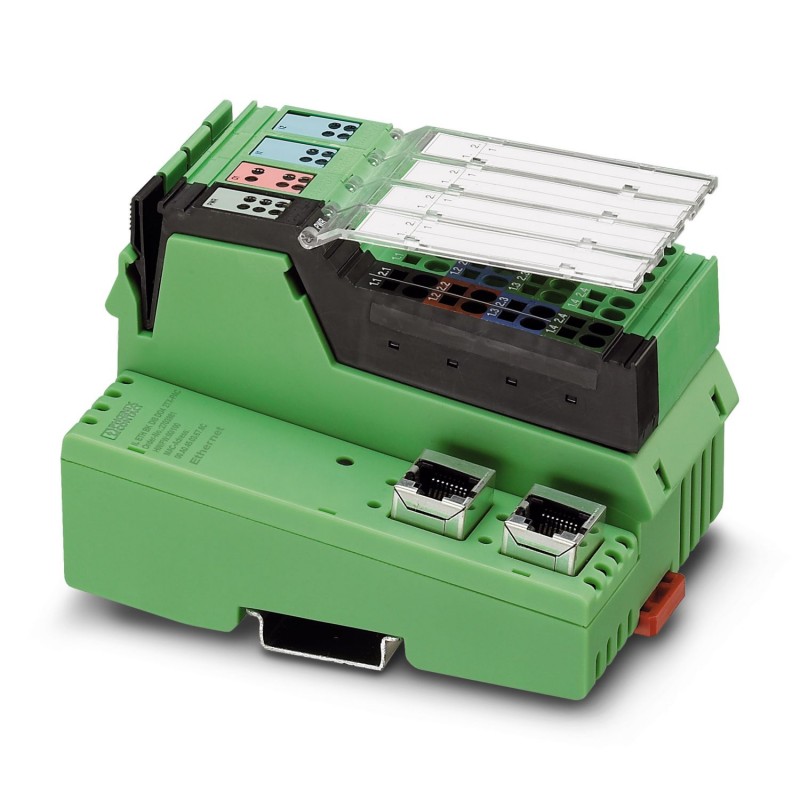

IL EIP BK DI8 DO4 2TX-PAC 2897758 PHOENIX CONTACT Inline, Acoplador de bus, EtherNet/IP™, Hembra RJ45, Entra..
IL EIP BK DI8 DO4 2TX-PAC
2897758
PHOENIX_CONTACT
Inline, Acoplador de bus, EtherNet/IP™, Hembra RJ45, Entradas digitales: 8, 24 V DC, tecnología de conexión: 3 conductores, Salidas digitales: 4, 24 V DC, 500 mA, tecnología de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s / 2 MBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 80 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones con conectores |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
Interfaces
| EtherNet/IP™ | |
| Número de interfaces | 2 |
| Tipo de conexión | Hembra RJ45 |
| Nota acerca del tipo de conexión | Autonegoation y Autocrossing |
| Sección de línea admisible | 0,14 mm² ... 0,22 mm² (Par trenzado) |
| Velocidad de transmisión | 10/100 MBit/s (semidúplex o dúplex completo (detección automática)) |
| Física de transmisión | Ethernet en RJ45-par trenzado |
| Bus local Inline | |
| Número de interfaces | 1 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s (reconocimiento automático, sin sistema mixto) |
| Bus de campo: Gateway para bus local | |
| Número máx. de participantes de bus local | 61 (Las E/S on board son dos participantes) |
Propiedades de sistema
| Límites del sistema | |
| Número de participantes soportados | máx. 63 (por estación) |
| Número de participantes de bus local conectables | máx. 61 (Las E/S on board son dos participantes) |
| Número de participantes con canal de parámetros | máx. 8 |
| Número de módulos de ramificación soportados con derivación de bus remoto | 0 |
| Módulo | |
| Código de ID (hex.) | ninguno |
| Área de direcciones de entrada | 8 Bit |
| Espacio de direcciones de salida | 4 Bit |
| Longitud de registro | 16 Bit |
Datos de entrada
| Digital: | |
| Denominación Entrada | Entradas digitales |
| Descripción de la entrada | EN 61131-2 tipo 1 |
| Número de entradas | 8 |
| Tipo de conexión | Conector Inline |
| Tecnología de conexión | 3 conductores |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "0" | -30 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Tensión de entrada nominal UIN | 24 V DC |
| Corriente nominal de entrada a UIN | típ. 3 mA |
| Corriente de entrada típica por canal | típ. 3 mA |
| Tiempo de reacción típico | aprox. 500 µs |
| Tiempo de retardo en caso de cambio de señal de 0 a 1 | 1,2 ms |
| Tiempo de retardo en caso de cambio de señal de 1 a 0 | 1,2 ms |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo supresor |
Datos de salida
| Digital: | |
| Denominación Salida | Salidas digitales |
| Tipo de conexión | Conector Inline |
| Tecnología de conexión | 3 conductores |
| Número de salidas | 4 |
| Circuito de protección | Protección contra cortocircuito, protección contra sobrecarga; Circuito de rueda libre |
| Tensión de salida | 24 V DC -1 V (con corriente nominal) |
| Corriente de salida máxima por módulo | máx. 2 A |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida en estado de desconexión | máx. 10 µA (En estado sin carga se puede medir tensión en una salida que no esté ocupada.) |
| Carga nominal inductiva | 12 VA (1,2 H, 48 Ω) |
| Carga nominal de lámparas | 12 W |
| Carga nominal resistiva | 12 W |
| Resistencia a la tensión de retorno, contra impulsos cortos | resistente a tensión inversa |
| Comportamiento en caso de sobrecarga | Rearranque automático |
| Comportamiento en caso de sobrecarga inductiva | La salida puede quedar destruida |
| Comportamiento en caso de desconexión de tensión | La salida le sigue a la alimentación de tensión sin retardo |
| Retardo de señal | típ. 1,2 ms |
| Desconexión sobrecorriente | min. 0,7 A |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Contenido de suministro | incluidos conectores Inline y campos de rotulación |
| Número de canales | 12 |
| Mensajes de diagnóstico | Cortocircuito o sobrecarga de las salidas digitales sí |
| Fallo de la alimentación de sensores sí | |
| Fallo de la alimentación de actuadores sí | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 18 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 6,3 W |
| Potencia disipada | típ. 1,7 W (Aparato total) |
| Potenciales | |
| Circuito de protección | Protección contra cortocircuito de la alimentación lógica; electrónico |
| Protección contra cortocircuito de la alimentación analógica; electrónico | |
| Potenciales: Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 0,98 A (Con número máximo de bornes de E/S conectados) |
| 80 mA (sin bornes de E/S conectados) | |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC |
| Potenciales: Suministro de los módulos analógicos (UANA) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación del circuito principal (UM) | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 8 A DC |
| min. 3 mA (sin periferia conectada) | |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 8 A DC |
| min. 6 mA (sin periferia conectada) | |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
Normas y especificaciones
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Con aislamiento galvánico (EF003272) | No |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 80 mm |
| Altura (EF000040) | 120.55 mm |
| Profundidad (EF000049) | 71.24238 mm |
