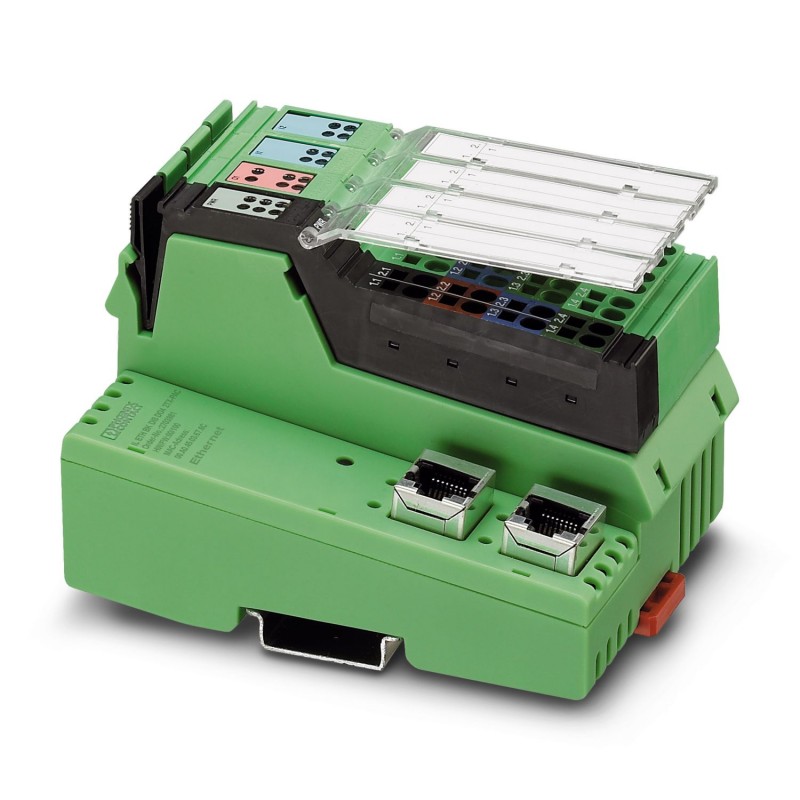

IL EIP BK DI8 DO4 2TX-PAC 2897758 PHOENIX CONTACT Buskoppler
IL EIP BK DI8 DO4 2TX-PAC
2897758
PHOENIX_CONTACT
Buskoppler
Inline, Buskoppler, EtherNet/IP™, RJ45-Buchse, Digitale Eingänge: 8, 24 VDC, Anschlusstechnik: 3 Leiter, Digitale Ausgänge: 4, 24 VDC, 500 mA, Anschlusstechnik: 3 Leiter, Übertragungsgeschwindigkeit auf dem lokalen Bus: 500 kBit/s / 2 MBit/s, Schutzart: IP20, inkl. Inline-Steckverbinder und Markierfelder
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2897758 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 126 (C-6-2017) |
| GTIN | 4046356157926 |
| Gewicht pro Stück (exklusive Verpackung) | 320,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 338,300 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 320 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Diagnose-Meldungen | Kurzschluss / Überlast der digitalen Ausgänge ja |
| Ausfall der Sensorversorgung ja | |
| Ausfall der Aktorversorgung ja |
Schnittstellen
| Benennung | EtherNet/IP™ |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | RJ45-Buchse |
| Hinweis zur Anschlussart | Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit | 10/100 MBit/s (halb- oder vollduplex (automatische Erkennung)) |
| Übertragungsphysik | Ethernet in RJ45-Twisted-Pair |
| Zulässiger Leitungsquerschnitt | 0,14 mm² ... 0,22 mm² (Twisted Pair) |
| Benennung | Inline-Lokalbus |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s / 2 MBit/s (automatische Erkennung, kein Mischsystem) |
Systemgrenzen des Buskopplers
| Benennung | Systemgrenzen des Buskopplers |
|---|---|
| Anzahl der Prozessdaten | max. 512 Byte (pro Station) |
| Anzahl der unterstützten Teilnehmer | max. 63 (pro Station) |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 61 (I/Os on board sind zwei Teilnehmer) |
| Anzahl der Teilnehmer mit Parameterkanal | max. 8 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | 0 |
Inline Potenziale
| Benennung | Buskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL(7,5 V) und die Analogversorgung UANA(24 V) erzeugt. |
|---|---|
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | 80 mA (ohne angeschlossene I/O-Klemmen) |
| max. 0,98 A | |
| Benennung | Versorgung der Logik (UL) |
| Versorgungsspannung | 7,5 V DC |
| Stromversorgung | max. 0,8 A DC |
| Benennung | Versorgung der Analogmodule (UANA) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 0,5 A DC |
| Benennung | Versorgung des Hauptkreises (UM) |
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Stromaufnahme | 3 mA (ohne Sensoren) |
| max. 8 A DC | |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Stromaufnahme | max. 8 A DC |
| Schutzbenennung | Kurzschlussschutz der Logikversorgung |
| Kurzschlussschutz der Analogversorgung | |
| Leistungsaufnahme | typ. 3 W (Gerät gesamt) |
| Stromaufnahme | 6 mA (ohne angeschlossene Peripherie) |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | EN 61131-2 Typ 1 |
| Anschlussart | Inline-Stecker |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Eingänge | 8 |
| Ansprechzeit typisch | ca. 500 µs |
| Schutzbenennung | Verpolschutz |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich "0"-Signal | -30 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 15 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | typ. 3 mA |
| Typischer Eingangsstrom je Kanal | typ. 3 mA |
| Verzögerungszeit bei Signalwechsel von 0 auf 1 | 1,2 ms |
| Verzögerungszeit bei Signalwechsel von 1 auf 0 | 1,2 ms |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Inline-Stecker |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Ausgänge | 4 |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz |
| Ausgangsspannung | 24 V DC -1 V (bei Nennstrom) |
| Nennausgangsspannung | 24 V DC |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Maximaler Ausgangsstrom je Modul / Klemme | 2 A |
| Maximaler Ausgangsstrom je Modul | 2 A |
| Nennlast induktiv | 12 VA (1,2 H, 48 Ω) |
| Nennlast Lampen | 12 W |
| Nennlast ohmsch | 12 W |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 Betrieb: 25g, 11 ms Dauer, Halbsinus-Schockimpuls | |
| Anschluss gemäß Norm | CUL |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 19.2 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 80 mm |
| Höhe (EF000040) | 120.55 mm |
| Tiefe (EF000049) | 71.24238 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2897758-IL EIP BK DI8 DO4 2TX-PAC | 137 Kbytes |
|
