AXL F RTD8 1F
2688077
PHOENIX_CONTACT
1

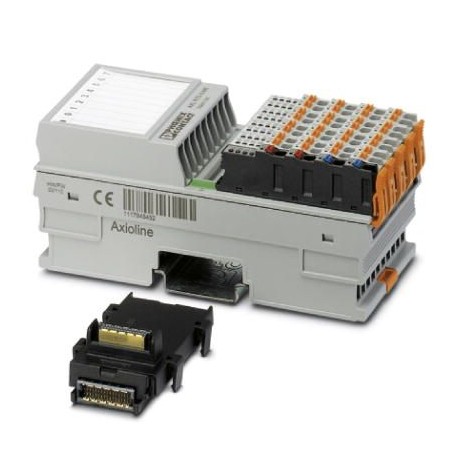

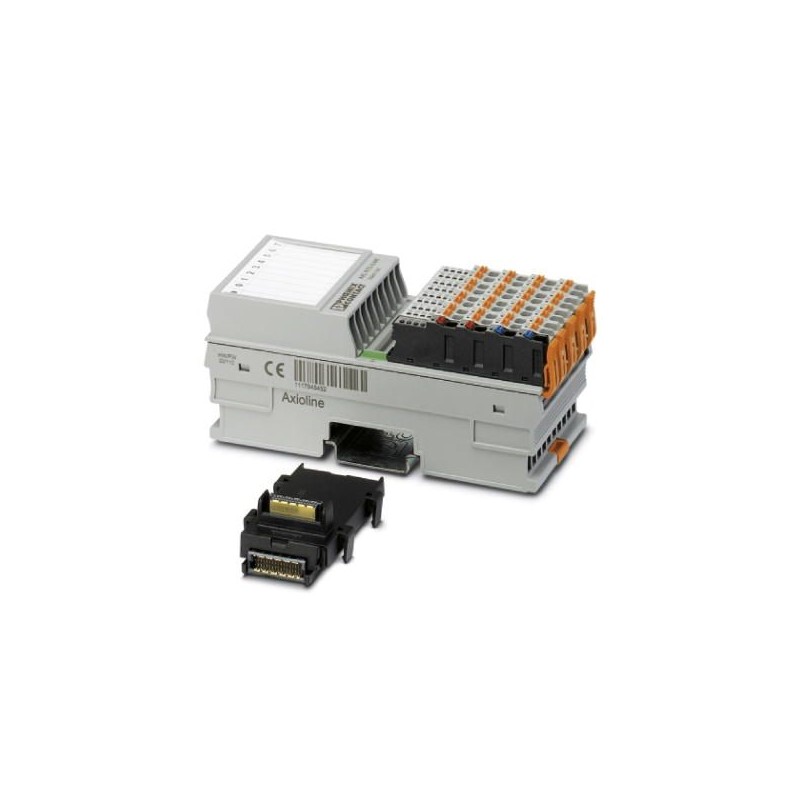

Módulo de temperatura Axioline F, 8 entradas para la conexión de resistencias de medición de temperatura (incluidos base de bus y conectores machos)
AxiolineF, Módulo de registro de temperatura, Entradas analógicas: 8 (para sensores de temperatura resistivos), tecnología de conexión: 2, 3, 4 conductores (apantallados), velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores AxiolineF
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2688077 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DRI243 - |
Página del catálogo | Página 118 (C_6_2017) |
EAN | 4046356501453 |
Peso por unidad (sin incluir el embalaje) | 241,300 g |
Número de tarifa arancelaria | 85389091 |
País de origen | DE (Alemania) |
Esquema de dimensiones | |
---|---|
Pie de figura | Esquema de dimensiones |
Anchura | 53,6 mm |
Altura | 126,1 mm |
Profundidad | 54 mm |
Observación acerca de indicaciones de medida | La profundidad es válida en el uso de un carril simétrico TH 35-7.5 (según EN 60715). |
Temperatura ambiente (servicio) | -25 °C ... 60 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
Índice de protección | IP20 |
Denominación | Enchufe Axioline F |
---|---|
Tipo de conexión | Conexión push-in |
Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación". |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 1,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 1,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 16 |
Longitud a desaislar | 8 mm |
Tipo de montaje | Carril |
---|---|
Peso neto | 241,3 g |
Observación acerca de las indicaciones de peso | con enchufes y módulo de zócalo de bus |
Denominación | Bus local Axioline F |
---|---|
Número de canales | 2 |
Tipo de conexión | Módulo de zócalo de bus |
Velocidad de transmisión | 100 MBit/s |
Denominación | Suministro del bus local Axioline F (Ubus) |
---|---|
Tensión de alimentación | 5 V DC (a través del módulo de zócalo de bus) |
Absorción de corriente | típ. 115 mA |
máx. 180 mA | |
Consumo de potencia | típ. 0,58 W |
máx. 0,9 W | |
Denominación | Alimentación de módulos analógicos (UA) |
Tensión de alimentación | 24 V DC |
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
Absorción de corriente | típ. 15 mA |
máx. 25 mA | |
Consumo de potencia | máx. 0,6 W |
típ. 0,94 W (en UBusy UA) | |
máx. 1,5 W (en UBusy UA) | |
Denominación de la protección | Protección contra sobretensión tensión de alimentación |
Protección contra inversión de polaridad de la tensión de alimentación | |
Protección contra transitorios |
Número de entradas | 8 (para sensores de temperatura resistivos) |
---|---|
Denominación Entrada | Entradas analógicas |
Descripción de la entrada | Entradas para sensores de temperatura resistivos |
Tipo de conexión | Conexión push-in |
Técnica de conexión | 2, 3, 4 conductores (apantallados) |
Tipos de sensor utilizables (RTD) | Sensores Pt, Ni, KTY, Cu |
Margen de resistencia lineal | 0 Ω ... 500 Ω |
0 kΩ ... 5 kΩ | |
Valor nominal de las fuentes de corriente | 1 mA (Pt 100, Ni 100, RLin500 Ω; tensión pulsada, la indicación es válida durante la fase de muestreo) |
Representación del valor de medición | 16 bits (15 bits + signo) |
Resolución A/D | 24 Bit |
Denominación de la protección | Prot. contra cortocircuito, prot. contra sobrecarga entradas |
Protección contra transitorios de las entradas | |
Protección de transientes de la alimentación de sensores | |
Formato de datos | IB IL, compatible con S7 |
Tiempo de filtro de entrada | 40 ms |
Trayecto de comprobación | Alimentación de 5 V (lógica) / alimentación de 24 V (periferia) 500 V AC 50 Hz 1 min. |
---|---|
Alimentación de 5 V (lógica) / tierra funcional 500 V AC 50 Hz 1 min. | |
Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. |
Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
---|---|
Choque según EN 60068-2-27/IEC 60068-2-27 30g | |
Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g | |
Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
Sin sustancias peligrosas por encima de los umbrales |
