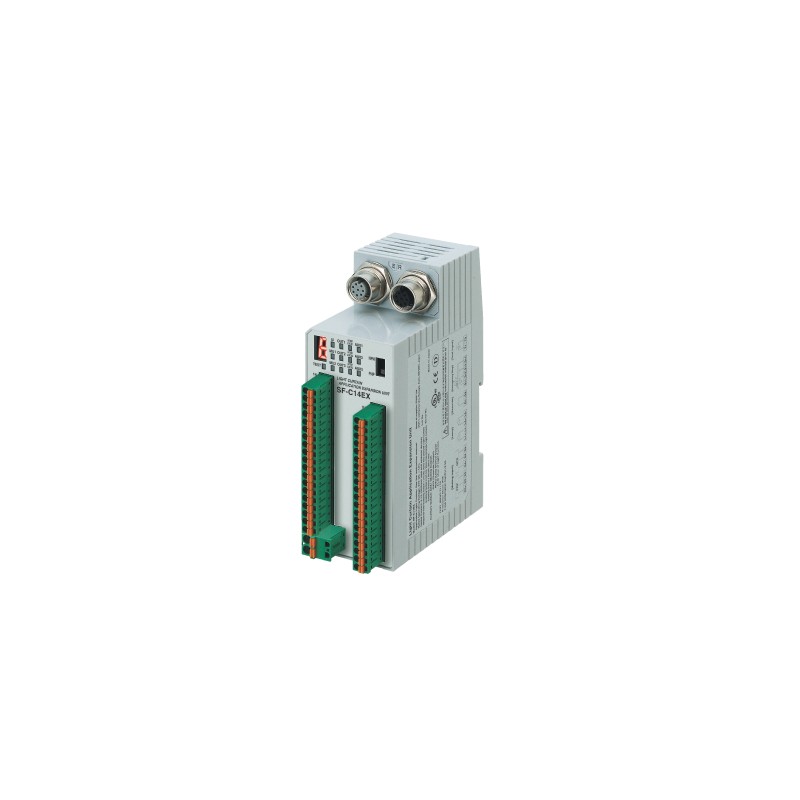

SFC14EX SF-C14EX PANASONIC Unidad de control barrera de seguridad categoría 4 serie SF4B
SFC14EX
SF-C14EX
PANASONIC
Unidad de control barrera de seguridad categoría 4 serie SF4B
SF-C14EX_Exclusive Unidad de Control para Luz de Seguridad Curtain_Exclusive Unidad de Control para la Cortina de Luz de Seguridad SF-C10_Applicantion unidad de expansión para la serie SF4B
Seguridad - PANASONIC > SF4B Barreras de seguridad categoría 4, IP67. ACCE - PANASONIC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Más vendidos
▲Más Información
▲| Número De Producto | SF-C14EX |
| Número De Parte | SF-C14EX |
| Producto | Exclusivo de la Unidad de Control para la Cortina de Luz de Seguridad |
| Detalles | Applicantion unidad de expansión para la serie SF4B |
| Nombre del producto | Exclusivo de la Unidad de Control para la Cortina de Luz de Seguridad SF-C10 |
| Elemento | Especificaciones |
|---|---|
| Número De Producto | SF-C14EX |
| Número De Parte | SF-C14EX |
| Conectable cortinas de luz de seguridad | SF4B / SF4B-Gla serie (Nota：La mano-controladorSFB-HC(opcional) no se puede utilizar conSF-C14EX-01.) |
| Normas aplicables:estándar Internacional | IEC 61496-1 (Tipo 4), IEC 61496 (Tipo 4),ISO 13849-1 (Categoría 4, PLe) |
| Marcado CE de la directiva de cumplimiento | La Directiva de máquinas, Directiva EMC, Directiva RoHS |
| Categoría de Control de | ISO 13849-1 (EN ISO 13849-1, JIS B 9705-1) cumplimiento hasta la Categoría 4, PLe normas |
| Normas aplicables:Japón | JIS B 9704-1 (Tipo 4), JIS B 9705-1 (Categoría 4, PLe) |
| Normas aplicables:Europa (UE) | EN 55011, EN ISO 13849-1 (Categoría 4, PLe) |
| Normas aplicables:América del Norte | ANSI/UL 61496-1 (Tipo 4), UL 1998 (Clase 2) |
| Voltaje de alimentación | 24 V DC más o menos el 10 % v de onda (P-P 10 % o menos |
| Consumo de corriente | 0.2 a o menos (Excluyendo la cortina de luz de Seguridad y otro externo dispositivo de conexión) |
| Salidas de seguridad(Seguridad en la salida 1, salida de Seguridad 2, salida de Seguridad 3) | PNP colector abierto transistor 2 salidas × 3 o NPN colector abierto transistor 2 salidas × 3 (seleccionable mediante un interruptor deslizante) <Cuando PNP salida se selecciona> ・La máxima de la fuente de corriente: 200 mA ・Tensión aplicada: igual que la tensión de alimentación (entre la salida de seguridad y +V) ・Tensión Residual: 2 V o menos (a 200 mA fuente de corriente) <Cuando NPN salida se selecciona> ・Máxima del disipador de corriente: 200 mA ・Tensión aplicada: igual que la tensión de alimentación (entre la salida de seguridad y 0 V) ・Tensión Residual: 2 V o menos (a 200 mA disipador de corriente) |
| Salidas de seguridad(Seguridad en la salida 1, salida de Seguridad 2, salida de Seguridad 3):modo de Operación(operación de Salida) | Salida de seguridad 1: cuando la cortina de luz de seguridad se encuentra en condición de recepción de luz, cuando la cortina de luz de seguridad se encuentra en la luz interrumpida condición (Nota 3) Salida de seguridad 2: cuando la cortina de luz de seguridad es en la luz de la recepción de la condición o de la función de muting es válido Cuando la cortina de luz de seguridad se encuentra en la luz interrumpe la condición y la función de muting no es válida (Nota 3) Salida de seguridad 3: cuando la parada de emergencia no es válido, cuando la parada de emergencia es válido |
| Salidas de seguridad(Seguridad en la salida 1, salida de Seguridad 2, salida de Seguridad 3):circuito de Protección(protección contra cortocircuitos) | Incorporado |
| Salidas de seguridad(Seguridad en la salida 1, salida de Seguridad 2, salida de Seguridad 3):tiempo de Respuesta | De respuesta: 14 ms o menos (salida de Seguridad 1 y 2: incluyendo el tiempo de respuesta de la cortina de luz de Seguridad) EN respuesta a: 90 ms o menos (auto-reset) / 140 ms o menos (reset manual) (Nota) (Nota) El auto-reset no se puede utilizar con salida de seguridad 3. |
| Salidas auxiliares(salida Auxiliar 1, salida Auxiliar 2, salida Auxiliar 3, salida Auxiliar 4) | PNP colector abierto transistor × 3 o NPN colector abierto transistor × 3 (seleccionable mediante un interruptor deslizante) <Cuando PNP salida se selecciona> ・La máxima de la fuente de corriente: 60 mA ・Tensión aplicada: igual que la tensión de alimentación (entre la salida auxiliar y +V) ・Tensión Residual: 2 V o menos (a 60 mA fuente de corriente) <Cuando NPN salida se selecciona> ・Máxima del disipador de corriente: 60 mA ・Tensión aplicada: igual que la tensión de alimentación (entre la salida auxiliar y 0 V) ・Tensión Residual: 2 V o menos (a 60 mA disipador de corriente) |
| Salidas auxiliares(salida Auxiliar 1, salida Auxiliar 2, salida Auxiliar 3, salida Auxiliar 4):modo de Operación(operación de Salida) | Salida auxiliar 1: cuando la función de muting no es válido, cuando la función de muting es válido Salida auxiliar 2: cuando la función de anulación no es válido, cuando la función de anulación es válido Salida auxiliar 3: cuando la lámpara de muting es normal, cuando la lámpara de muting es error Salida auxiliar 4: EN cuando la cortina de luz es la luz interrumpida condición, cuando la cortina de luz de la luz que reciben condición (Nota：La salida auxiliar incorporado en elSF4Bla serie es de salida.) |
| Salidas auxiliares(salida Auxiliar 1, salida Auxiliar 2, salida Auxiliar 3, salida Auxiliar 4):circuito de Protección(protección contra cortocircuitos) | Incorporado |
| Lámpara de Muting de salida | Aplicable lámpara de muting: 24 V DC, 3,6 a 30 W (L1, L2 de cada unidad) |
| Lámpara de Muting de salida:circuito de Protección | Incorporado |
| PFHD | 1.66 × 10-10 (Nota: la Probabilidad de fallo peligroso por hora) |
| MTTFD | 100 años o más (Nota: el tiempo medio hasta un fallo peligroso (en años)) |
| Resistencia ambiental:Grado de protección | Grado de protección: IP40 Terminal: IP20 |
| Temperatura ambiente | -10 a +55 ℃+14 a +131℉ (Sin condensación o a formación de hielo permitido), De almacenamiento: de -25 a +70 ℃-13 a +158 ℉ |
| La humedad ambiental | De 30 a 85 % RH, Almacenamiento: de 30 a 95 % RH |
| Resistencia ambiental:fuerza Dieléctrica tensión | 1.000 V AC para un min. entre todos los terminales de alimentación conectados juntos y gabinete |
| Resistencia de aislamiento | 20 MOhm , o más, con 500 V DC meghómetro entre todos los terminales de alimentación conectados juntos y gabinete |
| Resistencia a la vibración | 10 a 55 Hz, 0,35 mm0.014 enel doble de amplitud en X, Y y Z las direcciones de dos horas cada una |
| Resistencia a los golpes | 30 G de aceleración en X, Y y Z las direcciones de tres veces cada uno |
| Material | Carcasa: ABS |
| Terminal de conexión | Desmontable de la primavera-jaula terminal |
| Peso | Peso neto: 250 g aprox. |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO GENERAL PANASONIC ES.pdf | 6 Mbytes |
|
| Ficha técnica 1: SFC14EX - SFC14EX | SF-C14EX | 77 Kbytes |
|
