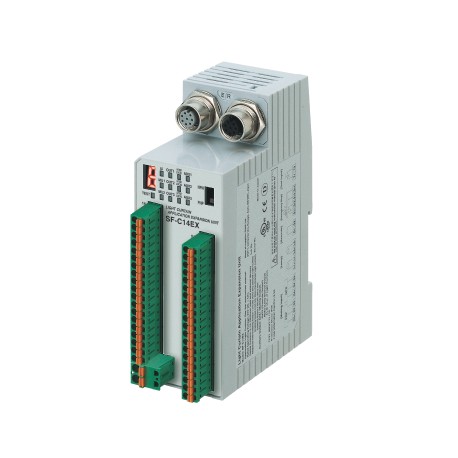

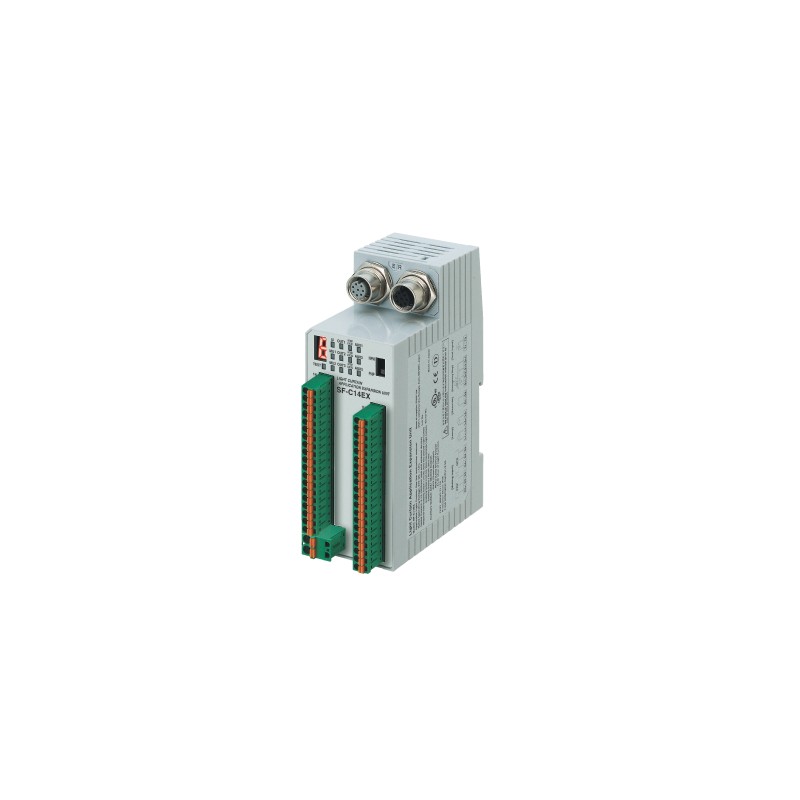

SFC14EX SF-C14EX PANASONIC Sensore di sicurezza accessori
SFC14EX
SF-C14EX
PANASONIC
Sensore di sicurezza accessori
SF-C14EX_Exclusive Unità di Controllo per Luce di Sicurezza Curtain_Exclusive Unità di Controllo per barriera Fotoelettrica di Sicurezza SF-C10_Applicantion unità di espansione per la serie SF4B
Sicurezza - PANASONIC > SF4B sbarramento di tipo 4, IP67. ACCE - PANASONIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PANASONIC
Dettagli
▲| Numero Di Prodotto | SF-C14EX |
| Numero Di Parte | SF-C14EX |
| Prodotto | Esclusiva Unità di Controllo della barriera Fotoelettrica di Sicurezza |
| Dettagli | Applicantion unità di espansione per la serie SF4B |
| Nome del prodotto | Esclusiva Unità di Controllo per barriera Fotoelettrica di Sicurezza SF-C10 |
| Voce | Specifiche |
|---|---|
| Numero Di Prodotto | SF-C14EX |
| Numero Di Parte | SF-C14EX |
| Collegabili barriere fotoelettriche di sicurezza | SF4B / SF4B-Gla serie (Nota: per La mano-controllerSFB-HC(opzionale) può essere utilizzato conSF-C14EX-01.) |
| Norme applicabili:standard Internazionale | IEC 61496-1 (Tipo 4), IEC 61496 (Tipo 4),ISO 13849-1 (Categoria 4, PLe) |
| Direttiva sulla marcatura CE di conformità | La Direttiva macchine, Direttiva EMC, Direttiva RoHS |
| Categoria | ISO 13849-1 (en ISO 13849-1, JIS B 9705-1) conformità fino alla Categoria 4, PLe standard |
| Norme applicabili:Giappone | JIS B 9704-1 (Tipo 4), JIS B 9705-1 (Categoria 4, PLe) |
| Norme applicabili:Europa (UE) | En 55011, en ISO 13849-1 (Categoria 4, PLe) |
| Norme applicabili:Nord America | ANSI/UL 61496-1 (Tipo 4), UL 1998 (Classe 2) |
| Tensione di alimentazione | 24 V DC più o meno il 10 % ondulazione P-P del 10% o meno |
| Consumo di corrente | 0,2 a (Escludendo la barriera fotoelettrica di Sicurezza e di altri dispositivo di connessione) |
| Uscite di sicurezza(uscita di Sicurezza 1, uscita di Sicurezza 2, uscita di Sicurezza 3) | PNP open collector 2 uscite × 3 o NPN a transistor 2 uscite × 3 (selezionabili tramite un interruttore a slitta) <Quando è uscita PNP è selezionata> ・Massima fonte di corrente: 200 mA ・Tensione applicata: la stessa tensione di alimentazione (tra l'uscita di sicurezza e +V) ・Tensione residua: 2 V o meno (a 200 mA corrente di alimentazione) <Quando è uscita NPN è selezionata> ・Massima dissipatore di corrente: 200 mA ・Tensione applicata: la stessa tensione di alimentazione (tra l'uscita di sicurezza e 0 V) ・Tensione residua: 2 V o meno (a 200 mA dissipatore di corrente) |
| Uscite di sicurezza(uscita di Sicurezza 1, uscita di Sicurezza 2, uscita di Sicurezza 3):modalità di Funzionamento(operazione di Output) | Uscita di sicurezza 1: quando la barriera è in una condizione di ricezione della luce, quando la barriera fotoelettrica di sicurezza in luce interrotto condizione (Nota 3) Uscita di sicurezza 2: quando la barriera fotoelettrica di sicurezza in luce condizioni di ricezione o la funzione di muting è valido Quando la barriera fotoelettrica di sicurezza in luce interrotto la condizione e la funzione di muting non è valido (Nota 3) Uscita di sicurezza 3: quando l'arresto di emergenza non è valido, quando l'arresto di emergenza è valido |
| Uscite di sicurezza(uscita di Sicurezza 1, uscita di Sicurezza 2, uscita di Sicurezza 3):circuito di Protezione(protezione da corto circuito) | Built-in |
| Uscite di sicurezza(uscita di Sicurezza 1, uscita di Sicurezza 2, uscita di Sicurezza 3):tempo di Risposta | Risposta: 14 ms o meno (uscita di Sicurezza 1 e 2: tra il tempo di risposta della barriera fotoelettrica di Sicurezza) Risposta: 90 ms o meno (auto-reset) / 140 ms o meno (a riarmo manuale) (Nota) (Nota) Il ripristino automatico non può essere utilizzato con uscita di sicurezza 3. |
| Uscite ausiliarie(uscita Ausiliaria 1, uscita Ausiliaria 2, uscita Ausiliaria 3, uscita Ausiliaria 4) | PNP open collector × 3 o NPN a transistor × 3 (selezionabili tramite un interruttore a slitta) <Quando è uscita PNP è selezionata> ・Massima fonte di corrente: 60 mA ・Tensione applicata: la stessa tensione di alimentazione (tra l'uscita ausiliaria e +V) ・Tensione residua: 2 V o inferiore (a 60 mA la fonte di corrente) <Quando è uscita NPN è selezionata> ・Massima dissipatore di corrente: 60 mA ・Tensione applicata: la stessa tensione di alimentazione (tra l'uscita ausiliaria e 0 V) ・Tensione residua: 2 V o inferiore (a 60 mA dissipatore di corrente) |
| Uscite ausiliarie(uscita Ausiliaria 1, uscita Ausiliaria 2, uscita Ausiliaria 3, uscita Ausiliaria 4):modalità di Funzionamento(operazione di Output) | Uscita ausiliaria 1: quando la funzione di muting non è valido, quando la funzione di muting è valido Uscita ausiliaria 2: quando la funzione di override non è valido, quando la funzione di override è valido Uscita ausiliaria 3: quando la spia di muting è normale quando la spia di muting è errore Uscita ausiliaria 4: quando la barriera è in luce interrotto condizione, quando la luce della tenda della luce di condizioni di ricezione (Nota: per L'uscita ausiliaria incorporato nelSF4Bla serie è uscita). |
| Uscite ausiliarie(uscita Ausiliaria 1, uscita Ausiliaria 2, uscita Ausiliaria 3, uscita Ausiliaria 4):circuito di Protezione(protezione da corto circuito) | Built-in |
| Lampada di Muting uscita | Applicabile lampada di muting: 24 V DC, da 3,6 a 30 W (L1, L2 di ogni unità) |
| Lampada di Muting uscita di un circuito di Protezione | Built-in |
| PFHD | 1.66 × 10-10 (Nota: la Probabilità di guasto pericoloso per ora) |
| MTTFD | 100 anni o più (Nota: il tempo medio fino al guasto pericoloso (in anni)) |
| Resistenza ambientale:Grado di protezione | Grado di protezione: IP40 Terminale: IP20 |
| Temperatura ambiente | Da -10 a +55 ℃Da +14 a +131x (Senza condensa o ghiaccio ammessi), Di stoccaggio: da -25 a +70 ℃Da -13 a +158 ℉ |
| L'umidità ambientale | 30% a 85% RH, di Stoccaggio: da 30 a 95 % RH |
| Resistenza ambientale:rigidità Dielettrica tensione | 1000 V in C.A. per un min. tra tutti i morsetti collegati insieme e custodia |
| Resistenza di isolamento | 20 MOhm , o più, con 500 V DC megger tra tutti i morsetti collegati insieme e custodia |
| Resistenza alle vibrazioni | Da 10 a 55 Hz 0,35 mm0.014 inl'ampiezza doppia in X, y e Z le indicazioni di due ore ciascuna |
| Resistenza agli urti | 30 G di accelerazione in X, y e Z indicazioni stradali per tre volte ogni |
| Materiale | Alloggiamento: ABS |
| Terminale di connessione | Rimovibile primavera-gabbia terminale |
| Peso | Peso netto: 250 g ca. |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: SFC14EX - SFC14EX | SF-C14EX | 77 Kbytes |
 |
