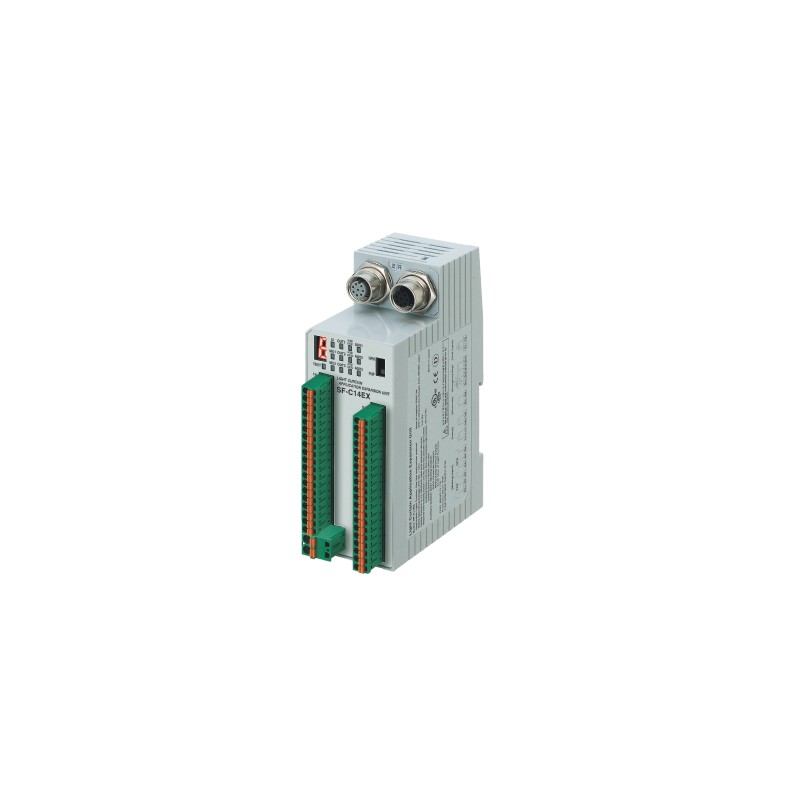

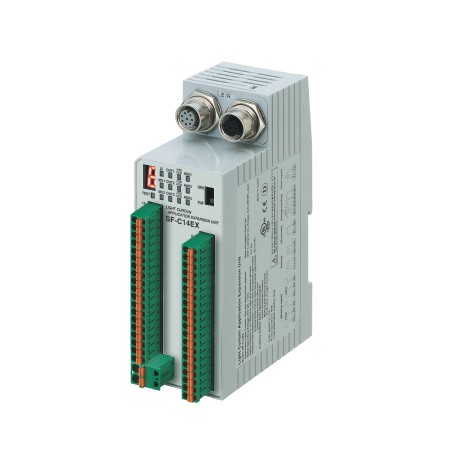

SFC14EX SF-C14EX PANASONIC Capteur de sécurité de l'accessoire
SFC14EX
SF-C14EX
PANASONIC
Capteur de sécurité de l'accessoire
SF-C14EX_Exclusive Unité de Contrôle pour la Sécurité de la Lumière Curtain_Exclusive Unité de Contrôle pour la Sécurité de la barrière Immatérielle SF-C10_Applicantion unité d'extension pour la série SF4B
Safety - PANASONIC > SF4B thru-beam type 4, IP67. ACCE - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro De Produit | SF-C14EX |
| Numéro De Pièce | SF-C14EX |
| Produit | Le Contrôle exclusif de l'Unité pour la barrière Immatérielle de Sécurité |
| Détails | Applicantion unité d'extension pour la série SF4B |
| Nom du produit | Le Contrôle exclusif de l'Unité pour la barrière Immatérielle de Sécurité SF-C10 |
| Article | Spécifications |
|---|---|
| Numéro De Produit | SF-C14EX |
| Numéro De Pièce | SF-C14EX |
| Connectable barrières immatérielles de sécurité | SF4B / SF4B-Gsérie (Note：Le handy-contrôleurSFB-HC(facultatif) ne peut pas être utilisé avecSF-C14EX-01.) |
| Normes applicables:standard International | IEC 61496-1 (Type 4), IEC 61496 (Type 4),la norme ISO 13849-1 (Catégorie 4, PLe) |
| Directive de marquage CE de conformité | Directive machines, la Directive EMC, RoHS Directive |
| Catégorie contrôle | La norme ISO 13849-1 (EN ISO 13849-1, JIS B 9705-1) la conformité, jusqu'à la Catégorie 4, PLe normes |
| Normes applicables:Japon | JIS B 9704-1 (Type 4), JIS B 9705-1 (Catégorie 4, PLe) |
| Normes applicables:Europe (UE) | EN 55011, EN ISO 13849-1 (Catégorie 4, PLe) |
| Normes applicables:Amérique du Nord | ANSI/UL 61496-1 (Type 4), UL 1998 (Classe 2) |
| La tension d'alimentation | 24 V DC plus ou moins de 10%, Ondulation (P-P 10 % ou moins |
| Consommation de courant | 0.2 A ou moins (à l'Exclusion de barrière immatérielle de Sécurité et d'autres externes périphérique de connexion) |
| Sorties de sécurité(Sécurité la sortie 1, sortie de Sécurité 2, la sortie de Sécurité 3) | PNP à collecteur ouvert 2 sorties transistor × 3 ou NPN à collecteur ouvert 2 sorties transistor × 3 (sélectionnables à l'aide d'un commutateur coulissant) <Lorsque la sortie PNP est sélectionné> ・Maximum de la source de courant: 200 mA ・Tension appliquée: la même que la tension d'alimentation (entre la sortie de sécurité et de +V) ・Une tension résiduelle: 2 V ou moins (à 200 mA de la source de courant) <Lorsque NPN sortie est sélectionnée> ・Maximum évier courant: 200 mA ・Tension appliquée: la même que la tension d'alimentation (entre la sortie de sécurité et 0 V) ・Une tension résiduelle: 2 V ou moins (à 200 mA conso) |
| Sorties de sécurité(Sécurité la sortie 1, sortie de Sécurité 2, la sortie de Sécurité 3):le mode de Fonctionnement(Sortie de l'exploitation) | Sortie de sécurité 1: lorsque la barrière immatérielle de sécurité est à la lumière de la réception de la condition, ÉTEINT lorsque la barrière immatérielle de sécurité est à la lumière interrompue condition (Note 3) Sortie de sécurité 2: lorsque la barrière immatérielle de sécurité est à la lumière de la réception de la condition ou de la fonction d'inhibition est valide ÉTEINT lorsque la barrière immatérielle de sécurité est à la lumière interrompue état et de la fonction d'inhibition est pas valide (Note 3) Sortie de sécurité 3: lorsque l'arrêt d'urgence n'est pas valide, HORS lors de l'arrêt d'urgence est valable |
| Sorties de sécurité(Sécurité la sortie 1, sortie de Sécurité 2, la sortie de Sécurité 3):circuit de Protection(protection de Court-circuit) | Incorporé |
| Sorties de sécurité(Sécurité la sortie 1, sortie de Sécurité 2, la sortie de Sécurité 3):le temps de Réponse | HORS de réponse: 14 ms ou moins (sortie de Sécurité 1 et 2: y compris le temps de réponse de la barrière immatérielle de Sécurité) SUR de réponse: 90 ms ou moins (réinitialisation automatique) / 140 ms ou moins (réarmement manuel) (Note) (Remarque) La fonction de réinitialisation automatique ne peut pas être utilisé avec sortie de sécurité 3. |
| Sorties auxiliaires(Auxiliaires de sortie 1, sortie Auxiliaire 2, sortie Auxiliaire 3, sortie Auxiliaire 4) | PNP collecteur ouvert transistor × 3 ou NPN collecteur ouvert transistor × 3 (sélectionnables à l'aide d'un commutateur coulissant) <Lorsque la sortie PNP est sélectionné> ・Maximum de la source de courant: 60 mA ・Tension appliquée: la même que la tension d'alimentation (entre la sortie auxiliaire et +V) ・Une tension résiduelle: 2 V ou moins (à 60 mA de la source de courant) <Lorsque NPN sortie est sélectionnée> ・Un Maximum de conso: 60 mA ・Tension appliquée: la même que la tension d'alimentation (entre la sortie auxiliaire et 0 V) ・Une tension résiduelle: 2 V ou moins (à 60 mA conso) |
| Sorties auxiliaires(Auxiliaires de sortie 1, sortie Auxiliaire 2, sortie Auxiliaire 3, sortie Auxiliaire 4):le mode de Fonctionnement(Sortie de l'exploitation) | Sortie auxiliaire 1: lorsque la fonction d'inhibition est pas valide, ÉTEINT lorsque la fonction d'inhibition est valide Sortie auxiliaire 2: lorsque la fonction override n'est pas valide, ÉTEINT lorsque la fonction override est valide Sortie auxiliaire 3: lorsque le voyant d'inhibition est normal, HORS tension lorsque le voyant d'inhibition est l'erreur Sortie auxiliaire 4: lorsque la barrière immatérielle est à la lumière interrompue condition, à l'ARRÊT lorsque le rideau de lumière est à la lumière de la réception de la condition (Note：La sortie auxiliaire intégré dans leSF4Bla série est sortie.) |
| Sorties auxiliaires(Auxiliaires de sortie 1, sortie Auxiliaire 2, sortie Auxiliaire 3, sortie Auxiliaire 4):circuit de Protection(protection de Court-circuit) | Incorporé |
| Lampe d'inhibition de sortie | Applicable lampe d'inhibition: 24 V DC, de 3,6 à 30 W (L1, L2 de chaque unité) |
| Lampe d'inhibition de sortie:circuit de Protection | Incorporé |
| PFHD | De 1,66 × 10-10 (Note：Probabilité de défaillance dangereuse par heure) |
| MTTFD | 100 ans ou plus (Note：la durée Moyenne de défaillance dangereuse (en années)) |
| Résistance à l'environnement:Degré de protection | Boîtier: IP40 Terminal: IP20 |
| Température ambiante | -10 à +55 ℃+14 à +131℉ (Pas que de la condensation ou au givrage autorisé), Stockage: -25 à +70 ℃-13 à +158 ° f |
| L'humidité ambiante | De 30 à 85 % d'humidité relative de Stockage: de 30 à 95 % HR |
| Résistance à l'environnement:rigidité Diélectrique tension | 1 000 V AC pour un min. entre tous les terminaux connectés entre eux et le boîtier |
| La résistance de l'isolation | 20 MOhm , ou plus, avec 500 V CC megger entre tous les terminaux connectés entre eux et le boîtier |
| Résistance aux vibrations | 10 à 55 Hz, 0,35 mm0.014 dansdouble amplitude de X, Y et Z les directions pendant deux heures chaque |
| Résistance aux chocs | 30 G d'accélération en X, Y et Z les directions de trois fois chaque |
| Matériel | Boîtier: ABS |
| Borne de connexion de l' | Amovible borne à ressort |
| Poids | Poids Net: 250 g environ. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: SFC14EX - SFC14EX | SF-C14EX | 77 Kbytes |
|
