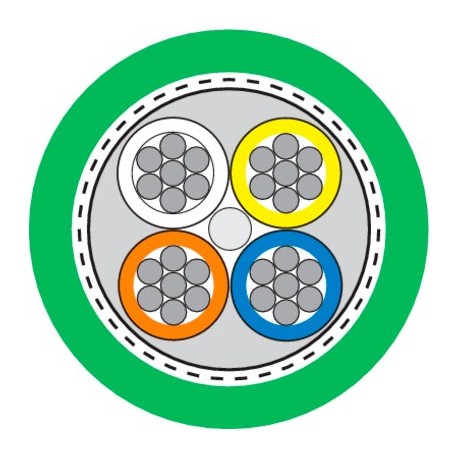

2170936 LAPP ETHERLINE FESTOON PN Cat.5e

Beneficios

• Apto para utilización en locales secos o mojados.
• Apantallado contra las interferencias
• Puede emplearse en entornos severos con Ethernet Industrial
• 2 pares: 10/100 Mbit/s para Ethernet Industrial

Ámbito de uso

• Para sistemas de transporte y carros portacables
• Aplicaciones en cadenas portacables
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.
• La longitud máxima de cable para 100 Mbit/s es 85 m
• Válido para aplicaciones de EtherCAT y EtherNet/IP

Características de producto

• Cable Cat.5e
• Construcción de cable optimizada para instalación tipo guirnalda (Festoon)
• Diseño del cable Fast Connect (FC)
• La cubierta de PVC resistente a aceites permite que se pueda utilizar en entornos industriales

Normas de referencia / Aprobaciones

• El cable tiene certificación UL/CSA (CMG)
• UL AWM Style 21694
• Altamente ignífuga conforme a IEC 60332-3-24, o bien a CSA FT4

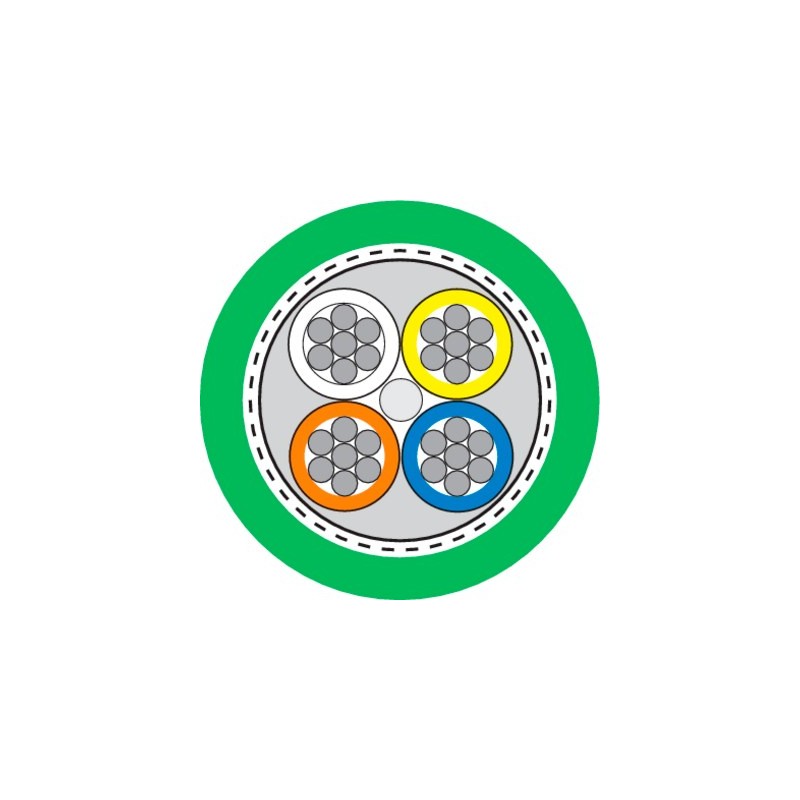

Composición de producto

• Conductor de hilos finos de cobre estañado
• Cuadrete en estrella
• Codificación de colores según PROFINET para aplicaciones de cat. 5e
• Recubrimiento interior: PVC
• Pantalla global de trenza de cobre y lámina de aluminio
• Cubierta exterior de PVC
• Color: verde (parecido al RAL 6018)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 5.0/6.0 Class-ID: EC000830
• ETIM 5.0/6.0 Class-Description: Cable de datos

Tensión de cresta de trabajo

• (no apto para alimentación) 125 V

Radio de curvatura mínimo

• Móvil: 10 veces el diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión de prueba

• Conductor/Conductor: 2.000 V
• Conductor/Pantalla: 2000 V

Impedancia característica

• Nom. 100 ohmios según IEC 61156-6

Rango de temperaturas

• Instalación fija: de -40 °C a +80 °C
• Flexión: de -10 °C a +70 °C
