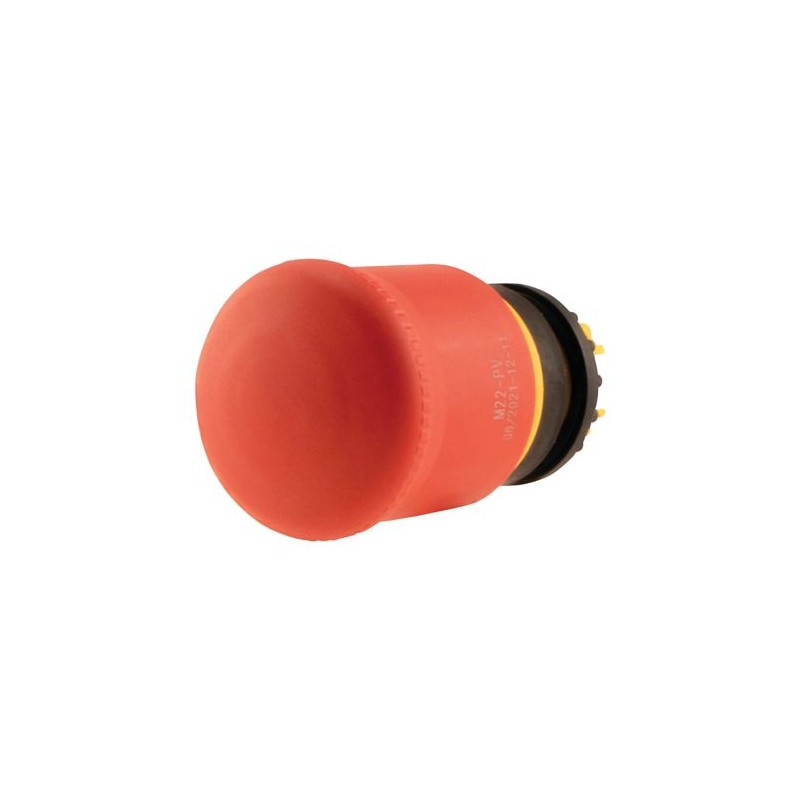

M22-PV 216876 Y7-216876 EATON ELECTRIC Pulsador de Parada de Emergencia D 38 mm Desenclavamiento por tracción Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-PV 216876 Y7-216876 EATON ELECTRIC Pulsador de Parada de Emergencia D 38 mm Desenclavamiento por tracción

M22-PV

216876

Y7-216876

EATON-MOELLER

5

Pulsador de Parada de Emergencia, D=38 mm, Desenclavamiento por tracción

Eaton Moeller® serie M22 Pulsador de parada de emergencia/desconexión de emergencia, RMQ-Titan, Forma de seta, 38 mm, No iluminado, Función de liberación, Rojo, amarillo, RAL 3000

Pulsador de parada de emergencia/desconexión de emergencia, Gama de productos: RMQ-Titan, Unidad individual, Diseño: En forma de seta, Diámetro: 38 mm, Iluminación: No iluminado, Función de extracción para liberar, Descripción: A prueba de manipulaciones según ISO 13850/EN 418, Color Cabeza de seta: Rojo, Base de color: amarillo, RAL 3000, Grado de protección: IP66, IP69K, Conexión a SmartWire-DT: no, Dimensiones frontales: 35, Instrucciones: Número máximo de contactos: cuatro M22-(C)K01, … 10 o dos M22-(C)K02, ... 20, … 11, Normas: IEC/EN 60947, VDE 0660

Más detalles


Componentes industriales de baja tensión > Elemento frontal para botón de seta

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $109.82
Precio unitario: $21.96
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Pulsador de parada/desconexión de emergencia de la serie Moeller® de Eaton
N.º de catálogo
216876
EAN
4015082168766
Longitud/profundidad de producto
38 mm
Altura del producto
70 mm
Anchura del producto
38 mm
Peso del producto
0.039 kg
Conformidad(es)
Con marca CE
Certificación(es)
EN 60947-5
CSA Std. C22.2 No. 94-91
IEC 60947-5
UL 508
CSA Std. C22.2 No. 14-05
VDE
UL
CE
CSA File No.: 012528
IEC/EN 60947-5
CSA
IEC/EN 60947
UL File No.: E29184
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
VDE 0660
UL Category Control No.: NKCR
DNV
GL
LR
Notas del catálogo
máx. número de contactos: cuatro M22-(C)K01, …10 o dos M22-(C)K02, …20, …11
Código de modelo
M22-PV

Features & Functions

Color del anillo frontal
Otros
Color base
Amarillo
Material del anillo frontal
Otro
Color
Rojo
Diseño
En forma de seta
Clásico
Características
Protección contra manipulaciones (según ISO 13850/EN 418)
Iluminación
No iluminado
Número RAL
3000
Método de desenclavamiento
Desbloqueo por tracción

General

Grado de protección
IP66
NEMA 4X, 13
Vida útil, mecánica
100.000 Operaciones
Diámetro de apertura
22.5 mm
Frecuencia de maniobra
600 Maniobras/hora
Categoría del producto
RMQ-Titan
Categoría del producto
RMQ-Titan
Tamaño
Dimensiones frontales: 35 mm
Apto para
Parada de emergencia
Tipo
Pulsador de parada controlada/pulsador de parada de emergencia

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
Mecánica, según IEC / EN 60068-2-27
50 g, Mecánico, según IEC / EN 60068-2-27, Choque sinusoidal 11 ms

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Resistencia climática
Calor húmedo, constante, a IEC 60068-2-78
Calor húmedo, cíclico, a IEC 60068-2-30

Communication

Conexión a SmartWire-DT
No

Actuator

Fuerza de accionamiento
50 N
Color de actuador
Rojo
Diámetro de accionador
38 mm
Función de accionador
Desenclavamiento por tracción
Función de enclavamiento

Contacts

Fuerza para maniobra positiva de apertura - mín.
0 N

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Por favor pregunte
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
No se aplica.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 216876 Interruptores de baja tensión (EC001038)
Característica Valor
Color del botón (EF000190) Rojo
Diseño de la lente (EF006253) Redondo
Diámetro de tapa (EF001423) 38 mm
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Grado de protección (IP) (EF005474) IP66
Grado de protección (NEMA) (EF011959) 4X, 13
Tipo de botón (EF001546) Alto
Apto para iluminación (EF001142) No
Con luz (EF003829) No
Tensión de alimentación de la lámpara (EF006522) 0 V
Función de cambio de enclavamiento (EF007447) Sí
Táctil (EF001407) No
Con anillo central (EF006014) No
Material del anillo frontal (EF005972) Otros
Anillo frontal de color (EF002429) Otros
Apto para parada de emergencia (EF001433) Sí
Tipo de desbloqueo (EF001403) Desbloqueo por tracción

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PV Y7-216876 216876 ES_173029.pdf 4 Mbytes M22-PV Y7-216876 216876 ES_173029.pdf
