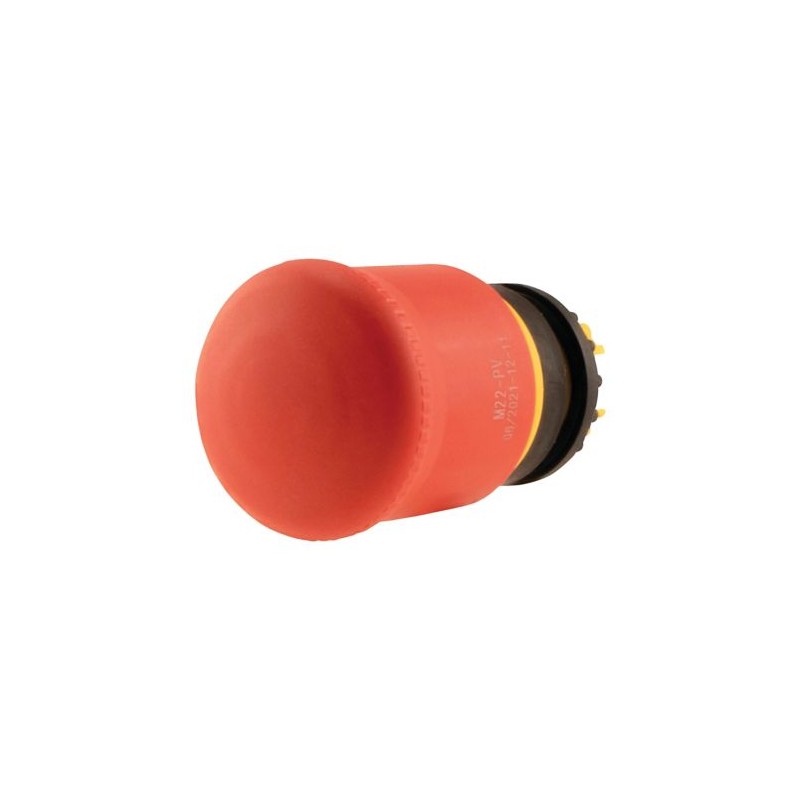

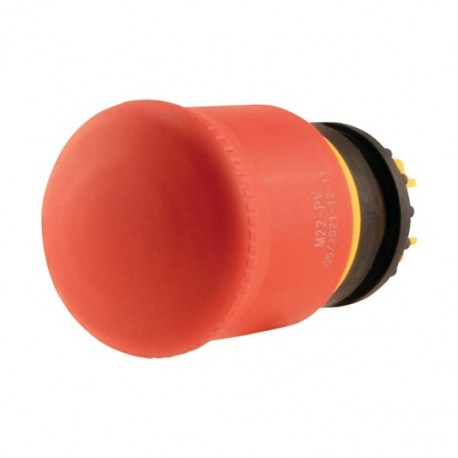

M22-PV 216876 Y7-216876 EATON ELECTRIC Bouton d'arrêt d'urgence, non lumineux
M22-PV
216876
Y7-216876
EATON-MOELLER
5
Bouton d'arrêt d'urgence, non lumineux
M22-PV
Eaton Moeller® series M22 Bouton d'arrêt d'urgence/ARRET, RMQ-Titan, Type « coup de poing », 38 mm, Non lumineux, Déverrouillage par traction, rouge, jaune, RAL 3000
Arrêt d’urgence/bouton-poussoir d’arrêt d’urgence, Gamme de produits : RMQ-Titan, Unité unique, Design : en forme de champignon, Diamètre : 38 mm, Éclairage : non éclairé, Fonction de traction, Description : Inviolable selon ISO 13850/EN 418, Couleur Tête de champignon : Rouge, Couleur Base : jaune, RAL 3000, Degré de protection : IP66, IP69K, Connexion à SmartWire-DT : non, Dimensions de la façade : 35, Instructions : Nombre max. de contacts : quatre M22-(C)K01, … 10 ou deux M22-(C)K02, ... 20, … 11, Normes : IEC/EN 60947, VDE 0660
Appareillage industriel basse tension > Composant avant de bouton coup de poing
Moyens de contrôle et de signalisation
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
| Nom du produit | Eaton Moeller® series M22 emergency stop/emergency switching off pushbutton |
| Numéro de catalogue | 216876 |
| Code de modèle | M22-PV |
| EAN | 4015082168766 |
| Longueur du produit | 38 mm |
| Hauteur du produit | 70 mm |
| Largeur du produit | 38 mm |
| Poids du produit | 0.039 kg |
| Conformité | Marquage CE |
| Certifications | EN 60947-5 Norme CSA C22.2 n° 94-91 IEC 60947-5 UL 508 Norme CSA C22.2 n° 14-05 VDE UL CE CSA File No.: 012528 IEC/EN 60947-5 CSA IEC/EN 60947 UL File No.: E29184 CSA Class No.: 3211-03 CSA-C22.2 No. 14-05 CSA-C22.2 No. 94-91 VDE 0660 UL Category Control No.: NKCR DNV GL LR |
| Notes de catalogue | Nombre max. de contacts : quatre M22-(C)K01, …10 ou deux M22-(C)K02, …20, …11 |
Spécifications du produit
| Type | Bouton-poussoir d'arrêt d'urgence |
| Couleur d'actionneur | Rouge |
| Fonction | Infraudable (conforme à la norme ISO 13850, EN 418) |
| Fonction de l’actionneur | Remise en position initiale par traction Fonction d'accrochage |
| 10.10 Echauffement | Sans objet. |
| 10.11 Tenue aux courts-circuits | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.12 Compatibilité électromagnétique | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.13 Fonctionnement mécanique | L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) soient respectées. |
| 10.2.2 Résistance à la corrosion | Répond aux exigences de la norme du produit. |
| 10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers | Répond aux exigences de la norme du produit. |
| 10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale | Répond aux exigences de la norme du produit. |
| 10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes | Répond aux exigences de la norme du produit. |
| 10.2.4 Résistance aux UV | Sur demande |
| 10.2.5 Levage | Sans objet du fait que l'ensemble de l'appareillage500 000doit être évalué.manœuvres |
| 10.2.6 Essai de choc | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.2.7 Inscriptions | Répond aux exigences de la norme du produit. |
| 10.3 Degré de protection des assemblages | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.4 Distances d'isolement et lignes de fuite | Répond aux exigences de la norme du produit. |
| 10.5 Protection contre les chocs électriques | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.6 Montage de matériel | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.7 Circuits électriques et raccordements internes | Relève de la responsabilité du tableautier |
| 10.8 Raccordements pour conducteurs passés de l'extérieur | Relève de la responsabilité du tableautier |
| 10.9.2 Tension de tenue à fréquence industrielle | Relève de la responsabilité du tableautier |
| 10.9.3 Tension de tenue aux chocs | Relève de la responsabilité du tableautier |
| 10.9.4 Test de boîtiers en matière isolante | Relève de la responsabilité du tableautier |
| Fréquence de fonctionnement | 600 manœuvres/h |
| Couleur du bouton | Rouge |
| Résistance climatique | Exposition à l'humidité en continu, conforme à la norme IEC 60068-2-78 Exposition à l'humidité, cyclique, conforme à la norme IEC 60068-2-30 |
| Connexion au module SmartWire-DT | Non |
| Couleur de la base | Jaune |
| Force de manœuvre | 50 N |
| Diamètre de l’actionneur | 38 mm |
| Température ambiante de fonctionnement - max. | 70 °C |
| Température ambiante de fonctionnement - min. | -25 °C |
| Diamètre du bouchon | 38 mm |
| Dissipation thermique du matériel, Pvid en fonction du courant | 0 W |
| Force de manœuvre positive d'ouverture min. | 0 N |
| Capacité de dissipation thermique Pdiss | 0 W |
| Dissipation thermique par pôle, en fonction du courant Pvid | 0 W |
| Diamètre d'ouverture | 22.5 mm |
| Hauteur d'ouverture | 0 mm |
| Numéro RAL | 3000 |
| Courant assigné d'emploi pour la dissipation thermique indiquée (In) | 0 A |
| Luminosité | Non lumineux |
| Couleur de la collerette | Autre |
| Résistance aux chocs | Mécanique, selon IEC/EN 60068-2-27 50 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms |
| Couleur | Rouge |
| Matériau de la collerette | Autre |
| Forme | Type « coup de poing » Classique |
| Position de montage | Telle que requise |
| Degré de protection | IP66 NEMA 4X, 13 |
| Type d'élément avant | Haut |
| Type de lentille | rond |
| Longévité mécanique | 100 000 manœuvres |
| Dissipation thermique statique, indépendante du courant Pvs | 0 W |
| Largeur de l'ouverture | 0 mm |
| Catégorie de produit | RMQ-Titan |
| Taille | Dimensions avant : 35 mm |
| tension d'alimentation de la lampe | 0 V |
| Adapté à | Arrêt d'urgence |
| Type de déverrouillage | Déverrouillage par traction |
| Caractéristique | Valeur |
|---|---|
| Couleur du bouton (EF000190) | Rouge |
| Type de lentille (EF006253) | Rond |
| Diamètre du bouchon (EF001423) | 38 mm |
| Diamètre de trou (EF000079) | 22.5 mm |
| Largeur de l'ouverture (EF004565) | 0 mm |
| Hauteur de l'ouverture (EF004778) | 0 mm |
| Classe de protection (IP) (EF005474) | IP66 |
| Classe de protection (NEMA) (EF011959) | 4X, 13 |
| Type de bouton (EF001546) | Haut |
| Adapté à l'éclairage (EF001142) | Non |
| Avec éclairage (EF003829) | Non |
| Tension d'alimentation de la lampe (EF006522) | 0 V |
| Fonction de commutation encliquetable (EF007447) | Oui |
| À rappel (EF001407) | Non |
| Avec bague frontale (EF006014) | Non |
| Matériau de la bague frontale (EF005972) | Autre |
| Couleur de bague frontale (EF002429) | Autre |
| Adapté à un arrêt d'urgence (EF001433) | Oui |
| Type de déverrouillage (EF001403) | Déverrouillage par traction |
