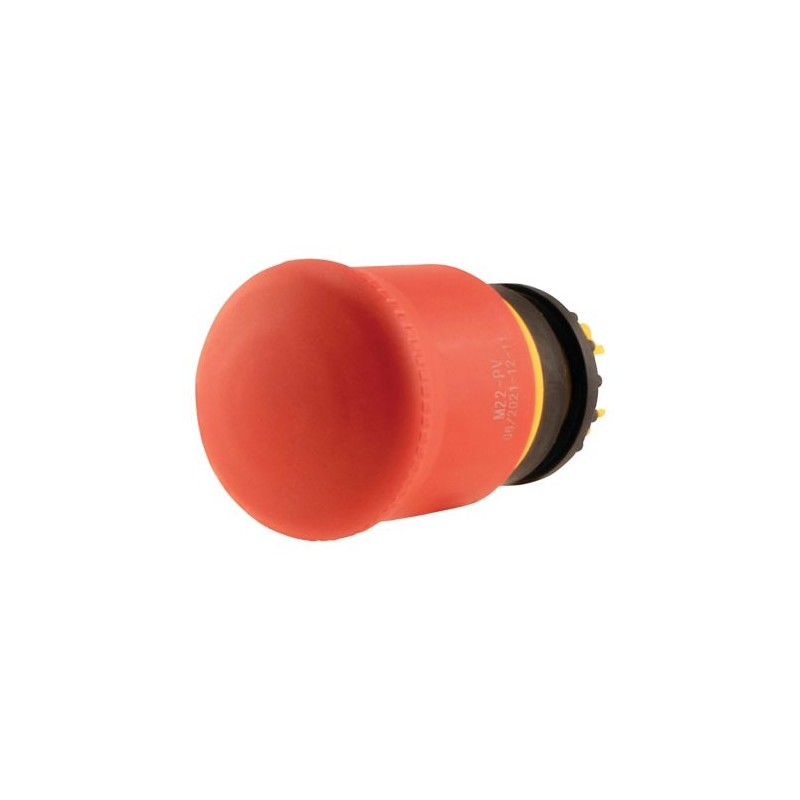

EATON - MOELLER M22-PV 216876 Y7-216876 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

M22-PV 216876 Y7-216876 EATON ELECTRIC Pulsante di emergenza, non illuminato

5/5 - 1 Recensioni

Riferimento: M22-PV

Codice: 216876

Numero di catalogo: Y7-216876

Produttore: EATON - MOELLER

Descrizione:

Pulsante di emergenza, non illuminato
Pulsante di arresto di emergenza D=38 mm Sblocco trazione
Eaton Moeller® series M22 Pulsante arresto d'emergenza/off, RMQ-Titan, A fungo, 38 mm, Non illuminato, Sblocco trazione, rosso, giallo, RAL 3000
Pulsante di arresto di emergenza/arresto di emergenza, Gamma prodotti: RMQ-Titan, Unità singola, Design: a forma di fungo, Diametro: 38 mm, Illuminazione: Non illuminata, Funzione di estrazione per sbloccare, Descrizione: A prova di manomissione secondo ISO 13850/EN 418, Colore testa a fungo: Rosso, Colore base: giallo, RAL 3000, Grado di protezione: IP66, IP69K, Collegamento a SmartWire-DT: no, Dimensioni frontali: 35, Istruzioni: Numero massimo di contatti: quattro M22-(C)K01, ... 10 o due M22-(C)K02, ... 20, … 11, Norme: IEC/EN 60947, VDE 0660

Categorie:

  • Apparecchi elettrici a bassa tensione > telaio per pulsante a fungo
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 102,82 €

Prezzo unitario: 20,563 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller® series M22 emergency stop/emergency switching off pushbutton
Sigla catalogo
216876
EAN
4015082168766
Lunghezza/profondità del prodotto
38 mm
Altezza prodotto
70 mm
Larghezza prodotto
38 mm
Peso prodotto
0.039 kg
Conformità
Con marchio CE
Certificazione/i
EN 60947-5
CSA Std. C22.2 No. 94-91
IEC 60947-5
UL 508
CSA Std. C22.2 No. 14-05
VDE
UL
CE
CSA File No.: 012528
IEC/EN 60947-5
CSA
IEC/EN 60947
UL File No.: E29184
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
VDE 0660
UL Category Control No.: NKCR
DNV
GL
LR
Note catalogo
Numero massimo di contatti: quattro M22-(C)K01, …10 o due M22-(C)K02, …20, …11
Codice modello
M22-PV

Caratteristiche prodotto

Tipo
Selettore di arresto controllato/azionamento interruzione d'emergenza
Colore attuatore
Rosso
Caratteristiche
A prova di manomissione (in normativa a ISO 13850, EN 418)
Funzione attuatore
Sblocco mediante a tirare
funzione di commutazione con bloccaggio a scatto
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Massima frequenza di manovra
600 operazioni/h
Colore pulsante
Rosso
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Collegamento con SmartWire-DT
No
Colore base
Giallo
Forza di attivazione
50 N
Diametro attuatore
38 mm
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Calotta diametro
38 mm
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Forza per apertura positiva - min
0 N
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Diametro di apertura
22.5 mm
Altezza di apertura
0 mm
Numero RAL
3000
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Illuminazione
Non luminoso
Colore ghiera frontale
Altro
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
50 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
Colore
Rosso
Materiale ghiera frontale
Altro
Progettazione
A fungo
Comando tradizionale
Posizione di montaggio
Secondo necessità
Grado di protezione
IP66
NEMA 4X, 13
Tipo elemento frontale
Alta
Tipo di lente
rotondo
Durata meccanica
100.000 operazioni
Dissipazione statica, non dipendente da corrente Pvs
0 W
Larghezza apertura
0 mm
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 35 mm
tensione di alimentazione della lampada
0 V
Adatto per
Arresto d'emergenza
Metodo di sblocco
Sblocco a trazione

ETIM for 216876 Apparecchi elettrici a bassa tensione (EC001038)

Nome caratteristicacolore del pulsante (EF000190)
Valore caratteristicarosso
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicatondo
Nome caratteristicadiametro della calotta (EF001423)
Valore caratteristica38 mm
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22.5 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica0 mm
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP66
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4X, 13
Nome caratteristicaforma del pulsante (EF001546)
Valore caratteristicaalto
Nome caratteristicaadatto per illuminazione (EF001142)
Valore caratteristicaNo
Nome caratteristicacon illuminazione (EF003829)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione della lampada (EF006522)
Valore caratteristica0 V
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaSì
Nome caratteristicaa impulso (EF001407)
Valore caratteristicaNo
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaNo
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicaaltro
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicaaltro
Nome caratteristicaadatto per arresto d'emergenza (EF001433)
Valore caratteristicaSì
Nome caratteristicatipo di sblocco (EF001403)
Valore caratteristicasblocco a trazione
