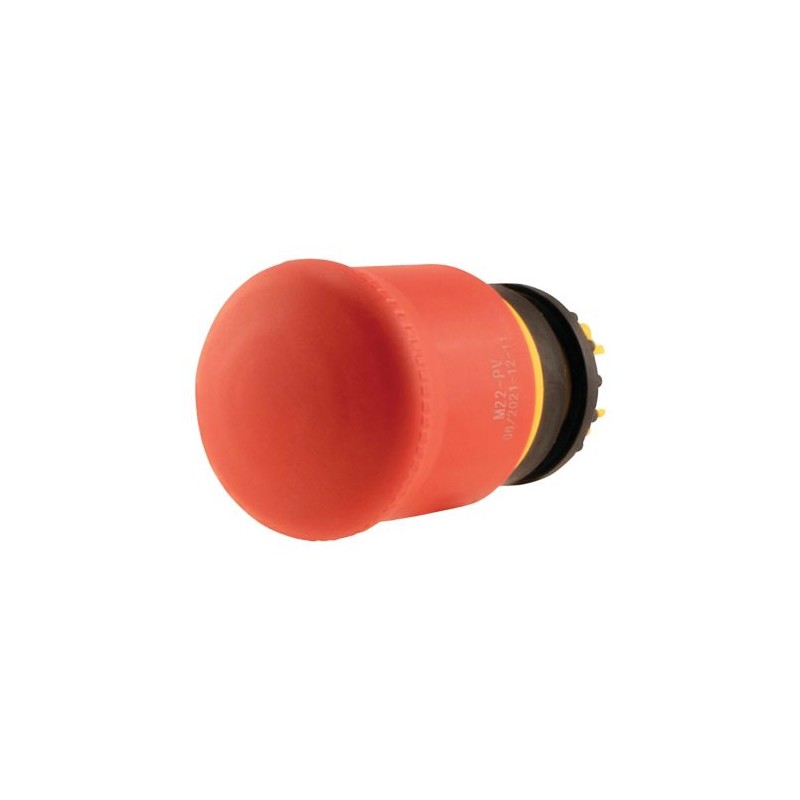

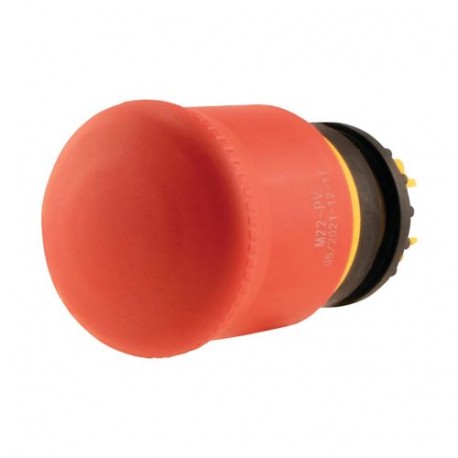

M22-PV 216876 Y7-216876 EATON ELECTRIC NOT-HALT/AUS-Taste, d 38 mm, zugentriegelt, unbeleuchtet
M22-PV
216876
Y7-216876
EATON-MOELLER
5
NOT-HALT/AUS-Taste, d = 38 mm, zugentriegelt, unbeleuchtet
M22-PV
Eaton Moeller® series M22 NOT-HALT-/NOT-AUS-Taste, RMQ-Titan, Pilzform, 38 mm, unbeleuchtet, Zugentriegelung, rot, gelb, RAL 3000
Not-Aus-/Not-Aus-Taster, Lieferprogramm: RMQ-Titan, Einzelgerät, Ausführung: Pilzförmig, Durchmesser: 38 mm, Beleuchtung: Unbeleuchtet, Pull-to-Release-Funktion, Beschreibung: Manipulationssicher nach ISO 13850/EN 418, Farbe Pilzkopf: Rot, Farbe Basis: gelb, RAL 3000, Schutzart: IP66, IP69K, Anschluss an SmartWire-DT: nein, Frontabmessungen: 35, Anleitung: Max. Polzahl: vier M22-(C)K01, … 10 oder zwei M22-(C)K02, ... 20, … 11, Normen: IEC/EN 60947, VDE 0660
Niederspannungsschaltgeräte > Frontelement für Pilztaster
Hilfskontroll- und Signalelemente
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller® series M22 emergency stop/emergency switching off pushbutton |
| Katalognummer | 216876 |
| Produkt Länge/Tiefe | 38 mm |
| Produkthöhe | 70 mm |
| Produktbreite | 38 mm |
| Produktgewicht | 0.039 kg |
| Einhaltung(en) | CE-Kennzeichnung |
| Zertifikat(e) | EN 60947-5 CSA Std. C22.2 No. 94-91 IEC 60947-5 UL 508 CSA Std. C22.2 No. 14-05 VDE UL CE CSA File No.: 012528 IEC/EN 60947-5 CSA IEC/EN 60947 UL File No.: E29184 CSA Class No.: 3211-03 CSA-C22.2 No. 14-05 CSA-C22.2 No. 94-91 VDE 0660 UL Category Control No.: NKCR DNV GL LR |
| Kataloghinweise | Max. Kontaktbestückung: vier M22-(C)K01, …10 oder 2 x M22-(C)K02, …20, …11 |
| EAN | 4015082168766 |
| Modellcode | M22-PV |
Produktspezifikationen
| Typ | Geregelter Stopptaster / Not-Aus-Taster |
| Farbe des Auslösers | rot |
| Merkmale | überlistungssicher (nach ISO 13850, EN 418) |
| Betätigerfunktion | Zugentriegelung Schaltfunktion verrastend |
| 10.10 Erwärmung | Nicht zutreffend. |
| 10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
| 10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Auf Anfrage |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| Schalthäufigkeit | 600 Schaltspiele/h |
| Tasterfarbe | Rot |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78 Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Anbindung an SmartWire-DT | Nein |
| Basisfarbe | Gelb |
| Betätigungskraft | 50 N |
| Betätiger-Durchmesser | 38 mm |
| Umgebungsbetriebstemperatur - max. | 70 °C |
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Durchmesser der Kappe | 38 mm |
| Geräteverlustleistung, stromabhängig pvid | 0 W |
| Kraft für Zwangsöffnung - min. | 0 N |
| Verlustleistungskapazität Pdiss | 0 W |
| Verlustleistung pro Pol, stromabhängig, Pvid | 0 W |
| Öffnungsdurchmesser | 22.5 mm |
| Öffnungshöhe | 0 mm |
| RAL-Nummer | 3000 |
| Bemessungsbetriebsstrom zur Verlustleistungsangabe (In) | 0 A |
| Beleuchtung | unbeleuchtet |
| Farbe der Lünette | Sonstige |
| Schockfestigkeit | Mechanisch, nach IEC/EN 60068-2-27 50 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms |
| Farbe | rot |
| Frontringmaterial | Sonstige |
| Design | Pilzform klassisch |
| Einbaulage | beliebig |
| Schutzart | IP66 NEMA 4x, 13 |
| Frontelementtyp | Hoch |
| Linsentyp | Rundkopf |
| Lebensdauer, mechanisch | 100.000 Schaltvorgänge |
| Statische Verlustleistung, stromunabhängig PVS | 0 W |
| Breite der Öffnung | 0 mm |
| Produktkategorie | RMQ-Titan |
| Größe | Frontabmessung: 35 mm |
| Versorgungsspannung der Lampe | 0 V |
| Geeignet für | NOT-HALT |
| Art der Entriegelung | Zug-Entriegelung |
| Merkmal | Wert |
|---|---|
| Farbe des Knopfes (EF000190) | rot |
| Bauform der Linse (EF006253) | rund |
| Durchmesser der Kappe (EF001423) | 38 mm |
| Lochdurchmesser (EF000079) | 22.5 mm |
| Breite der Öffnung (EF004565) | 0 mm |
| Höhe der Öffnung (EF004778) | 0 mm |
| Schutzart (IP) (EF005474) | IP66 |
| Schutzart (NEMA) (EF011959) | 4X, 13 |
| Bauform des Knopfes (EF001546) | hoch |
| Geeignet für Beleuchtung (EF001142) | Nein |
| Mit Beleuchtung (EF003829) | Nein |
| Versorgungsspannung der Lampe (EF006522) | 0 V |
| Schaltfunktion verrastend (EF007447) | Ja |
| Tastend (EF001407) | Nein |
| Mit Frontring (EF006014) | Nein |
| Werkstoff des Frontrings (EF005972) | sonstige |
| Farbe Frontring (EF002429) | sonstige |
| Geeignet für NOT-AUS (EF001433) | Ja |
| Art der Entriegelung (EF001403) | Zug-Entriegelung |
