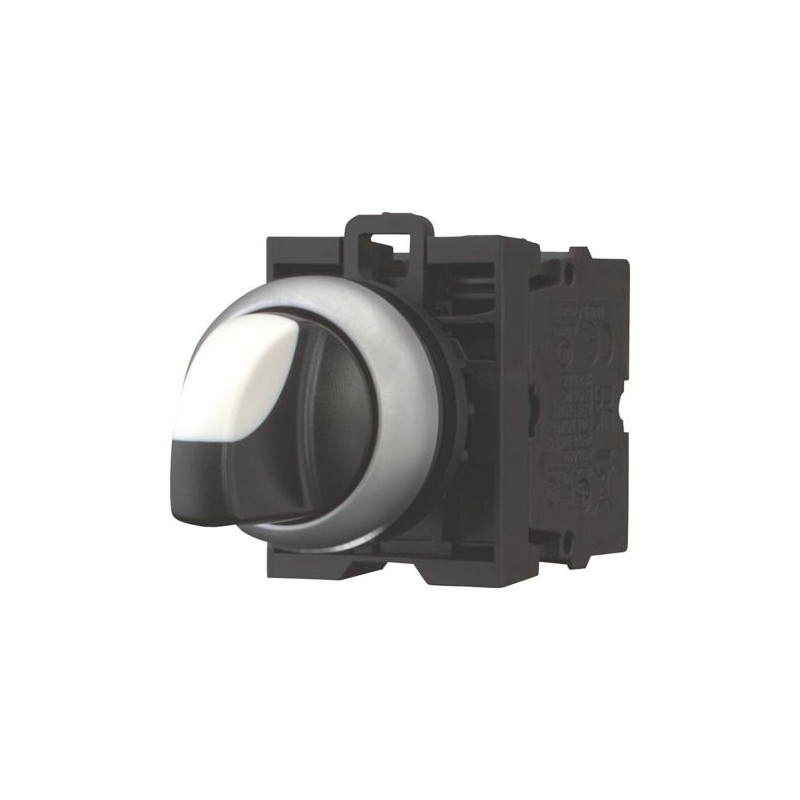

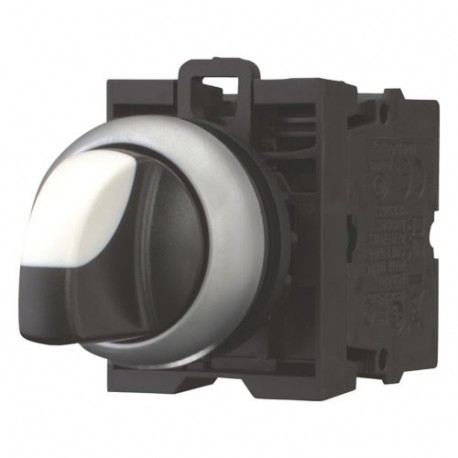

M22-WRK3/K20 216520 M22-WRK3-K20Q EATON ELECTRIC Selector Maneta corta completo Enclavado 3 posiciones 2 NO .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-WRK3/K20 216520 M22-WRK3-K20Q EATON ELECTRIC Selector Maneta corta completo Enclavado 3 posiciones 2 NO ..

M22-WRK3/K20

216520

M22-WRK3-K20Q

EATON-MOELLER

Disponible Envío el hoy

Selector Maneta corta completo; Enclavado; 3 posiciones; 2 NO; Anillo Titanio

Más detalles


* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $19.42
Precio unitario: $19.42

Cantidad Precio
1+$19.42
2+$19.43
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Los clientes que adquirieron este producto también compraron:

Más Información



Interruptor de cambio, RMQ-Titan, Con el pulgar-grip, mantenido, 3 posiciones, 2 N/S, Bisel: titanio
Interruptor de cambio, gama de Producto: RMQ-Titan, unidad Completa, Diseño: Con el pulgar-agarre de mantenimiento, la conexión de Tornillo, 3 posiciones, Grado de Protección: IP66, Bisel: titanio, Conexión SmartWire-DT: no, Frontal dimensiones: 29,7, Instrucciones: Stay-put/resorte de retorno de la función, puede ser cambiado con la codificación de partes M22-XC-Y, Contactor de los estados 0, I y II corresponden con la posición del actuador, como se ve desde el frente., Normas: IEC/EN 60947, VDE 0660, Grado de Protección: IP66

Programa de entrega

Gama de productos
RMQ-Titan
La función básica de
Interruptor Selector de actuadores
Sola unidad/unidad Completa
Unidad completa
Diseño
Con el pulgar-grip
mantiene
Función: [= resorte de retorno]
60° ⥥ 60°
Tipo de conexión
Tornillo de conexión
3 posiciones
Grado de Protección
IP66
Anillo delantero
Bisel: titanio
Conexión SmartWire-DT
no
Contactos
N/S = Normalmente abierto
2 N/S
Contacto secuencia
116S102
Frente a las dimensiones
29,7
Instrucciones
Stay-put/resorte de retorno de la función, puede ser cambiado con la codificación de partes M22-XC-Y
Contactor de los estados 0, I y II corresponden con la posición del actuador, como se ve desde el frente.

Datos técnicos

General
Normas
IEC/EN 60947
VDE 0660
La esperanza de vida, mecánica [Operaciones]
> 0,1 x 10Seis
Frecuencia de operación [Operaciones/h]
≦ 2000
El par de operación (terminales de tornillo)
≦ 0.3 Nm
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Grado de Protección
IP66
Temperatura ambienteAbierto
-25 - +70 °C
Posición de montaje
Como se requiere
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms
Sinusoidal
de acuerdo con IEC 60068-2-27 g
envío de clasificación
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
6 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.11 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / interruptor Selector, completa (EC001029)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Comando y dispositivo de alarma / interruptor Selector, unidad completa ([email protected] [ACN984011])
Número de posiciones de interruptor
Tres
Tipo de elemento de control
Alternar
Conveniente para la iluminación
No
Con fuente de luz
No
Botón de color
Negro
Diámetro del agujero
22.5 mm
Ancho de apertura
0 mm
La altura de la apertura
0 mm
La función de conmutación de enganche
Resorte de retorno
No
Grado de protección (IP)
IP66
Grado de protección (NEMA)
4X
Tensión de alimentación
0 - 0 V
Número de contactos contacto normalmente abierto
Dos
Número de contactos contacto normalmente cerrado
Cero
Número de contactos como de cambio de contacto
Cero
Tipo de conexión eléctrica
Tornillo de conexión
Con anillo delantero
Material del anillo delantero
De plástico
Color anillo delantero
Chrome

Aprobaciones

Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
UL/CSA Tipo 3R, 4X, 12, 13

Dimensiones

116X121
116X116
