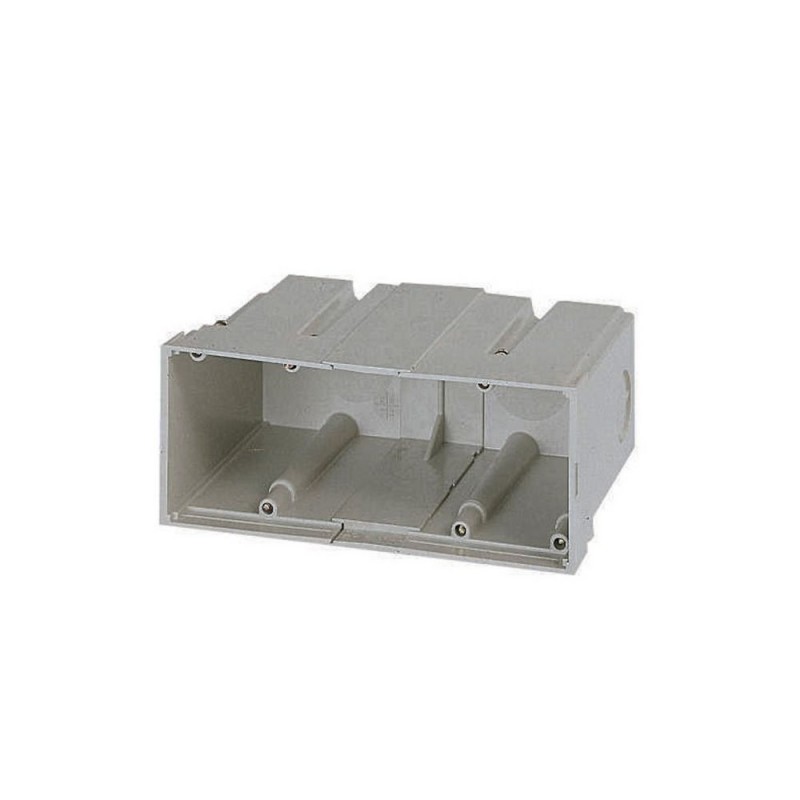

M22-H4 216551 Y7-216551 EATON ELECTRIC Cubierta para M22-E4 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-H4 216551 Y7-216551 EATON ELECTRIC Cubierta para M22-E4

M22-H4

216551

Y7-216551

EATON-MOELLER

Cubierta para M22-E4

Eaton Moeller® series M22 Shroud, for flush mounting plate, 4 mounting locations

Cubierta, material aislante, color gris claro RAL 7035, para sistema RMQ, diámetro de montaje 22,3 mm grado de protección IP55 en combinación con placa de montaje empotrada M22-E.., 4 entradas de cable ciego M20, lugar de montaje 4

Más detalles


Componentes industriales de baja tensión > Capucha protectora para dispositivos de mando

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $21.97
Precio unitario: $21.97
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Accessory Shroud
Catalog Number
216551
EAN
4015082165512
Product Length/Depth
110 mm
Product Height
80 mm
Product Width
105 mm
Product Weight
0.181 kg
Compliances
Bureau Veritas
CE Marked
GoST-R
Certifications
CSA Certified
CCC Marked
Lloyd's Register Certified
CE
CSA Class No.: 3211-03
UL 508
CSA-C22.2 No. 14-05
IEC/EN 60947-5
CSA File No.: 012528
CSA-C22.2 No. 94-91
UL
CSA
UL File No.: E29184
UL Category Control No.: NKCR
Model Code
M22-H4

Features & Functions

Color
Gray
Knockouts
4 x M20 (cable entry knockouts at the base)
Material
Insulated material light
Number of locations
4
RAL-number
7035

General

Degree of protection
NEMA 12
IP40
Protection
Protection type only in combination with flush mounting plates M22-E…
Size
22.5 mm
Type
Four-element

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216551 Interruptores de baja tensión (EC000202)
Característica Valor
Número de dispositivos instalables (EF000219) 4
Bloqueable (EF000113) No
Grado de protección (IP) (EF005474) IP40
Grado de protección (NEMA) (EF011959) 12

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-H4 Y7-216551 216551 DE_216523.pdf 1 Mbytes M22-H4 Y7-216551 216551 DE_216523.pdf
