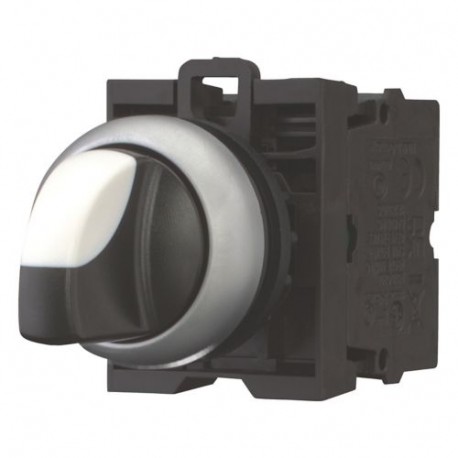

M22-WRK3/K20 216520 M22-WRK3-K20Q EATON ELECTRIC 216520 M22-WRK3/K20 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-WRK3/K20 216520 M22-WRK3-K20Q EATON ELECTRIC 216520 M22-WRK3/K20

M22-WRK3/K20

216520

M22-WRK3-K20Q

EATON-MOELLER

Disponibile Invio oggi

Selettore, 2NA, 3 posizioni, fissaggio frontale

Maggiori dettagli


* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $18.65
Prezzo unitario: $18.65

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

I clienti che hanno acquistato questo prodotto hanno comprato anche:

Dettagli



Selettore, 2NA, 3 posizioni, fissaggio frontale
Alternate Catalog No.
M22-WRK3-K20Q
Selettore, Assortimento: RMQ-Titan, apparecchio completo, Forma costruttiva: con maniglia, permanente, collegamento a vite, 3 posizioni, Grado di protezione: IP66, Anello frontale colore titanio, Collegamento a SmartWire-DT: no, Dimensioni frontali: 29,7, Note: Funzione permanente/ad impulso modificabile con i componenti di codifica M22-XC-Y, Le posizioni di commutazione 0, I, II corrispondono alla posizione dell'organo di azionamento in caso di vista frontale., Conformità alle norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP66
[

Programma di fornitura

Assortimento
RMQ-Titan
Funzione di base
Selettori
Apparecchio singolo/apparecchio completo
apparecchio completo
Forma costruttiva
con maniglia
permanente
Funzione: [{unicode_image code_point="E102"} = ad impulso]
60° ⥥ 60°
Tipo di collegamento
collegamento a vite
3 posizioni
Grado di protezione
IP66
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
no
Equipaggiamento contatti
NA = norm. aperto
2 contatto NA
Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1
Forza minima per apertura positiva [NET]
0
Simbolo circuitale
Dimensioni frontali
29,7
Note
Funzione permanente/ad impulso modificabile con i componenti di codifica M22-XC-Y
Le posizioni di commutazione 0, I, II corrispondono alla posizione dell'organo di azionamento in caso di vista frontale.
,

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947
VDE 0660
Durata meccanica [Manovre]
>0.1 x 106
Frequenza di manovra [man/h]
≦ 2000
Coppia di azionamento (morsetti a vite)
≦ 0.3 Nm
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Grado di protezione
IP66
Temperatura ambientea giorno
-25 - +70 °C
Posizione di montaggio
facoltativa
Resistenza agli urti
30
Durata dell'urto 11 ms
semionda
secondo IEC 60068-2-27 g
Omologazioni navali
DNV
GL
LR
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
6 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.11 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / selettore, dispositivo completo (EC001029)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / UnitÓ di comando e segnalazione compl. (per montaggio) ([email protected] [ACN984011])
numero di posizioni di commutazione
3
esecuzione dell’elemento di azionamento
manetta
illuminabile
no
Con lampada inclusa
no
colore del pulsante
nero
diametro del foro
22 mm
larghezza dell’apertura
0 mm
altezza dell’apertura
0 mm
funzione di commutazione con bloccaggio a scatto
tattile
no
grado di protezione (IP)
IP66
tipo di protezione (NEMA)
4X
tensione di alimentazione
0 - 0 V
numero di contatti di chiusura
2
numero di contatti di riposo
0
numero di contatti invertitori
0
esecuzione del collegamento elettrico
raccordo a vite
con anello frontale
materiale dell’anello frontale
plastica
colore dell'anello frontale
cromo
,

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
,

Dimensioni

]

Datasheet - PDF

Titolo: Dimensione: Tipo:
M22-WRK3/K20 M22-WRK3-K20Q 216520 216520_IT.pdf 342 Kbytes M22-WRK3/K20 M22-WRK3-K20Q 216520 216520_IT.pdf
