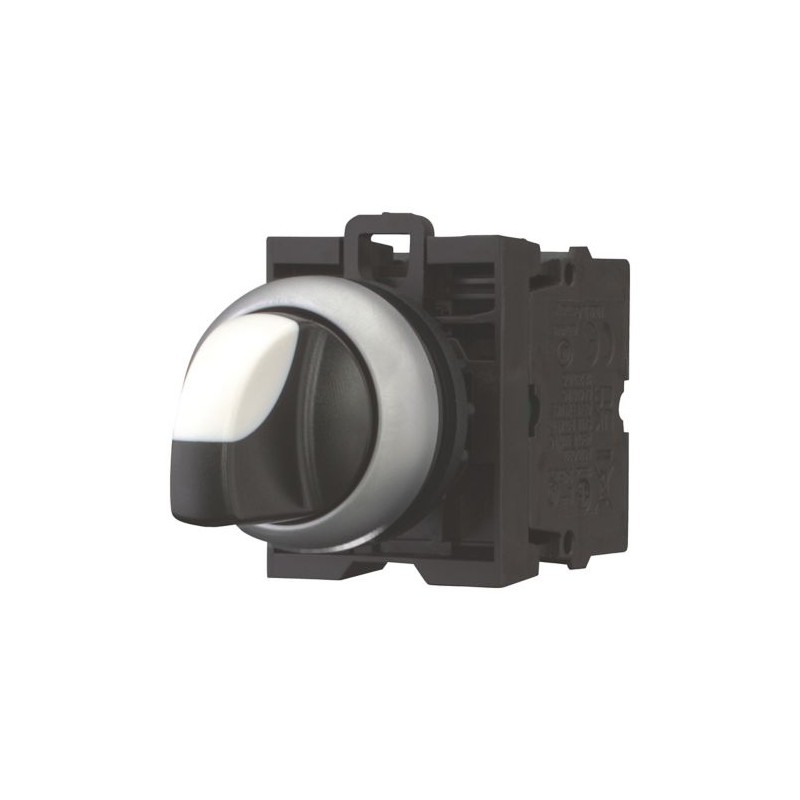

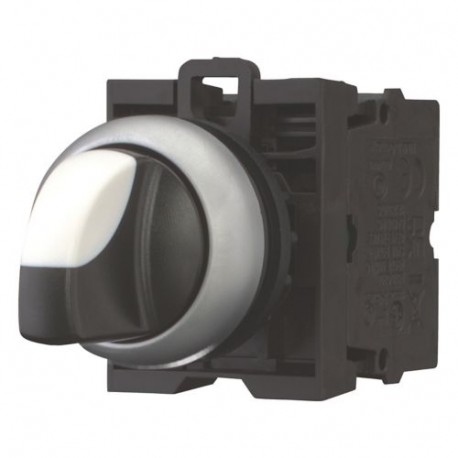

M22-WRK3/K20 216520 Y7-216520 EATON ELECTRIC M22-WRK3-K20Q 2NA Selector 3 Posições completos Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-WRK3/K20 216520 Y7-216520 EATON ELECTRIC M22-WRK3-K20Q 2NA Selector 3 Posições completos

M22-WRK3/K20

216520

Y7-216520

EATON-MOELLER

5

M22-WRK3-K20Q 2NA Selector 3 Posições completos

Seletor completo de alavanca curta; Aninhado; 3 posições; 2 NÃO; Anel de Titânio

Eaton Moeller® series M22 Changeover switch, RMQ-Titan, With thumb-grip, maintained, 3 positions, 2 N/O, Bezel: titanium

Interruptor de interruptor, Gama de produtos: RMQ-Titan, Unidade completa, Design: Com punho de polegar, Manutenção, Conexão a parafuso, 3 polos, Grau de proteção: IP66, Moldura: titânio, Conexão SmartWire-DT: não, Dimensões frontais: 29,7, Instruções: Função de retenção/retorno por mola, pode ser alterada com peças de codificação M22-XC-Y, Estados do contator 0, I e II correspondem à posição do atuador vista de frente., Normas: IEC/EN 60947, VDE 0660, Grau de proteção: IP66

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor Selector, dispositivo completo

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $107.31
Preço unitário: $21.46
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Changeover switch
Catalog Number
216520
EAN
4015082165208
Product Length/Depth
130 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.037 kg
Certifications
UL
UL File No.: E29184
CSA File No.: 012528
IEC/EN 60947
CSA
CSA-C22.2 No. 14-05
CE
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL 508
UL Category Control No.: NKCR
VDE 0660
DNV
GL
LR
Model Code
M22-WRK3/K20

Especificações do produto

Type
Selector switch actuator
Actuator color
Black
Product Category
RMQ-Titan
Actuator function
Maintained
Switching function latching
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Fitted with:
Front ring
Operating frequency
2000 Operations/h
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Actuator type
Toggle
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
2
Opening diameter
22.5 mm
Opening height
0 mm
Operating torque
0.3 Nm
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
Bezel color
Titanium
Bezel material
Plastic
Design
With thumb-grip
Classical
Mounting position
As required
Connection type
Screw connection
Degree of protection
IP66
NEMA 12
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y
Lifespan, mechanical
100,000 Operations
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Number of switch positions
3
Supply voltage - max
0 V
Supply voltage - min
0 V
Switching angle
60 °
Width opening
0 mm
Size
Front diameter: 29.7 mm

ETIM for 216520 Componentes industriais para Baixa Tensão (EC001029)
Característica Valor
Número de posições do interruptor (EF000231) 3
Tipo de elemento de controlo (EF006976) Alavanca/alavanca
Adequado para iluminação (EF001142) Não
Com fonte de luz (EF005905) Não
Cor do botão (EF000190) Preto
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Função de comutação de encaixe (EF007447) Sim
Retorno por mola/tátil (EF001407) Não
Grau de proteção (IP) (EF005474) IP66
Grau de proteção (NEMA) (EF011959) 12
Tensão de alimentação (intervalo) (EF004127) 0 V
Número de contatos como contato normalmente aberto (EF008256) 2
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Titânio
