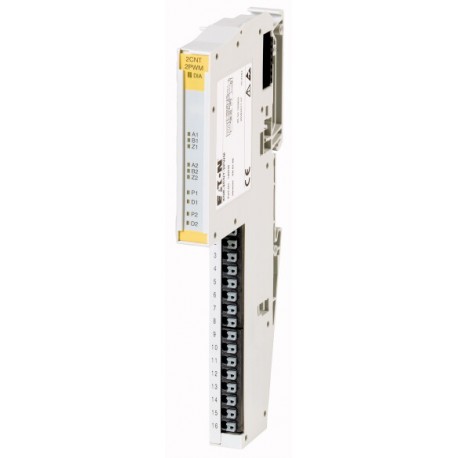

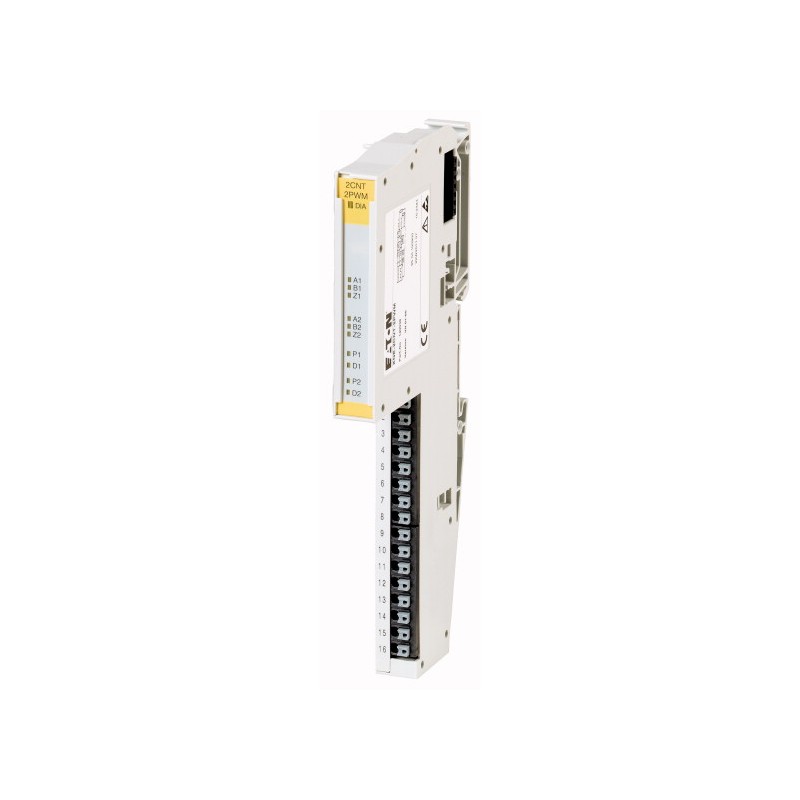

XNE-2CNT-2PWM 140038 4520603 EATON ELECTRIC Módulo XION ECO 2 Entradas contador PWM Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XNE-2CNT-2PWM 140038 4520603 EATON ELECTRIC Módulo XION ECO 2 Entradas contador PWM

XNE-2CNT-2PWM

140038

4520603

EATON-MOELLER

Módulo XION ECO; 2 Entradas contador PWM

Módulo de contador XI/ON ECO, 24 V DC, 2 canales

Más detalles


Controladores industriales (PLC) > Módulo de función/tecnología de periférico descentralizado de bus de campo

Módulos E/S Remotas XION

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Contador de módulo XI/EN ECO, 24 V DC, 2 canales
El XI/ON de e/S estándar del sistema agrega el costo y el espacio optimizado módulos de e/S y puertas de entrada a la XI/ON de e/S del sistema. El ECO de los módulos no necesitan módulos base y son totalmente compatibles con el estándar de XI/ON del sistema. El canal de alta densidad (hasta 16 DI/DO en 13 mm), push-en la primavera-jaula de terminales, 8 o 16 canales por módulo. El ECO de puertas de enlace de apoyo a los sistemas de bus CANopen Profibus DP y Ethernet.

Programa de entrega

La función
XI/EN tecnología de módulos
La función
XN Rebanada módulo
Breve Descripción
2 contador de canales y 2 canales PWM
Contando modos: infinito, sólo una vez o conteo periódico
La frecuencia, la velocidad de rotación o de período recuento
La adquisición de las señales de los encoders (pista A/B)
La salida de una parte definida de la señal digital
La salida de un número definido de impulsos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
Grado de Protección
IP20
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / Bus de campo, decentr. periferia - función-/tecnología de módulo (EC001601)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / bus de Campo, la descentralización de los periféricos / bus de Campo, la descentralización de los periféricos - función-/tecnología (módulo de [email protected] [BAA066014])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
11 - 30 V
Voltaje tipo de tensión de alimentación
DC
Número de funciones
Cero
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces de otros
Uno
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
Sí
El apoyo de protocolo para PUEDE
Sí
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
Sí
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Accesorios del sistema
Sí
Adecuado para contar
Sí
Adecuado para la ponderación de
No
Adecuado para el control de la temperatura
No
Adecuado para el control de la soldadura
No
Adecuado para el control de la presión
No
Adecuado para NC
No
La función de posicionamiento electrónico disponible
Sí
Adecuado para CNC
No
Adecuado para SSI
No
Adecuado para potenciar la detección de datos
Sí
Adecuado para la detección de valor absoluto
Sí
Flujo controlador posible
No
Adecuado para la medición de flujo de
No
Adecuado para la ruta de acceso del controlador
No
Adecuado para cam controlador
No
Adecuado para el vuelo vio
No
Adecuado para el control multieje
No
De un solo eje controlador posible
Sí
Adecuado para multi-eje de posicionamiento
No
De un solo eje de posicionamiento posible
Sí
Bloque de función de reinicio de bloqueo
No
Bloque de función de restablecimiento automático
No
De control de Contactor de bloque de función
No
Bloque de función de parada de emergencia
No
Bloque de función sin contacto de trabajo de protección de la instalación
No
Bloque de función afirmar pulsador
No
Bloque de función 2-mano de conmutación
No
Bloque de función selección del modo de servicio
Sí
Bloque de función de control de acceso
No
Grado de protección (IP)
IP20
Grado de protección (NEMA)
Conexión al bus de campo separados de acoplador de bus posible
Sí
La medición de la frecuencia
Sí
Montaje en riel posible
No
Montaje en pared/montaje directo
No
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
13 mm
Altura
161.5 mm
Profundidad
74,5 mm

Aprobaciones

Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Dimensiones

2725DIM-2
