> >>XNE-2CNT-2PWM 140038 4520603 ELECTRIC módulo XION-ECO
Produto anterior Próximo produto

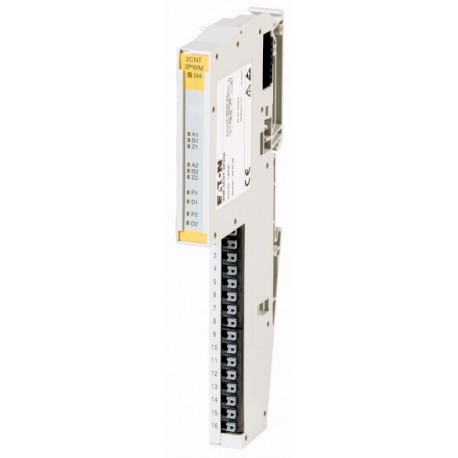

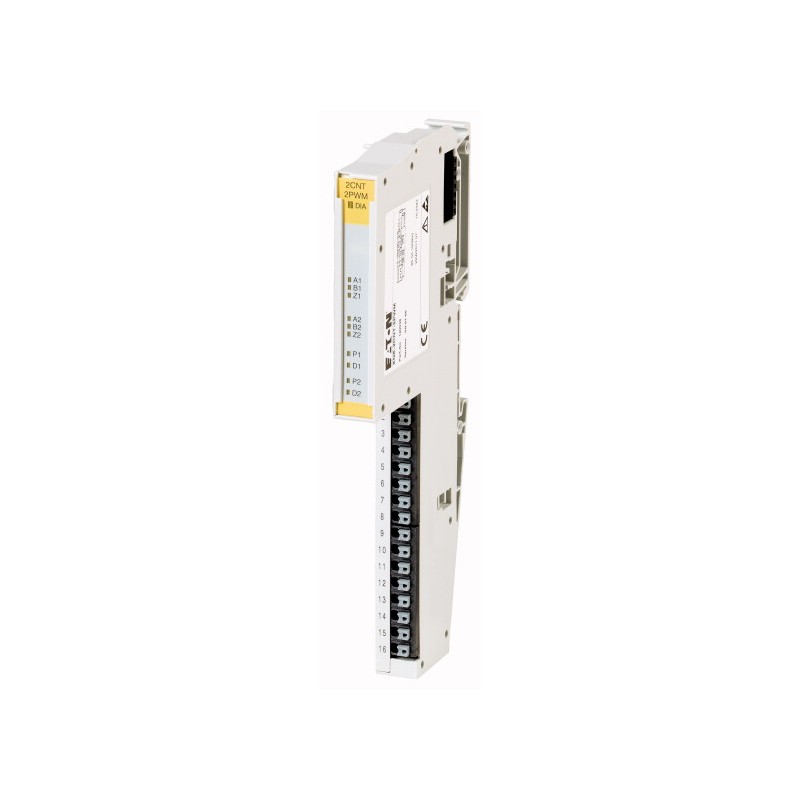

XNE-2CNT-2PWM 140038 4520603 EATON ELECTRIC módulo XION-ECO Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XNE-2CNT-2PWM 140038 4520603 EATON ELECTRIC módulo XION-ECO

XNE-2CNT-2PWM

140038

4520603

EATON-MOELLER

módulo XION-ECO

Mais detalhes


Controladores industriais (PLC) > Módulo de função/tecnologia periférico descentralizado de bus de campo

Módulos de E / S remotos XION

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Contador de módulo XI/ECO, 24 V DC, 2 canais
O XI/I/O standard do sistema adiciona custo e espaço otimizado para módulos de e/S e gateways para a XI/I/O do sistema. O ECO módulos não precisam de módulos de base e são totalmente compatíveis com o padrão XI/sistema. Canal de alta densidade (até 16 DI/do no 13 mm), push-na primavera de gaiola de terminais, 8 ou 16 canais por módulo. O ECO gateways de apoio a CANopen sistemas de barramento Profibus DP, Ethernet.

Programa de entrega

Função
XI/módulos de tecnologia
Função
XN Fatia do módulo
Breve Descrição
2 canais do contador e 2 canais PWM
Modalidades de contagem: infinito, só uma vez ou periódicos de contagem de
A freqüência, a velocidade de rotação ou período de contagem de
Aquisição de sinais a partir do rotary encoders (faixa A/B)
De saída de um determinado sinal digital
A saída de um número definido de pulsos

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
2 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
Grau de Proteção
IP20
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / Fieldbus, decentr. periferia - função/tecnologia módulo (EC001601)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / bus de Campo, periférico descentralizado / bus de Campo, periférico descentralizado - função/tecnologia módulo ([email protected] [BAA066014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
11 - 30 V
Tipo de tensão de tensão de alimentação
DC
Número de funções
Zero
Número de HW-interfaces Ethernet industrial
Zero
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Zero
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Zero
Número de HW-interfaces serial TTY
Zero
Número de HW-interfaces paralela
Zero
Número de HW-interfaces sem Fio
Zero
Número de HW-interfaces USB
Zero
Número de HW-outras interfaces
Um
Com interface óptica
Nenhum
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Sim
Suporte de protocolo para PODE
Sim
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Sim
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
IO link master
Nenhum
Sistema de acessório
Sim
Adequado para a contagem
Sim
Adequado para a ponderação
Nenhum
Adequado para o controle de temperatura
Nenhum
Adequado para soldagem de controle
Nenhum
Adequado para controle de pressão
Nenhum
Adequado para NC
Nenhum
Função electrónica de posicionamento disponíveis
Sim
Adequado para CNC
Nenhum
Adequado para SSI
Nenhum
Adequado para incrementais de dados de detecção de
Sim
Adequados para a detecção de valor absoluto
Sim
Controlador de fluxo possível
Nenhum
Adequado para o fluxo de medição
Nenhum
Apropriado para o caminho do controlador
Nenhum
Adequado para a cam controlador
Nenhum
Adequado para voar viu
Nenhum
Adequado para controlo multi-eixo
Nenhum
Eixo único controlador possível
Sim
Adequado para multi-eixo de posicionamento
Nenhum
Único eixo de posicionamento
Sim
Bloco de funções de reiniciar o bloqueio
Nenhum
Bloco de função de reset automático
Nenhum
Contator de bloco de funções de controle
Nenhum
Bloco de funções de parada de emergência
Nenhum
Bloco de função sem contacto de protecção de trabalho de instalação
Nenhum
Bloco de funções de afirmar botão de pressão
Nenhum
Função bloco 2-mão de comutação
Nenhum
Bloco de função de seleção do modo de funcionamento
Sim
Bloco de funções de controle de acesso
Nenhum
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
Fieldbus conexão de barramento separado acoplador possível
Sim
Medição de frequência
Sim
Montagem em trilho possível
Nenhum
Montagem na parede/montagem directa
Nenhum
Frente a construir no possível
Nenhum
Cremalheira-montagem possível
Nenhum
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
13 mm
Altura
161.5 mm
Profundidade
74,5 mm

Aprovações

Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Dimensões

2725DIM-2
Link para a folha de catálogo
