XNE-2CNT-2PWM

140038

EATON - MOELLER

Disponibile

Invio oggi

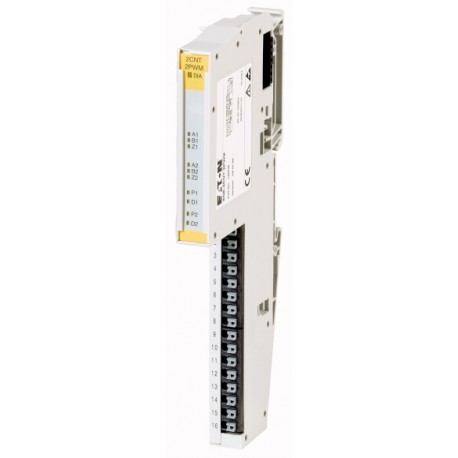

Modulo contatore XI/ON ECO, 24VDC, 2 canali

Maggiori dettagli


Controllori Programmabili Plcs

EC4E e XI / ON Remote sistema O / - EATON - MOELLER

Espansione / uscita Input - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

Prezzo: 248,40 €
Sconto addizionale per i clienti registrati.

Quantità Prezzo
1+248,40 €
2+242,53 €
3+239,62 €
4+238,83 €
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Prodotti collegatti

Dettagli



Programma di fornitura
Funzione
  Moduli tecnologici XI/ON
Funzione
  Modulo su piastra XN
Descrizione breve
  2 canali di conteggio e 2 canali PWM
Tipi di funzionamento del contatore: continuo, unico o periodico
Misurazione della frequenza, del numero di giri o o della durata del periodo
Rilevamento dei segnali degli encoder (traccia A/B)
Emissione di un segnale digitale definito
Emissione di un numero definito di impulsi
Dati tecnici
Generalità
Conformità alle norme
  EN 61000-6-2
EN 61000-6-4
EN 61131-2
Sezionamento di potenziale
  sì, attraverso fotoaccoppiatore
Temperatura ambiente

Temperatura ambiente, in esercizio
 °C0 - +55
Magazzinaggio, trasporto
ϑ°C-25 - +85
Umidità dell'aria relativa

umidità relativa
  5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Condizioni ambientali meccaniche

Grado di protezione
  IP20
Gas nocivo
 ppmSO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione)
Resistenza alle vibrazioni, condizioni operative
  secondo IEC/EN 60068-2-6
Resistenza agli urti
 gsecondo IEC 60068-2-27
Resistenza continuata agli urti (IEC/EN 60068-2-29)
  secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
  secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Compatibilità elettromagnetica (EMC)

ESD
 kVEN 61100-4-2
Campi elettromagnetici
 V/mEN 61100-4-2
Burst
  EN 61100-4-4
Surge
  EN 61100-4-5
Ammissione
 VEN 61100-4-6
Emissione di disturbi (irradiata, ad alta frequenza)
 dBEN 55016-2-3
Variazioni di tensione/Interruzioni di tensione
  EN 61131-2
Prova di tipo (Type Test)
  secondo EN 61131-2
Omologazioni
  CE, cULus
Altri dati tecnici (catalogo sfogliabile)

Morsetti di collegamento
Valori nominali
  secondo VDE 0611 parte 1/8.92/

IEC/EN 60947-7-1
Tipi di collegamento in direzione TOP
  Morsetti a molla Push-In
Lunghezza di spelatura
 mm8
Sezione di collegamento
  max. 0,14 - 1,5 mm2
Conduttori collegabili

e rigido H 07V-U
 mm20,25 - 1,5
f flessibile H 07V-K
 mm20,25 - 1,5
f con puntalini con cuffie di plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
 mm20,25 - 1,5
f con puntalini con cuffie in plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
 mm20,25 - 0,75
Conduttori collegabili

e rigido H 07V-U
 mm20,25 - 1,5
f flessibile H 07V-K
 mm20,25 - 1,5
f con puntalini con cuffie di plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
 mm20,25 - 1,5
f con puntalini con cuffie in plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
 mm20,25 - 0,75
Calibro IEC/EN 60947-1
  A1
Moduli di ingresso analogici
Canali
 Numero2
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA50
Dissipazione
 W2
Diagnosi
  4 byte
Moduli di base

senza collegamento C, per l'alimentazione del trasduttore
  già integrato
Moduli di uscita analogici
Canali
 Numero2
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA50
Dissipazione
 W2
Moduli di uscita digitali
Canali
 Numero2
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione (con corrente di carico = 0 mA)
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA50
Corrente di uscita
 A
Livello alto (valore nominale)
IH 0,5 A (55° C)
Livello alto (campo ammesso)
IHA5 mA - 0,6 A
Numero byte di diagnosi
  4 byte
e rigido H 07V-U

Ingressi digitali
Canali
 Numero2
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA50
Dissipazione
 W2
Tensione di ingresso

Tensione d'ingresso valore nominale
 V DC24
Livello basso
ULV-30 V DC/5 V DC
Livello alto
UHV11 - 30 V DC
Corrente di ingresso

Livello basso⁄livello attivo
ILmA-1 mA - 1,5 mA
Livello alto⁄livello attivo
IHmA2 - 10 mA
Moduli relè
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA50
Modulo di alimentazione
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA50
Diagnosi
  4 byte
Modulo contatore
Canali
 Numero2
Risoluzione
 Bit32
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA50
Dissipazione
 W2
Alimentazione del trasmettitore
  Tensione di uscita UL, GNDL
Corrente di uscita 0.5 A, non protetta
PWM (parametrizzabile)
  0,01 Hz - 20 kHz
Durata periodo/Duty Cycle
  32 bit con 41,6/bit
Tempo di impulso
  32 bit con 41,6/bit
Tempo di pausa
  32 bit con 41,6/bit
Numero impulsi uscita
  32 Bit
Modalità di funzionamento emissione impulsi
  Una sola volta, infinito
Ingresso digitale
Tensione di ingresso

Tensione d'ingresso valore nominale
 V DC24
Livello basso
ULV-30 V DC/5 V DC
Livello alto
UHV11 - 30 V DC
Corrente di ingresso

Livello basso
ILmA-1 mA - 1,5 mA
Livello alto
IHmA2 - 10 mA
ampiezza di impulso minima
 µsFiltro on: > 25 ms (20 kHz)
Filtro off: <2.5 ms (200 kHz)
Uscite digitali
Tensione di uscita

Valore nominali tensione di uscita
 V DC24
Livello basso
UL 3 V DC
Livello alto
   UL (- 1 V)
Corrente di uscita
 A
Livello alto (campo ammesso)
IHA5 mA - 0,6 A
Livello alto (valore nominale)
IH 0,5 A (55° C)
Frequenza di commutazione

con carico ohmico
 Hz100
Ritardo all'uscita
  25 µs (carico ohmico)
Resistenza al corto circuito

Campi di misura
Frequenza
  0,1 Hz - 200 kHz (scalabile)
Numero di giri
  scalabile
Durata del periodo
  5 ms - 120 s (scalabile)
Tipi di funzionamento contatore
Valorizzazione segnale A, B
  Impulso e direzione, encoder semplice/doppio/quadruplo
Modalità di funzionamento
  Continuo, unico, periodico
Isteresi
 mm32 Bit
Durata impulso
  32 bit/max. 120 s
Sincronizzazione
  unico/periodico
Limiti numerici
  Limiti numerici superiori: 0 - 7FFF FFFF
Limiti numerici inferiori: 8000 0000 - FFFF FFFF
Tipi di misurazione
Valorizzazione segnale A, B
  Tipi di funzionamento della misurazione: impulso e direzione, encoder semplice
Diagnosi
  4 byte
Parametri
  16 byte
Moduli di base
senza collegamento C, per l'alimentazione del trasduttore
  già integrato
Interfaccia
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA50
Numero byte di diagnosi
  4 byte
Numero byte di parametro
  16 byte
Moduli di base

senza collegamento C, per l'alimentazione del trasduttore
  già integrato
Nota relativa alla testata tabella


I dati per la corrente nominale sul morsetto di alimentazione sono validi con corrente di carico = 0.

Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW2
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C0
Temperatura ambiente di servizio max.
 °C55
Grado di protezione
  IP20
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Approvazioni
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP20, UL/CSA Type: -
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
MN05002035Z Manuale d'uso XI/ON XNE-2CNT-2PWM modulo tecnologico



Datasheet - PDF

Titolo: Lingua: Dimensione: Tipo:
pdf- Modulo contatore XI/ON ECO, 24VDC, 2 canali - EATON - XNE-2CNT-2PWM - 140038 Italian 172 Kbytes pdf- Modulo contatore XI/ON ECO, 24VDC, 2 canali - EATON - XNE-2CNT-2PWM - 140038

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
