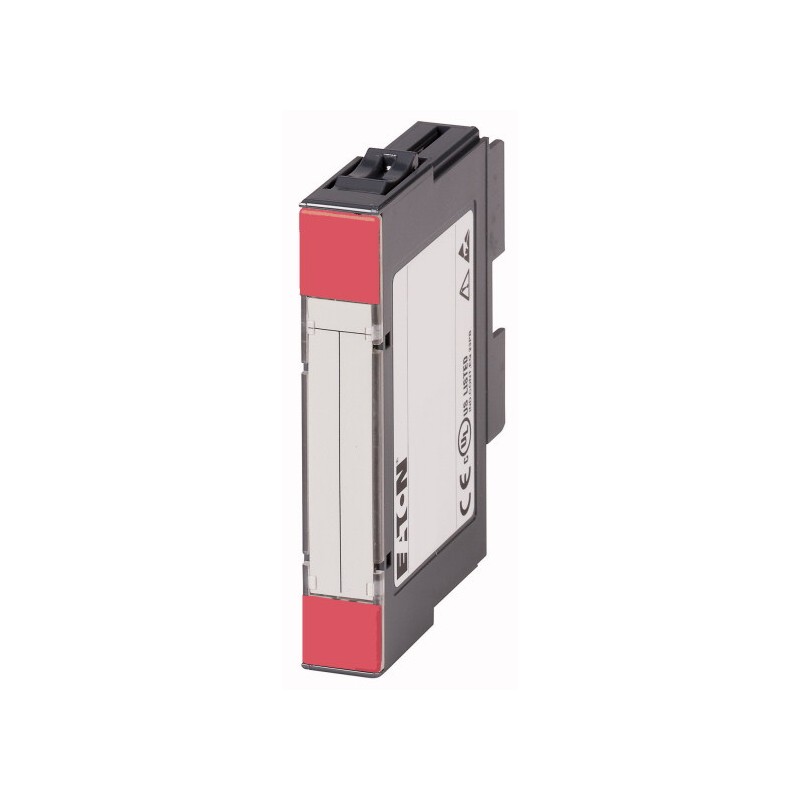

XN-2DO-24VDC-0.5A-N 140060 0004520654 EATON ELECTRIC Módulo XION 2 Salidas digitales 0.5A NPN Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

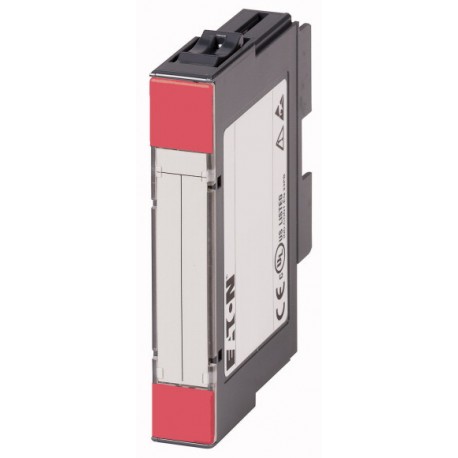

XN-2DO-24VDC-0.5A-N 140060 0004520654 EATON ELECTRIC Módulo XION 2 Salidas digitales 0.5A NPN

XN-2DO-24VDC-0.5A-N

140060

0004520654

EATON-MOELLER

Módulo XION; 2 Salidas digitales 0.5A NPN

Módulo de salida digital XI/ON, 24 V DC, 2DO, 0,5A, conmutación negativa

Más detalles


Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo

Módulos E/S Remotas XION

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Módulo de salida Digital XI/A, 24 V DC, 2DO, 0,5 a, negativo de conmutación
El XI/EN el estándar de sistema de e/S ofrece el derecho de e/S de solución para cada aplicación debido a su gran modularidad y la gran variedad de funciones. Módulos conectables, el intercambio en caliente de los módulos, de cableado en el módulo básico de tornillo o de resorte de tensión, de los módulos de codificación mecánica. El estándar de las puertas de enlace de apoyo a los sistemas de bus CANopen, PROFIBUS-DP, deviceNet y Ethernet.

Programa de entrega

La función
XI/ON módulos de e/S
La función
XN Rebanada módulo
Breve Descripción
2 salida Digital de 24 V DC/0,5 a
Negativa de conmutación
Para el uso con
XN-S3T-SBC
XN-S3S-SBC
XN-S4T-SBCS
XN-S4S-SBCS

Datos técnicos

General
Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potencial de aislamiento
Sí, a través de un optoacoplador
Temperatura ambienteLa temperatura ambiente, la operación de
0 - +55 °C
Temperatura ambienteEl almacenamiento, el transporte [ϑ]
-25 - +85 °C
Humedad relativaHumedad relativa
5 - 95 % (interior), Nivel RH-2, sin condensación (almacenamiento a 45°C)
Condiciones ambientales, mecánicosGrado de Protección
IP20
Condiciones ambientales, mecánicosGases nocivos
ASÍDos: 10 (rel. humedad < 75%, sin condensación)
HDosS: 1.0 (rel. humedad < 75 %,sin condensación) ppm
Resistencia a vibraciones, condiciones de funcionamiento
de acuerdo a la norma IEC/EN 60068-2-6
Mecánica de resistencia a los golpes
de acuerdo con IEC 60068-2-27 g
Continua resistencia a los golpes (IEC/EN 60068-2-29)
De acuerdo a la norma IEC 60068-2-29
Caída y derrocar a
De acuerdo a la norma IEC 60068-2-31, caída libre según IEC 60068-2-32
Compatibilidad electromagnética (EMC)ESD [Aire/descarga de contacto]
EN 61000-4-2 kV
Compatibilidad electromagnética (EMC)Los campos electromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
EN 61100-4-2 V/m
Compatibilidad electromagnética (EMC)Ráfaga
EN 61100-4-4
Compatibilidad electromagnética (EMC)Sobretensiones
EN 61100-4-5
Compatibilidad electromagnética (EMC)Irradiaba RFI
EN 61100-4-6 V
Compatibilidad electromagnética (EMC)Emite interferencias radiadas, de alta frecuencia) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilidad electromagnética (EMC)Las fluctuaciones de tensión/de huecos de tensión
EN 61131-2
Compatibilidad electromagnética (EMC)Tipo de prueba
a EN 61131-2
Aprobaciones
CE, cULus
Otros datos técnicos (hoja de catálogo)
Módulos de entrada analógica
Canales
2 Número de
Tensión nominal a través de la terminal de la fuente de [UL]
24 V DC
Nominal consumo de corriente de la terminal de la fuente [IL]
20 mA
Nominal consumo de corriente del módulo de bus [IMB]
≦ 32 mA
Posibilidad de conexión de sensores de
Cargas resistivas
Las cargas inductivas
Lámpara de carga
Diagnóstico
Dos
Diagnóstico
Sí
Módulos de salida analógicos
Canales
2 Número de
Tensión nominal a través de la terminal de la fuente de [UL]
24 V DC
Nominal consumo de corriente de la terminal de la fuente [IL]
20 mA
Nominal consumo de corriente del módulo de bus [IMB]
≦ 32 mA
La resistencia de la cargaCarga resistiva
≧ 48 Ω
La resistencia de la cargaCarga inductiva
1.2 h
Salidas digitales
Canales
2 Número de
Tensión nominal a través de la terminal de la fuente de [UL]
24 V DC
Nominal consumo de corriente desde el terminal de la fuente (en la corriente de carga = 0 mA) [IL]
20 mA
Nominal consumo de corriente del módulo de bus [IMB]
≦ 32 mA
Pérdida de potencia [P]
Normalmente 1 W
La tensión de salidaDe alto nivel [UH⁄UUn]
< GNDL+ 1 V DC
La corriente de salidaDe alto nivel (valor nominal) [IH]
0.5 a
La corriente de salidaDe alto nivel (rango permisible) [IH]
< 0.6 a
Módulo de la corriente total
Uno
Retraso en el cambio de la señal y carga resistivade Bajo a Alto nivel
100 µs
Retraso en el cambio de la señal y carga resistivaDesde la Alta a la Baja de la señal
100 µs
El factor de utilización [%]
100 g
Puede ser conectado
Cargas resistivas
Las cargas inductivas
Lámpara de carga
Carga resistiva
≧ 48 Ω
Carga inductiva
1.2 h
Lámpara de carga [RLL]
≦ 12 W
Frecuencia de conmutaciónCon carga resistiva [f]
100 (RLO< 1 kohm) Hz
Frecuencia de conmutacióncon carga inductiva
< 2
Frecuencia de conmutaciónFrecuencia de conmutación con la lámpara de carga [f]
10 Hz
Número de bytes de diagnóstico
Dos
Diagnóstico
Sí
Salidas a EN 61131-2
Protegido
Reset después de un corto circuito rectificado [Iyo]
Automático
Módulos Basecon C de conexión
De 2 hilos/3 hilos
XN-S3x-SBC
4-alambre
XN-S4x-SBCS
Entradas digitales
Canales
2 Número de
Tensión nominal a través de la terminal de la fuente de [UL]
24 V DC
Nominal consumo de corriente de la terminal de la fuente [IL]
20 mA
Nominal consumo de corriente del módulo de bus [IMB]
≦ 32 mA
Voltaje de entradaDe alto nivel [UeH]
Max. GND (+1 V) V
Módulos Basecon C de conexión
De 2 hilos/3 hilos
XN-S3x-SBC
4-alambre
XN-S4x-SBCS
Módulos de relé
Tensión nominal a través de la terminal de la fuente de [UL]
24 V DC
Nominal consumo de corriente de la terminal de la fuente [IL]
20 mA
Nominal consumo de corriente del módulo de bus [IMB]
≦ 32 mA
Pérdida de potencia [P]
Normalmente 1 W
Puede ser conectado
Cargas resistivas
Las cargas inductivas
Lámpara de carga
El factor de utilización [g]
100 %
Módulos Basecon C de conexión
De 2 hilos/3 hilos
XN-S3x-SBC
4-alambre
XN-S4x-SBCS
Módulo de fuente de alimentación
Tensión nominal a través de la terminal de la fuente de [UL]
24 V DC
Nominal consumo de corriente de la terminal de la fuente [IL]
20 mA
Nominal consumo de corriente del módulo de bus [IMB]
≦ 32 mA
Diagnóstico
Dos
Pérdida de potencia [P]
1 W
Módulo de contador
Canales
2 Número de
Tensión nominal a través de la terminal de la fuente de [UL]
24 V DC
Nominal consumo de corriente de la terminal de la fuente [IL]
20 mA
Nominal consumo de corriente del módulo de bus [IMB]
≦ 32 mA
Entradas digitales
Voltaje de entradaDe alto nivel [UeH]
Max. GND (+1 V) V
Salidas digitales
La corriente de salidaDe alto nivel (rango permisible) [IH]
< 0.6 a
La corriente de salidaDe alto nivel (valor nominal) [IH]
0.5 a
Frecuencia de conmutacióncon carga resistiva
100 Hz
Frecuencia de conmutaciónCarga inductiva
2 Hz
Frecuencia de conmutaciónFrecuencia de conmutación con la lámpara de carga [f]
10 Hz
Lámpara de carga [RLL]
≦ 12 W
Clasificación de cortocircuito
Protegido
Modos de medición
Diagnóstico
Dos
Interfaces
Tensión nominal a través de la terminal de la fuente de [UL]
24 V DC
Nominal consumo de corriente de la terminal de la fuente [IL]
20 mA
Nominal consumo de corriente del módulo de bus [IMB]
≦ 32 mA
Pérdida de potencia [P]
Normalmente 1 W
Número de bytes de diagnóstico
Dos
Notas

La terminal de la fuente (UL) proporciona alimentación para el módulo de la electrónica y para los consumidores en las salidas. La corriente total requerida para cada módulo se compone de la suma de todos los parciales de las corrientes.

Parte de la XI/ON del módulo de la electrónica se suministra con el módulo de la tensión del bus (5 V DC), y la otra parte a través de la terminal de la fuente (UL).

Para aumentar la corriente de salida máxima de hasta 1 Un, dos salidas pueden ser conectadas en paralelo.

Nota del encabezado de tabla

La corriente nominal de la terminal de la fuente de datos aplicables en el cero de la corriente de carga.

Se aplica para carga resistiva: RLO < 1kΩ

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
Grado de Protección
IP20
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / Bus de campo, decentr. periferia - módulo e/S digital (EC001599)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / bus de Campo, la descentralización de los periféricos / bus de Campo, la descentralización de los periféricos - módulo e/S digital ([email protected] [BAA055014])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
18 - 30 V
Voltaje tipo de tensión de alimentación
DC
Número de entradas digitales
Cero
Número de salidas digitales
Dos
Entradas digitales configurables
No
Salidas digitales configurables
No
La corriente de entrada de la señal de 1
0 mA
Permitido de tensión en la entrada
0 - 0 V
El tipo de voltaje (voltaje de entrada)
DC
Tipo de salida digital
Otros
La corriente de salida
0.5 a
Permitido de tensión en la salida
0 - 30 V
Tipo de voltaje de salida
DC
Protección de corto circuito, salidas disponibles
No
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces de otros
Uno
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
Sí
El apoyo de protocolo para PUEDE
Sí
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
Sí
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Accesorios del sistema
Sí
Grado de protección (IP)
IP20
Tipo de conexión eléctrica
Plug-in de conexión
Tiempo de retardo a la señal de cambio
0 - 0,1 ms
Conexión al bus de campo separados de acoplador de bus posible
Sí
Montaje en riel posible
Sí
Montaje en pared/montaje directo
No
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
12.6 mm
Altura
74.1 mm
Profundidad
55.4 mm

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 142; IEC/EN 6113-2; marcado CE
UL File No.
E205091
UL Categoría de Control No.
NRAQ, NRAQ7
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
2252-01, 2252-81
América Del Norte Certificación
Reconocido por UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Dimensiones

2725DIM-3
Enlace a la hoja de catálogo

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 19 Mbytes
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
