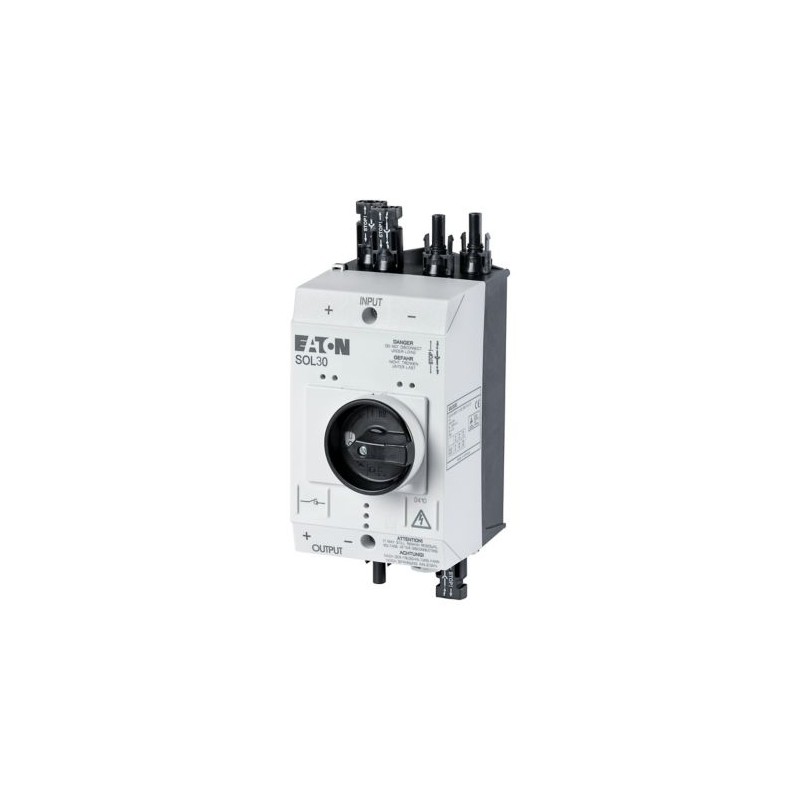

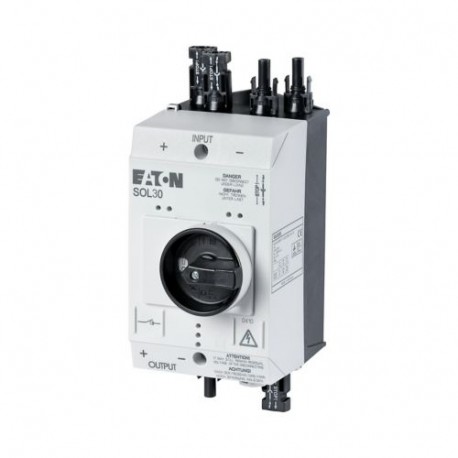

SOL30/2MC4 120922 Y7-120922 EATON ELECTRIC Interruptor seccionador DC 30 A 2 ramales MC4 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SOL30/2MC4 120922 Y7-120922 EATON ELECTRIC Interruptor seccionador DC 30 A 2 ramales MC4

SOL30/2MC4

120922

Y7-120922

EATON-MOELLER

Interruptor seccionador, DC, 30 A, 2 ramales MC4

Eaton Moeller® series SOL30 Switch-disconnector, DC current, 30A, 2 strings MC4

Interruptor-seccionador, Dispositivo de bloqueo: en posición OFF: sí, Grado de protección: IP65, Normas: IEC/EN 60947-3, Certificación TÜV

Más detalles


Componentes industriales de baja tensión > Seccionador

Aparamenta Sistemas Fotovoltáicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $310.20
Precio unitario: $310.20
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series P-SOL Switch-disconnector
Catalog Number
120922
EAN
4015081187522
Product Length/Depth
234 mm
Product Height
130 mm
Product Width
100 mm
Product Weight
0.912 kg
Certifications
TÜV-certified
IEC/EN 60947-3
Catalog Notes
MC4 connector (Stäubli)
Model Code
SOL30/2MC4

Características y Funciones

Actuator color
Black
Actuator type
Toggle
Design
Enclosed
Features
Isolating characteristics
Fitted with:
Voltage release optional
Locking facility
Lockable in the 0 (Off) position
Number of poles
Two-pole
Number of poles
Two-pole

General

Connection type
MC4, Inputs
MC4, Outputs
Degree of protection
NEMA Other
Degree of protection (front side)
IP65
Lifespan, electrical
1,500 Operations
Lifespan, mechanical
100,000 Operations
Mounting position
As required
Operating frequency
120 Operations/h
Product Category
Switchgear for photovoltaic systems
Product Category
Switchgear for photovoltaic systems
Protection class
2
Suitable for
Ground mounting

Condiciones climáticas ambientales

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Especificaciones eléctricas

Rated operational current (Ie) at DC-21A
30 A
Rated operational power at AC-23A, 400 V, 50 Hz
0 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0 kW
Rated uninterrupted current (Iu)
30 A
Resistance
7 mΩ (internal)

Clasificación de cortocircuito

Rated conditional short-circuit current (Iq)
0 kA
Rated short-circuit making capacity (Icm)
0.32 kA (up to 440 V, 50/60 Hz)
Rated short-time withstand current (Icw)
0.36 kA

Contactos

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0

Verificación del diseño

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
UV resistance only in connection with protective shield.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 120922 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) No
Ejecución como interruptor de mantenimiento/reparación (EF006986) No
Ejecución como interruptor de seguridad (EF006985) No
Ejecución como dispositivo de parada de emergencia (EF006959) No
Ejecución como conmutador-inversor (EF009408) No
Número de interruptores (EF005586) 1
Tensión nominal de funcionamiento (EF001435) 690 V
Intensidad nominal permanente Iu (EF001389) 30 A
Corriente permanente asignada a AC-23, 400 V (EF011777) 0 A
Corriente permanente asignada con AC-21, 400 V (EF009165) 0 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 0 kW
Resistencia de corriente nominal de corta duración Icw (EF007050) 0.36 kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 0 kW
Poder de corte a 400 V (EF009166) 30 kW
Corriente nominal de cortocircuito condicional Iq (EF001444) 0 kA
Número de polos (EF001391) 2
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) No
Accionamiento motorizado integrado (EF006697) No
Liberación de tensión opcional (EF007491) Sí
Construcción del dispositivo (EF008240) Dispositivo completo en carcasa
Apto para montaje frontal de 4 orificios (EF007247) No
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) No
Apto para montaje intermedio (EF007264) No
Color del elemento de accionamiento (EF007167) Negro
Ejecución del elemento accionador (EF006976) Maneta
Interbloqueable (EF006281) No
Tipo de conexión del circuito de corriente principal (EF006819) Otros
Con cableado premontado (EF016444) No
Grado de protección (IP), frontal (EF003118) IP65
Grado de protección (NEMA) (EF011959) Otros
Anchura (EF000008) 100 mm
Altura (EF000040) 130 mm
Profundidad (EF000049) 234 mm
