NZMB2-S200-SVE 113201 EATON ELECTRIC Interruptor automático NZM, 3P, 200A, enchufable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMB2-S200-SVE 113201 EATON ELECTRIC Interruptor automático NZM, 3P, 200A, enchufable

NZMB2-S200-SVE

113201

EATON-MOELLER

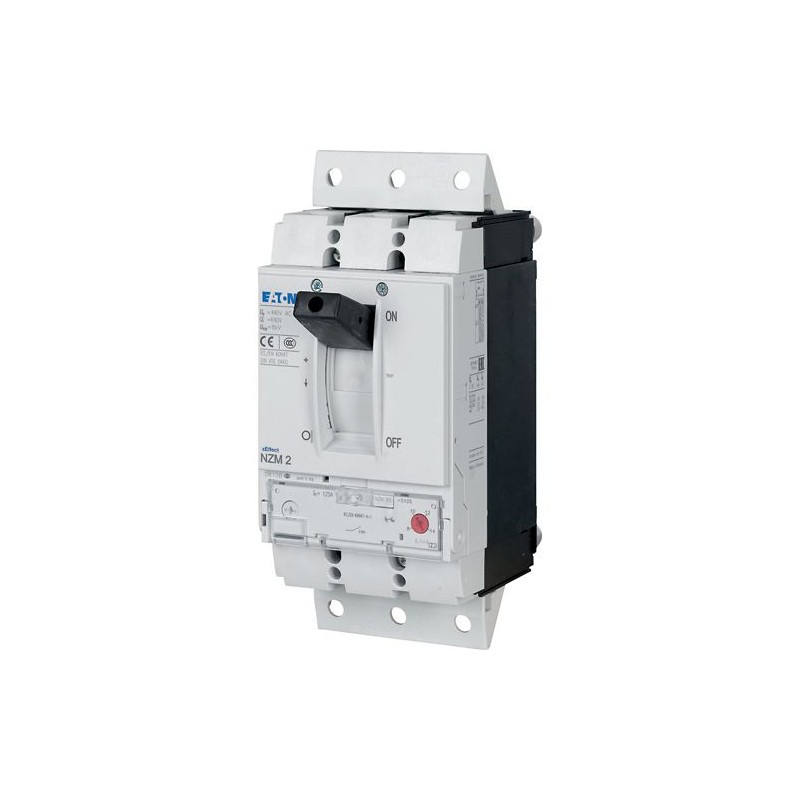

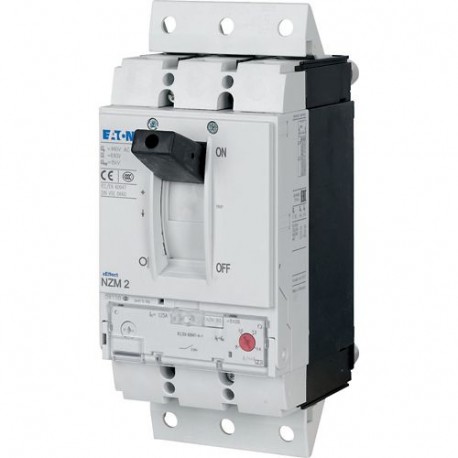

Interruptor automático NZM, 3P, 200A, enchufable

Más detalles


Interruptores de baja tensión > Disyuntor de protección del motor

Interruptores Automáticos Caja Moldeada NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $852.78
Precio unitario: $852.78

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Interruptor de circuito, potencia, 3p, 200A, adaptador de
Los interruptores de circuito de potencia de la serie NZM..-S para cubrir con cuatro tamaños compactos de todos los tipos de aplicación y son adecuados para el mercado de la IEC. La asamblea es flexible debido a los grupos funcionales modular. Con el lanzamiento de la magnética de corto circuito en la combinación con un relé térmico con disparador magnético sin calor auxiliar. Los interruptores de circuito de potencia para cumplir con todos los requisitos de la categoría de uso AC‐3.

Programa de entrega

Surtido
interruptor automático de potencia
La función de protección
protección contra corto circuitos
Norma/Autorización
IEC
Técnica de instalación
sistema de semiestraibile conector
Técnica de liberación
Unidad de disparo del disyuntor
Tamaño
NZM2
Descripción
La protección del Motor en combinación con relé de sobrecarga
con disparador magnético
sin unidad de disparo térmico-lr
IEC/EN 60947-4-1, IEC/EN 60947-2
Los interruptores de circuito de potencia para cumplir con todos los requisitos de la categoría de uso AC--3.
Número de polos
3-polo
Equipo estándar
tornillo de conexión
Corriente nominal = corriente ininterrumpida nominal [In= Elu]
200 A
El poder
400/415 V, 50 Hz [Icu]
25 kA
Calibración de campo
Disparador magnético[Elrm]sin demora[Elel= Elnx ...]
8 - 12,5
La potencia nominal de uso AC-3 a 400 V, 50/60 Hz
380 V 400 V [P]
110 kW
La corriente nominal de utilización AC-3 a 400 V, 50/60 Hz
400 V [Iy]
max. 196

Datos técnicos

General
El cumplimiento con las normas
IEC/EN 60947, VDE 0660
Protección contra el contacto accidental.
protección contra contacto con los dedos y el dorso de la mano por VDE 0106 parte 100
Adecuación a los climas
Calor húmedo, constante, según IEC 60068-2-78
El calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteAlmacenamiento a temperatura ambiente
-40 - +70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Resistencia a los golpes (de media onda, de 10 ms) de acuerdo con IEC 60068-2-27
20 (duración de la descarga, de 20 ms) g
Segmentación de datos segura según EN 61140entre contactos auxiliares y contactos principales
500 V AC
Segmentación de datos segura según EN 61140entre contactos auxiliares
300 V AC
Peso
2.345 kg
Posición de montaje
Vertical y gira 90° en cada dirección
con el módulo de protección diferencial XFI:
- NZM1, N1, NZM2, N2: vertical y gira 90° en cada dirección
con un dispositivo extraíble:
- NZM1, N1, NZM2, N2: vertical, 90° a la derecha/izquierda
con un dispositivo extraíble:
- NZM3, N3: vertical, 90° a la derecha/izquierda
- NZM4, N4: vertical
con el control remoto:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical y gira 90° en cada dirección

La sensación de poder
El placer de la
Grado de protecciónUnidad
en el campo de los elementos de control: IP20 (grado de protección de la base)
Grado de protecciónLa vivienda
marco: IP40
con un asa para el control de la demora en la cerradura de la puerta: IP66
Grado de protecciónTerminales de conexión
Terminal de túnel: IP10
Separador de fase y abrazaderas: IP00
Otros datos técnicos (catálogo digital)
Los disyuntores de potencia
Corriente nominal = corriente ininterrumpida nominal [In= Elu]
200 A
Tensión nominal soportada de impulso [Uimp]Circuito principal
8000 V
Tensión nominal soportada de impulso [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Uy]
440 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uel]
690 V
Uso en redes sin conexión a tierra
≦ 440 V
El poder
Potencia Nominal de cierre en virtud de corto-circuito [Lacm]240 V [Icm]
63 kA
Potencia Nominal de cierre en virtud de corto-circuito [Lacm]400/415 V [Icm]
53 kA
Potencia Nominal de cierre en virtud de corto-circuito [Lacm]440 V 50/60 Hz [Icm]
53 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Unidad de cuidados intensivos a la norma IEC/EN 60947 secuencia de conmutación OtCO [Icu]240 V, 50/60 Hz [Icu]
30 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Unidad de cuidados intensivos a la norma IEC/EN 60947 secuencia de conmutación OtCO [Icu]400/415 V, 50/60 Hz [Icu]
25 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Unidad de cuidados intensivos a la norma IEC/EN 60947 secuencia de conmutación OtCO [Icu]440 V, 50/60 Hz [Icu]
25 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Ics IEC/EN 60947 secuencia de conmutación OtCOtCO [Ics]240 V, 50/60 Hz [Ics]
30 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Ics IEC/EN 60947 secuencia de conmutación OtCOtCO [Ics]400/415 V, 50/60 Hz [Ics]
25 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Ics IEC/EN 60947 secuencia de conmutación OtCOtCO [Ics]440 V 50/60 Hz [Ics]
18.5 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]
Máxima seguridad, cuando la corriente de cortocircuito esperada en el punto de instalación supera la capacidad de ruptura del interruptor de circuito de potencia.
Categoría de uso según IEC/EN 60947-2
A
Duración mecánica (obturador max. 50% en la parte de la liberación (a/U) [Operaciones]
Veinte mil
Duración, eléctricosAC-1400 V, 50/60 Hz [Operaciones]
Diez mil
Duración, eléctricosAC-1415 V 50/60 Hz [Operaciones]
Siete mil quinientos
Duración, eléctricosMax. frecuencia de conmutación [op/h]
120 hombre/h
El tiempo total de interrupción de cortocircuito
< 10 ms
Secciones de conexión
Equipo estándar
tornillo de conexión
Accesorios necesarios
NZM2-XSVS
Accesorios opcionales
Terminales de capa
Terminales del túnel
Los ataques trasero
Cable circular CuAbrazadera de la capaDuro
1 x (10 - 16)
2 x (6 - 16) mmDos
Cable circular CuAbrazadera de la capaFlexible
1 x (25 - 185)
2 x (25 - 70) mmDos
Cable circular CuTerminal del túnelDuro
1 x 16 mmDos
Cable circular CuTerminal del túnelflexible1 agujero
1 x (25-185) mmDos
Cable circular CuConexión de perno y la conexión de nuevodirectamente en el interruptorduro
1 x (10 - 16)
2 x (6 - 16) mmDos
Cable circular CuConexión de perno y la conexión de nuevodirectamente en el interruptorflexible
1 x (25 - 185)
2 x (25 - 70) mmDos
Conductor circularTerminal del túnelduro
1 x 16 mmDos
Conductor circularTerminal del túnelflexibleflexible
1 x (25 - 185) mmDos
El papel de aluminio de la tira de cobre (número de tablillas x ancho x espesor de la tablilla)Abrazadera de la capa [min.]
2 x 9 x 0,8 mm
El papel de aluminio de la tira de cobre (número de tablillas x ancho x espesor de la tablilla)Abrazadera de la capa [máx.]
10 x 16 x 0.8
(2x) 8 x 15,5 x 0.8 mm
El papel de aluminio de la tira de cobre (número de tablillas x ancho x espesor de la tablilla)Conexión de perno y la conexión de nuevoTira de cobre, perforada [min.]
2 x 16 x 0.8 mm
El papel de aluminio de la tira de cobre (número de tablillas x ancho x espesor de la tablilla)Conexión de perno y la conexión de nuevoTira de cobre, perforada [máx.]
10 x 24 x 0,8 mm
La barra de cobre (ancho x profundidad) [mm]Conexión de perno y la conexión de nuevoEnlace a tornillo
M8
La barra de cobre (ancho x profundidad) [mm]Conexión de perno y la conexión de nuevodirectamente en el interruptor [min.]
16 x 5 mm
La barra de cobre (ancho x profundidad) [mm]Conexión de perno y la conexión de nuevodirectamente en el interruptor [máx.]
24 x 8 mm
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos

Verificaciones de diseño de acuerdo a la norma IEC/EN 61439

Datos técnicos para el diseño de controles
La corriente nominal de utilización de los datos relativos a la disipación [Lan]
200 A
La disipación del dispositivo, como una función de la corriente [Pvid]
48 W
Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+70 °C
Verificaciones de diseño según la norma IEC/EN 61439
10.2 de la Idoneidad de los materiales y componentes10.2.2 Resistencia a la corrosión
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.1 la Resistencia de la carcasa para el calor
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.2 la Resistencia de los materiales de aislamiento de calor de los niveles normales
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.3 la Resistencia de los materiales de aislamiento de calor niveles extraordinarios
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.4 Resistencia a la radiación UV
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.5 de Elevación
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.6 Prueba
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.7 Etiquetado
Los requisitos de la norma de producto de que se cumplan.
10.3 Grados de protección proporcionados por las envolventes
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.4 las Vías de dispersión de aire y de la superficie
Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.6 Montaje a ras de electrodomésticos
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.7 de Circuitos internos y las conexiones
Es responsabilidad del fabricante del panel eléctrico.
10.8 Conexiones para conductores introducidas desde el exterior
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.2 rigidez dieléctrica a frecuencia de la red
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.3 Tensión de impulso
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.4 Pruebas de envolventes de material aislante
Es responsabilidad del fabricante del panel eléctrico.
10.10 Calefacción
El cálculo del sobrecalentamiento es la responsabilidad del fabricante de los paneles eléctricos. Eaton proporciona datos sobre la disipación de los equipos.
10.11 Resistencia a cortocircuito
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.12 EMC
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.13 Función mecánica
Para la unidad de que se cumplen los requisitos respetando las indicaciones de las instrucciones de montaje (LA).

Datos técnicos de acuerdo a ETIM 7.0

el equipo eléctrico en baja tensión (EG000017) / disyuntor de protección del motor (EC000074)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Tuberías / Tecnología de Interruptor de Baja Tensión / Interruptores automáticos de Potencia (Ns, < 1 Hp) / Interruptores de potencia para las combinaciones d¦motor de arranque ([email protected] [AGZ529016])
rango de ajuste de la unidad de disparo de sobrecarga
0 - 0 En
el rango de ajuste del activador de corto circuito no-tiempo de retardo
8 - 12,5
con protección térmica
no
sensible a la falta de fase
no
la intervención técnica
magnético
tensión de funcionamiento nominal
De 440 440 V
nominal de corriente continua de Iu
200 A
de funcionamiento potencia nominal AC-3, 230 V
55 kW
de funcionamiento potencia nominal AC-3 A 400 V
110 kW
tipo de conexión del circuito en la línea eléctrica principal
tornillo de montaje
la ejecución de la unidad de elemento
rocker
el tipo de construcción del dispositivo
de empotrar, con técnica de insertar plug-in
con interruptor auxiliar integrado
no
con disparador de mínima tensión integrado
no
número de polos
Tres
el límite de corriente nominal de conmutación para el corto circuito a 400 V, AC
25 kA
grado de protección (IP)
IP20
altura
245 mm
ancho
105 mm
profundidad
180 mm

Curvas características de

Característica
123U179
Característica
1230DIA-49
Característica
1230DIA-53
Característica
123U178

Tamaño

123X312
① El Espacio, la distancia de seguridad mínima en comparación con otras superficies
② La Distancia mínima de seguridad con respecto a las partes adyacentes
123X029

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
