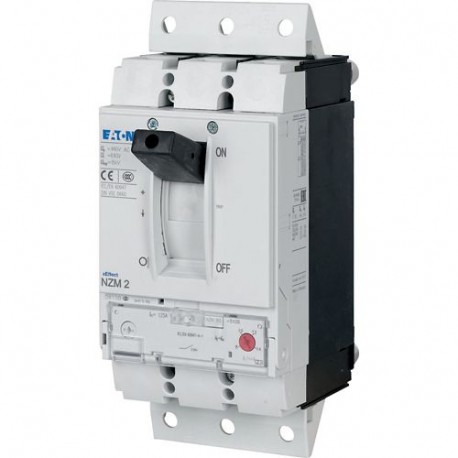

NZMB2-S200-SVE 113201 Y7-113201 EATON ELECTRIC Leistungsschalter, 3p, 200A, Steckeinsatz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMB2-S200-SVE 113201 Y7-113201 EATON ELECTRIC Leistungsschalter, 3p, 200A, Steckeinsatz

NZMB2-S200-SVE

113201

Y7-113201

EATON-MOELLER

Leistungsschalter, 3p, 200A, Steckeinsatz

NZMB2-S200-SVE

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 200A, plug-in module, B2-S200-SVE

Baureihe NZM.. -S Leistungsschalter decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Modulare Funktionsgruppen machen die Montage stets flexibel. Mit magnetischer Kurzschlussauslösung in Verbindung mit Überlastrelais. Mit Kurzschlussauslösung ohne Überlastauslösung. Hinweise: Leistungsschalter erfüllen alle Anforderungen der Schaltkategorie AC-3.

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,066.64
Stückpreis: $1,066.64
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

Mehr Infos



Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM magnetischer Kompaktleistungsschalter
Katalognummer
113201
Produkt Länge/Tiefe
180 mm
Produkthöhe
245 mm
Produktbreite
105 mm
Produktgewicht
2.768 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947
IEC
EAN
4015081127368
Modellcode
NZMB2-S200-SVE

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 440 V
Stromstärkewert
200 A
Betriebsspannung
440 V - 440 V
Leistungsschalter-Rahmentyp
NZM2
Erforderl. Zubehör
NZM2-XSVS
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Integriertes Gerät, Steckverbindungsmethode
Steckeinheit
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
48 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsleistung bei AC-3, 230 V
55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
110 kW
Abschalttechnik
Magnetisch
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
196 A (400 V AC-3)
Schutzart (IP), Vorderseite
IP66 (mit Türkupplungsdrehgriff)
IP40 (mit Blendrahmen)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Min. 2 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 24 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 16 mm x 0,8 mm an der Rahmenklemme
Min. 2 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Lebensdauer, elektrisch
7500 Schaltvorgänge bei 415 V AC-1
10000 Schaltvorgänge bei 400 V AC-1
Funktionen
Kurzschlussschutz
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
200 A
Einstellung Kurzschlussauslöser unverzögert - max
2500 A
Einstellung Kurzschlussauslöser unverzögert - min
1600 A
Griff-Typ
Kipphebel
Einstellung Momentanstrom (Ii) - max
44328 A
Einstellung Momentanstrom (Ii) - min
8 A
Anzahl der Schaltspiele pro Stunde - max
120
Überlaststromeinstellung (Ir) - max
0 A
Überlaststromeinstellung (Ir) - min
0 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
30 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
18.5 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
18.5 kA
Standardklemmen
Schraubklemme
Optionale Klemmen
Rahmenklemme. Anschluss auf der Rückseite. Tunnelanschlussklemme
Auslösetechnik
Thermomagnetische Rückstellung
Kurzschluss Gesamtausschaltzeit
< 10 ms
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Steuerkabel)
0,75 mm² - 2,5 mm² (1x)
0.75 mm² - 1,5 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
Min. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 24 mm x 8 mm direkt am rückseitigen Anschluss des Schalters
M8 an rückseitiger Verschraubung
Anschlusskapazität (Kupferleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
6 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 16 mm² (2x) an Rahmenklemme
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 16 mm² (1x) an Rahmenklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
25 mm² bis 185 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
25 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 70 mm² (2x) an Rahmenklemme
25 mm² bis 185 mm² (1x) an Rahmenklemme
25 mm² bis 70 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Bemess.-Kurzschl.-Ausschaltvermög. Icu (IEC/EN 60947) bei 400/415 V, 50/60 Hz
18.5 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
53 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
53 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
63 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Verlustleistung
38 W

ETIM for 113201 Niederspannungsschaltgeräte (EC000074)
Merkmal Wert
Überlastauslöser Stromeinstellung (EF002336) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 8 A
Mit thermischem Überlastschutz (EF006233) Nein
Phasenausfallempfindlich (EF007400) Nein
Auslösetechnik (EF007007) magnetisch
Bemessungsbetriebsspannung (EF001435) 440 V
Bemessungsbetriebsleistung bei AC-3, 230 V (EF007025) 55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 110 kW
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Ausführung des Betätigungselements (EF006976) Kipphebel
Gerätebauart (EF008240) Einbaugerät Steckeinsatztechnik
Mit integriertem Hilfsschalter (EF001387) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC (EF007049) 18.5 kA
Schutzart (IP) (EF005474) IP20
Höhe (EF000040) 245 mm
Breite (EF000008) 105 mm
Tiefe (EF000049) 180 mm
