EATON - MOELLERNZM Molded Case Automatic Switches NZMB2-S200-SVE 113201 Y7-113201 EATON ELECTRIC interruptor automático, sem relé de sobrecarga, 3P, Iu: 200A

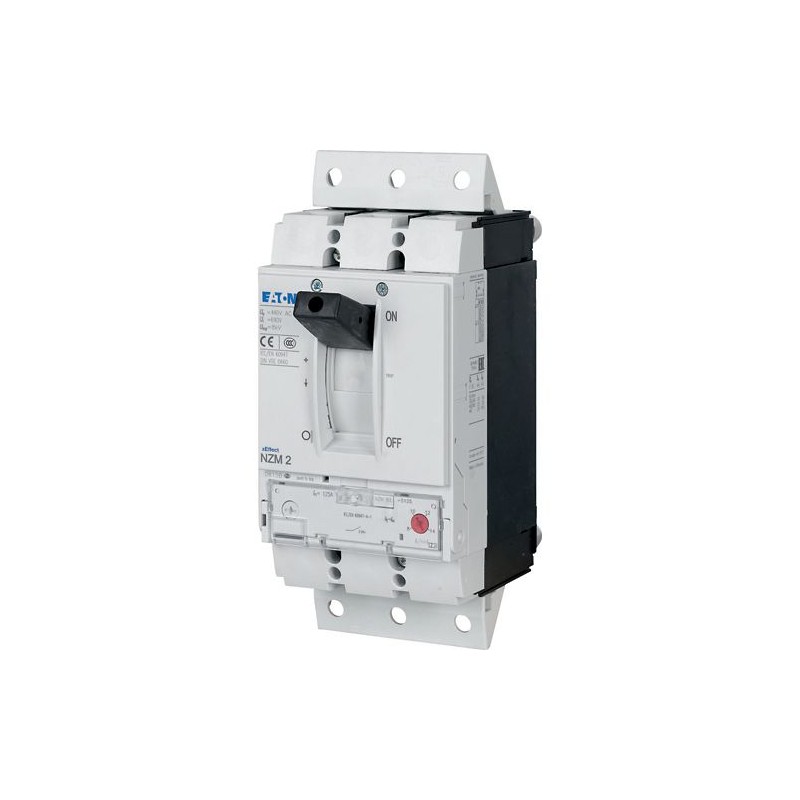

EATON - MOELLER NZMB2-S200-SVE 113201 Y7-113201 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

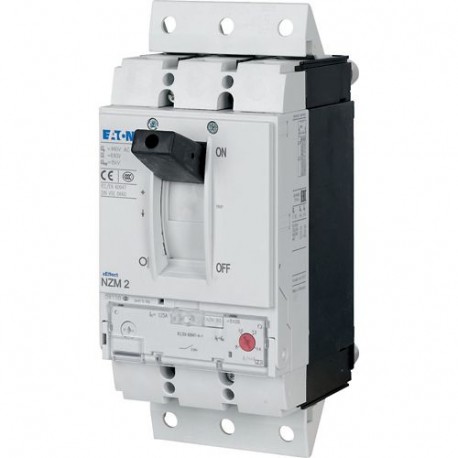

NZMB2-S200-SVE 113201 Y7-113201 EATON ELECTRIC interruptor automático, sem relé de sobrecarga, 3P, Iu: 200A

Referência: NZMB2-S200-SVE

Código: 113201

Número de catálogo: Y7-113201

Fabricante: EATON - MOELLER

Descrição:

interruptor automático, sem relé de sobrecarga, 3P, Iu: 200A
Int. Auto NZM, 3P, 200A, Plug-in
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 200A, plug-in module, B2-S200-SVE
Série NZM. Os disjuntores -S cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para o mercado de IEC. Os grupos de funções modulares sempre tornam a montagem mais flexível. Com a liberação de curto-circuito magnético em conexão com o relé de sobrecarga. Com curto-circuito soltura sem sobrecarga disparando. Notas: Os disjuntores atendem a todos os requisitos da categoria de comutação AC-3.

Categorias:

  • Aparelhos elétricos de baixa tensão > Disjuntor de proteção do motor
  • EATON - MOELLER > NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 875,23 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker magnetic
Catalog Number
113201
EAN
4015081127368
Product Length/Depth
180 mm
Product Height
245 mm
Product Width
105 mm
Product Weight
2.768 kg
Compliances
RoHS conform
Certifications
IEC/EN 60947
IEC
Model Code
NZMB2-S200-SVE

Dados técnicos - elétricos

Voltage rating
440 V - 440 V
Rated insulation voltage (Ui)
690 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
196 A (400 V AC-3)
Amperage Rating
200 A
Instantaneous current setting (Ii) - min
8 A
Instantaneous current setting (Ii) - max
44328 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short-circuit release non-delayed setting - min
1600 A
Short-circuit release non-delayed setting - max
2500 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
30 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
18.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
18.5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
63 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
53 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
53 kA
Rated operating power at AC-3, 230 V
55 kW
Rated operating power at AC-3, 400 V
110 kW
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Screw connection
Isolation
300 V AC (between the auxiliary contacts)
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
7500 operations at 415 V AC-1
10000 operations at 400 V AC-1
Direction of incoming supply
As required

Dados técnicos - comunicação

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
196 A (400 V AC-3)
Amperage Rating
200 A
Instantaneous current setting (Ii) - min
8 A
Instantaneous current setting (Ii) - max
44328 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short-circuit release non-delayed setting - min
1600 A
Short-circuit release non-delayed setting - max
2500 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
30 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
18.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
18.5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
63 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
53 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
53 kA
Rated operating power at AC-3, 230 V
55 kW
Rated operating power at AC-3, 400 V
110 kW
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Screw connection
Isolation
300 V AC (between the auxiliary contacts)
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
7500 operations at 415 V AC-1
10000 operations at 400 V AC-1
Direction of incoming supply
As required

Dados técnicos - mecânicos

Mounting Method
Built-in device plug-in technique
Plug-in unit
Degree of protection
IP20 (basic degree of protection, in the operating controls area)
IP20
Degree of protection (IP), front side
IP66 (with door coupling rotary handle)
IP40 (with insulating surround)
Degree of protection (terminations)
IP00 (terminations, phase isolator and strip terminal)
IP10 (tunnel terminal)
Protection against direct contact
Finger and back-of-hand proof to VDE 0106 part 100
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Switch off technique
Magnetic
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Lifespan, mechanical
20000 operations

ETIM for 113201 Componentes industriais para Baixa Tensão (EC000074)

Nome da característicaConfiguração de corrente da proteção contra sobrecargas (EF002336)
Valor da característica0 A
Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)
Valor da característica8 A
Nome da característicaCom proteção térmica (EF006233)
Valor da característicaNão
Nome da característicaSensível à falha de fase (EF007400)
Valor da característicaNão
Nome da característicaTécnica de disparo (EF007007)
Valor da característicaMagnético
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica440 V
Nome da característicaPotência de operação nominal em AC-3, 230 V (EF007025)
Valor da característica55 kW
Nome da característicaPotência de operação nominal em AC-3, 400 V (EF001364)
Valor da característica110 kW
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca basculante
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de conexão para dispositivo embutido
Nome da característicaCom interruptor auxiliar integrado (EF001387)
Valor da característicaNão
Nome da característicaCom passagem de subtensão integrada (EF001390)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaCapacidade de interrupção nominal de curto-circuito Icu a 400 V, CA (EF007049)
Valor da característica18.5 kA
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaAltura (EF000040)
Valor da característica245 mm
Nome da característicaLargura (EF000008)
Valor da característica105 mm
Nome da característicaProfundidade (EF000049)
Valor da característica180 mm
