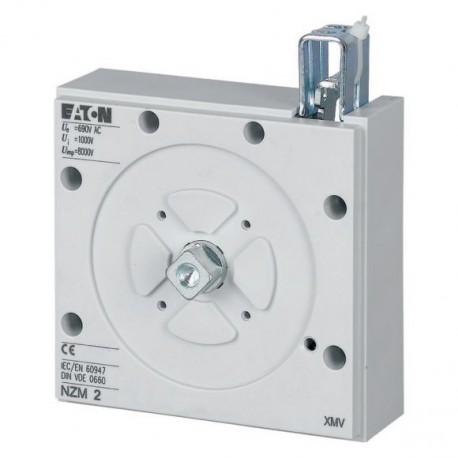

NZM2-XMV 281582 0004359009 EATON ELECTRIC Bloqueo mecánico mecánico, NZM2 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM2-XMV 281582 0004359009 EATON ELECTRIC Bloqueo mecánico mecánico, NZM2

NZM2-XMV

281582

0004359009

EATON-MOELLER

Disponible Envío el hoy

Bloqueo mecánico mecánico, NZM2

Más detalles


Interruptores de baja tensión > Enclavamiento mecánico para interruptor

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $80.98
Precio unitario: $80.98

Cantidad Precio
1+$80.98
2+$80.98
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Enclavamiento mecánico, tamaño 2
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: permite la interconexión de 2, 3 o hasta 4 interruptores, incluyendo diferentes de la construcción del tamaño de los interruptores, entre entradas digitales.para cada interruptor de un módulo de enclavamiento NZM...-XMV y un mango giratorio en el interruptor NZM...-XDV o una puerta de acoplamiento giratorio manejar NZM...-XTVD y Bowden se necesitan cables. No se puede combinar con UL/CSA puerta de acoplamiento giratorio maneja NZM...-XTV...-NA o en paralelo a los mecanismos, el lado de la pared de los operadores y del operador remoto así como de aislamiento rodea. Puede ser utilizado para: NZM2(-4) , PN2(-4), N(N/S)2(-4)

Programa de entrega

Descripción
Permite el enclavamiento de 2, 3 o 4 interruptores, incluyendo diferentes de la construcción del tamaño de los interruptores, con NZM-XBZ... cables Bowden.
Para el uso con
NZM2(-4)
PN2(-4), N(S)2(-4)
Notas

No se puede combinar con NZM...-XTV...-NA de la puerta de acoplamiento mangos giratorios.

Al menos 2 de enclavamiento módulos necesarios para ensamblar un enclavamiento mecánico.

Las combinaciones posibles y enclavamiento de las versiones → de Ingeniería

El fin de cable Bowden por separado.

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Mecánico enclavamiento para interruptor (EC001044)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación / Mecánico enclavamiento para interruptor ([email protected] [AKN341013])
Contactos auxiliares, extensible
No
Número de contactos contacto normalmente cerrado
Cero
Número de contactos contacto normalmente abierto
Cero

Aprobaciones

Normas De Producto
UL489; CSA-C22.2 Nº 5-09; la norma iec60947, marcado CE
UL File No.
E140305
UL Categoría de Control No.
DIHS
Archivo CSA No.
Cero veintidos mil ochenta y seis
CSA Clase No.
1437-01
América Del Norte Certificación
En la lista UL, certificación CSA

Dimensiones

123X345
NZM2-XMV + NZM2-XD
123X524
NZM2-XMV + NZM2-XTVD(V)(R)
123X525
NZM2-XMV + NZM2-XTVD(V)(R)-60
123X526
NZM2-XMV + NZM2-XTVD(V)(R)-0
① Punta Especial
