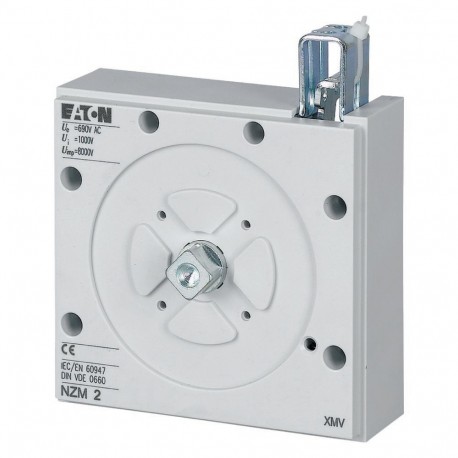

NZM2-XMV 281582 Y7-281582 EATON ELECTRIC Verriegelung, mechanisch, Baugrösse 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XMV 281582 Y7-281582 EATON ELECTRIC Verriegelung, mechanisch, Baugrösse 2

NZM2-XMV

281582

Y7-281582

EATON-MOELLER

Verriegelung, mechanisch, Baugrösse 2

NZM2-XMV

Eaton Moeller series NZM - Molded Case Circuit Breaker. Interlock, mechanical, size 2

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: ermöglicht die Verriegelung von 2, 3 oder bis zu 4 Schaltern, auch unterschiedlich baugroßen Schaltern, zwischen digitalen Eingängen. Für jeden Schalter wird ein Verriegelungsmodul NZM...-XMV und ein Drehgriff am Schalter NZM...-XDV oder ein Türkupplungsdrehgriff NZM...-XTVD und Bowdenzüge benötigt. Nicht kombinierbar mit UL/CSA-Türkupplungen, Drehgriffen NZM...-XTV...-NA oder Parallelmechanismen, Seitenwandantrieben und Fernbedienern sowie isolierenden Einfassungen. Verwendbar für: NZM2(-4) , PN2(-4), N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Mechanische Verriegelung für Schalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $96.86
Stückpreis: $96.86
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller series NZM mounting accessory
Catalog Number
281582
Product Length/Depth
105 mm
Product Height
55 mm
Product Width
125 mm
Product Weight
0.492 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
UL (File No. E140305)
CSA (Class No. 1437-01)
UL489
UL (Category Control Number DIHS)
CE marking
CSA-C22.2 No. 5-09
CSA (File No. 22086)
IEC60947
UL listed
CSA certified
EAN
4015082815820
Model Code
NZM2-XMV

Produktspezifikationen

Used with
NZM2-4
PN2
N2
NZM2
N2-4
PN2(-4)
NS2
NZM2(-4)
NZM2-NA
N(S)2(-4)
PN2-4
Type
Accessory. Mechanical interlock
Special features
Allows interlocking of 2, 3 or 4 switches, including different construction sized switches, with NZM-XBZ... bowden cables.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2
Accessory/spare part type
Other

ETIM for 281582 Niederspannungsschaltgeräte (EC001044)
Merkmal Wert
Hilfskontakte anbaubar (EF001450) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XMV Y7-281582 281582 ES_281581.pdf 3 Mbytes NZM2-XMV Y7-281582 281582 ES_281581.pdf
