> >>PN3-XPA 283473 0004359012 ELECTRIC Mecanismo de accionamiento paralelo
Anterior producto Siguiente producto

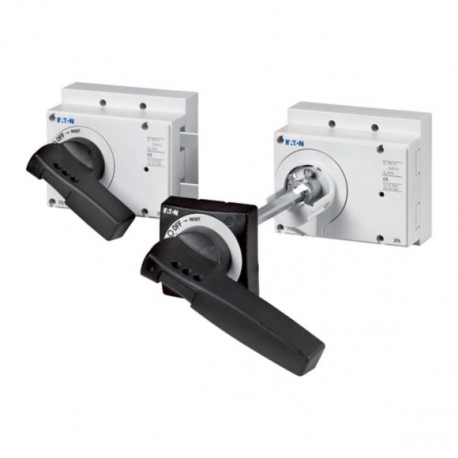

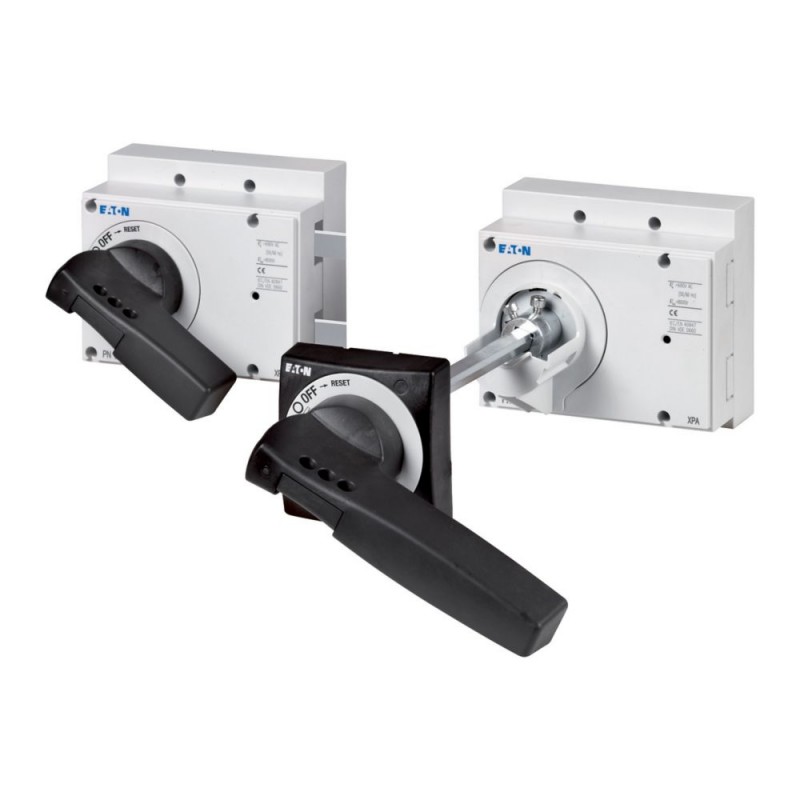

PN3-XPA 283473 0004359012 EATON ELECTRIC Mecanismo de accionamiento paralelo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PN3-XPA 283473 0004359012 EATON ELECTRIC Mecanismo de accionamiento paralelo

PN3-XPA

283473

0004359012

EATON-MOELLER

Mecanismo de accionamiento paralelo

Más detalles


Interruptores de baja tensión > Maneta para dispositivos de conmutación

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $279.52
Precio unitario: $279.52

Cantidad Precio
1+$279.52
2+$266.86
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


En paralelo mecanismo de
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: accionamiento simultáneo de 2 PN interruptores-seccionadores del mismo tipo montados lado a lado. No UL/CSA aprobado. 1 x mango giratorio en el interruptor (no bloqueable), incluido como estándar. 1 x puerta de acoplamiento giratorio de la manija (no bloqueable), incluido como estándar. no adecuado para uso como un interruptor principal puede ser utilizado para: PN3(-4) + PN3(-4)

Programa de entrega

Descripción
Accionamiento simultáneo de 2 PN interruptores-seccionadores del mismo tipo montado en la side-by-side
no UL/CSA aprobado
Para el uso con
PN3(-4) + PN3(-4)
Notas

PN3

  • 1 x mango giratorio en el interruptor (no puede ser entrelazada) suministrado.
  • 1 x puerta de acoplamiento giratorio de la manija (no puede ser entrelazada) suministrado.
  • No adecuado para uso como un interruptor principal.
Notas

Eje de extensión (-XV4(6)), además, necesario para la puerta de acoplamiento giratorio de manejar.

No se puede combinar con enclavamiento mecánico, aislamiento rodea, del lado de la pared de los operadores o de los operadores remotos

Para uso de Emergencia-dispositivo de Parada de

Para esto la puerta de acoplamiento rotativo mango requiere de un intercambio pulgar-empuñadura en rojo/amarillo, de acuerdo a los siguientes números de orden.

  • para PN1 y PN2: NZM2‐XDGVR ￫ 100747
  • para PN3: NZM3‐XDGVR ￫ 100764;Nota:La función de bloqueo de estos pulgar de presión no debe ser utilizado.

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Asa para poder interruptor de circuito (EC000229)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Asa para dispositivos de conmutación ([email protected] [AKF012014])
Con cerradura
No
Color
Negro
Adecuado para parada de emergencia
No
Con eje de extensión de la
No
Adecuado para la alimentación de interruptor de circuito
Sí
Adecuado para el interruptor-seccionador
Sí

Dimensiones

123X544
PN3-XPA + NZM3-XD
123X539
PN3-XPA + NZM3-XTD
123X540
PN3-XPA + NZM3-XTD-60
123X541
PN3-XPA + NZM3-XTD-0
① Punta Especial
