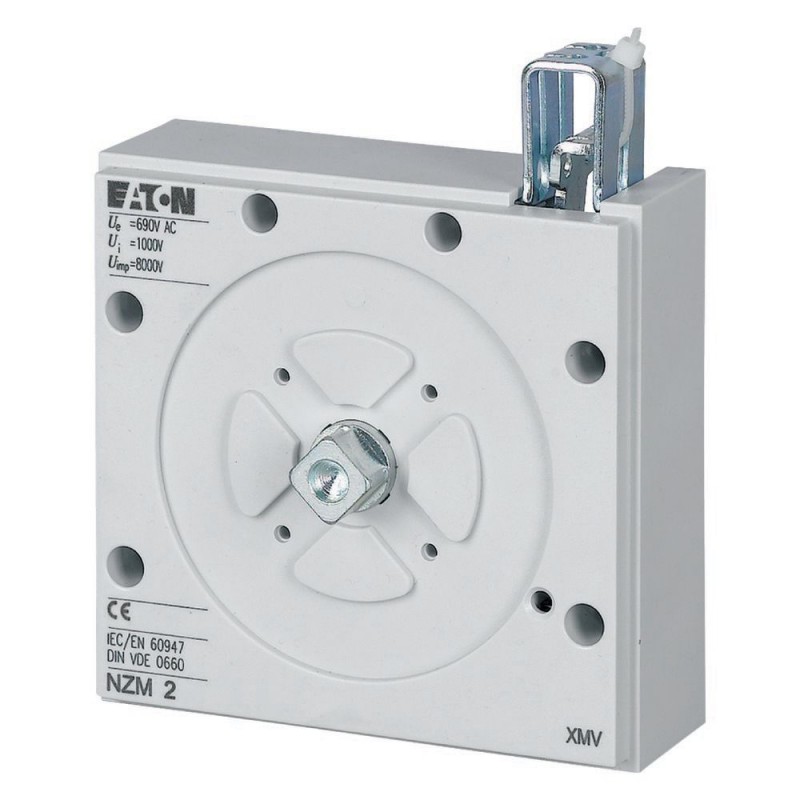

NZM2-XMV 281582 0004359009 EATON ELECTRIC Verrouillage, mécanique, taille 2 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XMV 281582 0004359009 EATON ELECTRIC Verrouillage, mécanique, taille 2

NZM2-XMV

281582

0004359009

EATON-MOELLER

Disponible Expédition hui

Verrouillage, mécanique, taille 2

Plus de détails


Appareillage industriel basse tension > Verrouillage mécanique d'interrupteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $85.15
Prix unitaire: $85.15

Quantité Prix
1+$85.15
2+$85.15
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Verrouillage, mécanique, taille 2
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Permet, à l’aide des câbles sous gaine, l’interverrouillage de 2, 3, ou 4 appareils, y compris de tailles différentes. Prévoir pour chaque appareil un module de verrouillage NZM..-XMV et une poignée rotative sur disjoncteur NZM..-XDV ou une poignée à commande rompue sur porte NZM..-XTVD, ainsi que des câbles sous gaine. Non combinable avec les poignées rotatives à commande rompue sur porte UL/CSA NZM..-XTV..-NA ou les commandes parallèles ou latérales, la télécommande ainsi que les cadres d'étanchéité. Utilisation pour : NZM2(-4), PN2(-4), N(S)2(-4)

Gamme de livraison

Description
Permet, à l'aide de câbles sous gaine NZM-XBZ..., l'interverrouillage de 2, 3 ou 4 appareils dont les tailles peuvent être différentes.
Utilisation avec
NZM2(-4)
PN2(-4), N(S)2(-4)
Remarques

Pas de combinaison avec poignées rotatives à commande rompue sur porte NZM…-XTV…-NA.

Pour le verrouillage mécanique, il faut au moins 2 modules de verrouillage.

Combinaisons et variantes de verrouillage possibles → Etude

Câbles sous gaine à commander séparément.

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Verrouillage mécanique d'interrupteur (EC001044)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Interverrouillage mécanique pour interrupteur ([email protected] [AKN341013])
contacts auxiliaires à ajouter
non
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant que contacts à fermeture
0

Homologations

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

Encombrements

123X345
NZM2-XMV + NZM2-XD
123X524
NZM1-XMV + NZM1-XTVD(V)(R)
123X525
NZM1-XMV + NZM1-XTVD(V)(R)-0
123X526
NZM2-XMV + NZM2-XTVD(V)(R)-0
① Extrémité spéciale
