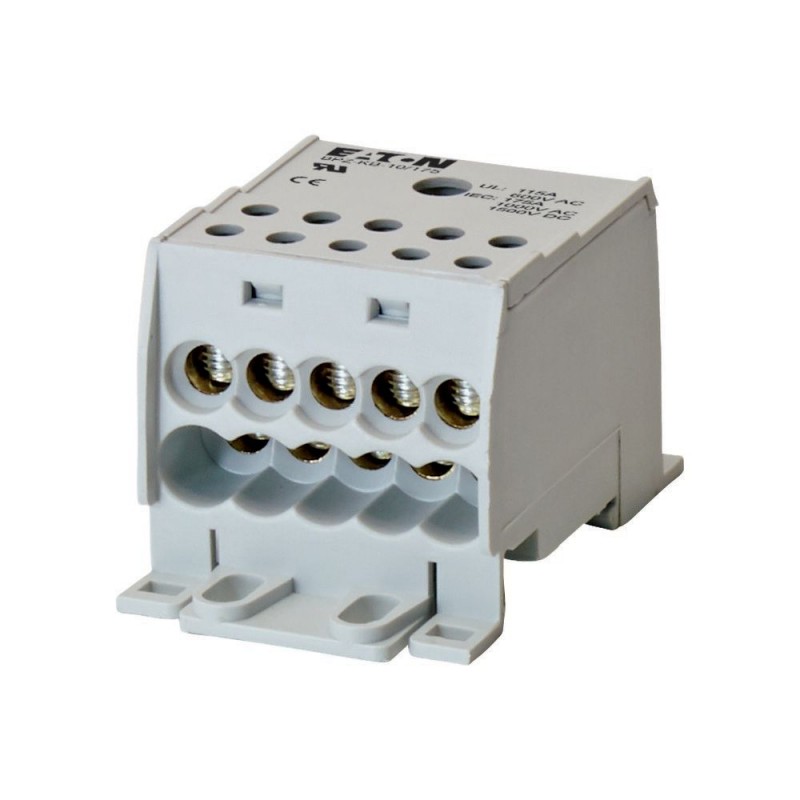

BPZ-KB-10/175 102715 Y7-102715 EATON ELECTRIC Bloque distribuidor 1P, 175A, 10 terminales salida Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPZ-KB-10/175 102715 Y7-102715 EATON ELECTRIC Bloque distribuidor 1P, 175A, 10 terminales salida

BPZ-KB-10/175

102715

Y7-102715

EATON-MOELLER

Bloque distribuidor 1P, 175A, 10 terminales salida

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 175A, 10 output terminals

Bornes de 1 polo, BPZ-KB, corriente nominal de servicio 175 A, para conductor de cobre. El montaje en carril DIN o placa de montaje, homologado por UL, hace que el cableado requiera menos tiempo, se requiere aproximadamente un 80% menos de espacio. Diseño de módulos, los sistemas de 1 a 4 polos se pueden ensamblar mediante el uso de varios bloques. Grado de protección IP20, tensión de funcionamiento máx. 1000 V AC, 1500 VDC. Equipo suministrado: 1 bloque de terminales de 1 polo

Más detalles


Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución

Cajas y armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $33.40
Precio unitario: $33.40
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Basic LV systems Low voltage switchgear
Catalog Number
102715
EAN
4015081025756
Product Length/Depth
43 mm
Product Height
71 mm
Product Width
45 mm
Product Weight
0.23 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
UL 1059
Model Code
BPZ-KB-10/175

Product specifications

Special features
Functions
Additional equipment
Torque rating
6 Nm - 10 Nm / 53.1 lbf - 88.5 lbf (incoming). 3 Nm - 4 Nm / 26.5 lbf - 35.4 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
70 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
70 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
175 A
Rated short-time withstand current (Icw)
11 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Single-pole
Degree of protection
IP20
Mounting position
Universal
Clamp material
Plain
Brass
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Mounting method
Flush mounting
Floor standing distribution board
Surface mounting
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
11
Number of clamping units per pole
11
Rated peak withstand current
30 kA
Voltage rating at AC Cu (CSA) - max
600 VAC
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at AC Cu (UL) - max
600 VAC
Rated operation current (Ie) Cu (CSA)
175 A
Rated operation current (Ie) Cu (IEC)
175 A
Rated operation current (Ie) Cu (UL)
175 A
Terminal capacity (single/multi-wire)
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))
6 - 2/0 AWG (incoming)
14 - 6 AWG (outgoing)
14 - 8 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing)
16 mm² - 70 mm² (incoming)
6 - 1 AWG (incoming, fine wire (with sleeve))
16 mm² - 50 mm² (incoming, fine wire (with sleeve))

ETIM for 102715 Sistemas de distribución de energía/conmutadores (EC001894)
Característica Valor
Altura (EF000040) 71 mm
Anchura (EF000008) 45 mm
Profundidad (EF000049) 43 mm
Corriente nominal máxima (EF007926) 175 A
Número de polos (EF001391) 1
Secc. transv. conductor flexible (trenzado fino) c/casquillo terminal de cable (EF003460) 2.5 mm²
Sección transversal de conductor rígido (simple/tranzado) (EF003462) 2.5 mm²
Número de puntos de fijación por polo (EF002519) 11
Con carril PE (EF007967) No
Con carril N (EF007963) No
