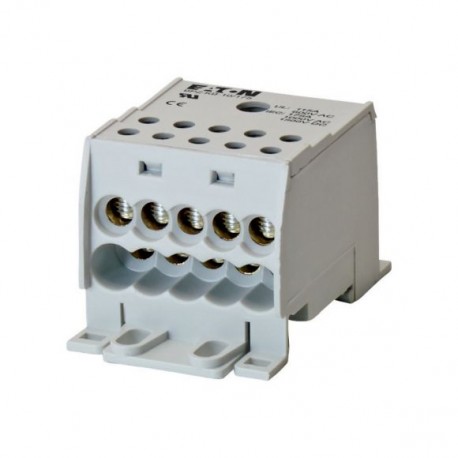

BPZ-KB-10/175 102715 Y7-102715 EATON ELECTRIC Repartiteur tetrapolaire 10/175A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BPZ-KB-10/175 102715 Y7-102715 EATON ELECTRIC Repartiteur tetrapolaire 10/175A

BPZ-KB-10/175

102715

Y7-102715

EATON-MOELLER

Repartiteur tetrapolaire 10/175A

BPZ-KB-10/175

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 175A, 10 output terminals

Bornier 1 pôle, BPZ-KB, courant nominal de fonctionnement 175 A, pour conducteur en cuivre. Le montage sur rail DIN ou sur plaque de montage, homologué UL, rend le câblage moins chronophage, environ 80 % d’espace en moins. Conception modulaire, les systèmes de 1 à 4 pôles peuvent être assemblés à l’aide de plusieurs blocs. Degré de protection IP20, tension de fonctionnement max. 1000 V AC , 1500 VDC. Equipement fourni : 1 bornier 1 pôle

Plus de détails


Systèmes de distribution d'énergie / Commutateurs > Module de distribution pour bornes

Coffrets et armoires industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $33.40
Prix unitaire: $33.40
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEnergy Basic LV systems Low voltage switchgear
Catalog Number
102715
Model Code
BPZ-KB-10/175
EAN
4015081025756
Product Length/Depth
43 mm
Product Height
71 mm
Product Width
45 mm
Product Weight
0.23 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
UL 1059

Delivery program

Amperage rating
175 A
Number of poles
Single-pole

Technical data - electrical

Voltage rating at AC Cu (CSA) - max
600 VAC
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at AC Cu (UL) - max
600 VAC
Voltage rating at DC Cu (IEC) - max
1500 VDC
Rated peak withstand current
30 kA
Rated operation current (Ie) Cu (CSA)
175 A
Rated operation current (Ie) Cu (IEC)
175 A
Rated operation current (Ie) Cu (UL)
175 A
Rated short-time withstand current (Icw)
11 kA

Technical data - mechanical

Mounting method
Flush mounting
Floor standing distribution board
Surface mounting
Mounting position
Universal
Number of clamp positions per pole
11
Number of clamping units per pole
11
Terminal capacity (single/multi-wire)
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))
6 - 2/0 AWG (incoming)
14 - 6 AWG (outgoing)
14 - 8 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing)
16 mm² - 70 mm² (incoming)
6 - 1 AWG (incoming, fine wire (with sleeve))
16 mm² - 50 mm² (incoming, fine wire (with sleeve))
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
70 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
70 mm²
Clamp material
Plain
Brass
Torque rating
6 Nm - 10 Nm / 53.1 lbf - 88.5 lbf (incoming). 3 Nm - 4 Nm / 26.5 lbf - 35.4 lbf (outgoing)
Housing color
Light gray (RAL 7035)
Housing material
PA66

Design verification as per IEC/EN 61439 - technical data

Heat deflection temperature
100 °C

Additional information

Comparative tracking index (CTI)
600 V
Flame classification (UL 94)
V-0
Functions
Additional equipment
Special features

ETIM for 102715 Systèmes de distribution d'énergie / Commutateurs (EC001894)
Caractéristique Valeur
Hauteur (EF000040) 71 mm
Largeur (EF000008) 45 mm
Profondeur (EF000049) 43 mm
Courant assigné max. (EF007926) 175 A
Nombre de pôles (EF001391) 1
Section de conducteur flexible (fil fin) avec embout de câble (EF003460) 2.5 mm²
Section de conducteur rigide (monofilaire/multifilaire) (EF003462) 2.5 mm²
Nombre de positions de serrage par pôle (EF002519) 11
Avec rails PE (EF007967) Non
Avec rails N (EF007963) Non
