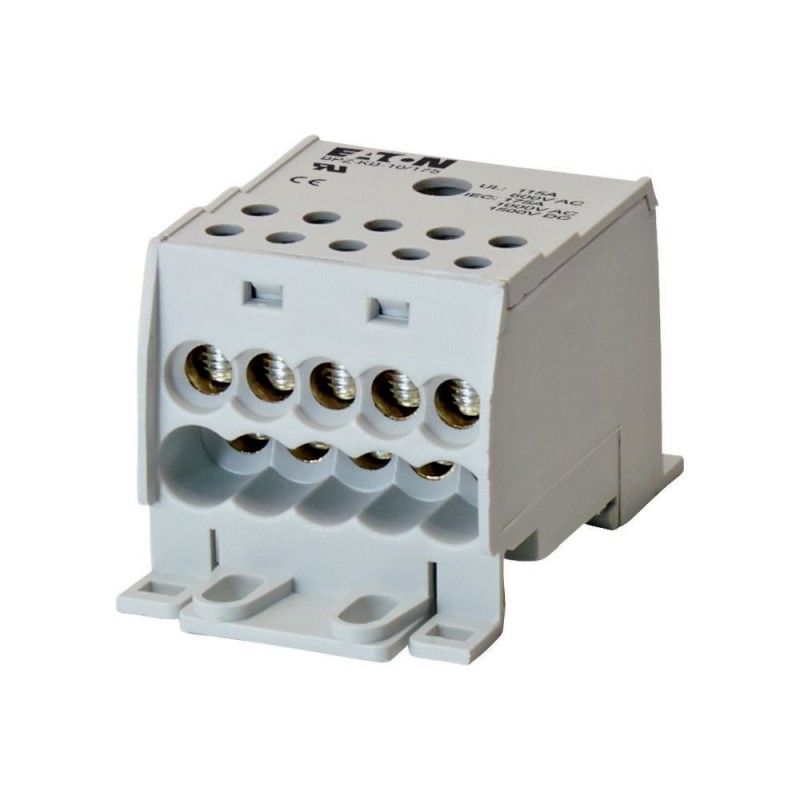

BPZ-KB-10/175 102715 Y7-102715 EATON ELECTRIC Eaton XVTL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPZ-KB-10/175 102715 Y7-102715 EATON ELECTRIC Eaton XVTL

BPZ-KB-10/175

102715

Y7-102715

EATON-MOELLER

Eaton XVTL

Bloco distribuidor 1P, 175A, 10 terminais de saída

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 175A, 10 output terminals

Bornes de 1 polo, BPZ-KB, corrente de operação nominal 175 A, para condutor de cobre. O trilho DIN listado pela UL ou a montagem da placa de montagem tornam a fiação menos demorada, aproximadamente 80% menos espaço é necessário. Design do módulo, sistemas de 1 a 4 pólos podem ser montados usando vários blocos. Grau de proteção IP20, tensão máxima de operação 1000 V AC, 1500 VDC. Equipamento fornecido: 1 x bloco de terminais de 1 polo

Mais detalhes


Sistemas de distribuição de energia / switches > Terminais de painel de distribuição

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $33.61
Preço unitário: $33.61
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic LV systems Low voltage switchgear
Catalog Number
102715
EAN
4015081025756
Product Length/Depth
43 mm
Product Height
71 mm
Product Width
45 mm
Product Weight
0.23 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
UL 1059
Model Code
BPZ-KB-10/175

Especificações do produto

Special features
Functions
Additional equipment
Torque rating
6 Nm - 10 Nm / 53.1 lbf - 88.5 lbf (incoming). 3 Nm - 4 Nm / 26.5 lbf - 35.4 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
70 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
70 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
175 A
Rated short-time withstand current (Icw)
11 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Single-pole
Degree of protection
IP20
Mounting position
Universal
Clamp material
Plain
Brass
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Mounting method
Flush mounting
Floor standing distribution board
Surface mounting
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
11
Number of clamping units per pole
11
Rated peak withstand current
30 kA
Voltage rating at AC Cu (CSA) - max
600 VAC
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at AC Cu (UL) - max
600 VAC
Rated operation current (Ie) Cu (CSA)
175 A
Rated operation current (Ie) Cu (IEC)
175 A
Rated operation current (Ie) Cu (UL)
175 A
Terminal capacity (single/multi-wire)
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))
6 - 2/0 AWG (incoming)
14 - 6 AWG (outgoing)
14 - 8 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing)
16 mm² - 70 mm² (incoming)
6 - 1 AWG (incoming, fine wire (with sleeve))
16 mm² - 50 mm² (incoming, fine wire (with sleeve))

ETIM for 102715 Sistemas de distribuição de energia (EC001894)
Característica Valor
Altura (EF000040) 71 mm
Largura (EF000008) 45 mm
Profundidade (EF000049) 43 mm
Máx. corrente estipulada (EF007926) 175 A
Número de polos (EF001391) 1
Secção flexível do condutor com extremidade do cabo (EF003460) 2.5 mm²
Secção de condutor rígido (unifilar/multifilar) (EF003462) 2.5 mm²
Número de pontos de fixação por polo (EF002519) 11
Com barramento PE (EF007967) Não
Com calha N (EF007963) Não
