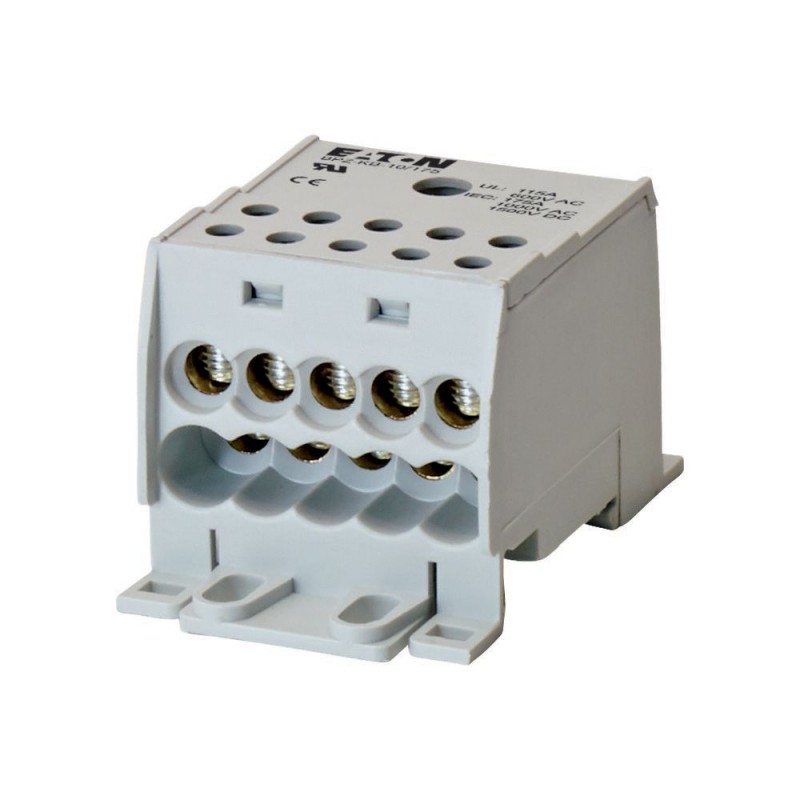

BPZ-KB-10/175 102715 2459291 EATON ELECTRIC Коробка распределительная Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

BPZ-KB-10/175 102715 2459291 EATON ELECTRIC Коробка распределительная

BPZ-KB-10/175

102715

2459291

EATON-MOELLER

Коробка распределительная

Подробнее


Системы распределения энергии > Клеммный распределитель в сборе (кросс-модуль)

Промышленные ящики и шкафы

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $28.91
Цена за единицу: $28.91

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание

▲


Коробка распределительная

Программа поставок

Тип монтажа
Напольный распределитель
Монтаж на поверхность
Установка в переднюю панель
Класс защиты
IP20
установочное положение
универсальные
Полюсы
1-полюсный
ширина
45 мм
Глубина
43 мм
Высота
71 мм
Количество зажимов на полюс
11
Расчетный рабочий ток
175 A

Технические характеристики

Общая информация
Стандарты и предписания
IEC 60 947 -7 -1
UL 1059
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)
соответствующий
Температуроустойчивость
100 °C
Класс пожароустойчивости по UL94
V-0
Значение CTI изоляции
600 В
Класс защиты
IP20
Указания по монтажу
Монтаж на DIN-рейку и на монтажную панель
Экономия времени при электрической разводке
Ок. 80% сэкономленного места
Модульный монтаж, с помощью нескольких блоков могут быть построены системы на 1 - 4 полюса
Электрический
IECМакс. электрическая нагрузка / Cu
175 A
IECМакс. рабочее напряжение / Cu
1000 В перем. тока
IECМакс. рабочее напряжение / Cu
1500 В пост. тока
ULМакс. электрическая нагрузка / Cu
175 A
ULМакс. рабочее напряжение / Cu
600 В перем. тока
CSAМакс. электрическая нагрузка / Cu
175 A
CSAМакс. рабочее напряжение / Cu
600 В перем. тока
Номинальная устойчивость к импульсному току [Ipk]
30 кА
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (t=1s) [Icw]
11 кА
материал
МатериалКорпус клеммы
Латунь
Материалкорпус
PA66
МатериалРезьбовой штифт с внутренним шестигранником
Сталь
Качество поверхностиКорпус клеммы
Без маркировки
Качество поверхностиРезьбовой штифт с внутренним шестигранником
Оцинкованный
Цветкорпус
серый, RAL 7035
Поперечные сечения соединения
Доступодножильный/многожильный
16 - 70 мм²
Доступодножильный/многожильный
6 - 2/0 AWG
Доступтонкопроволочный (с оконечной муфтой)
16 - 50 мм²
Доступтонкопроволочный (с оконечной муфтой)
6 - 1 AWG
ДоступBращающий момент
6 - 10 Нм
ДоступBращающий момент
53,1 - 88,5 lbf
Отвододножильный/многожильный
2.5 - 16 мм²
Отвододножильный/многожильный
14 - 6 AWG
Отводтонкопроволочный (с оконечной муфтой)
2.5 - 10 мм²
Отводтонкопроволочный (с оконечной муфтой)
14 - 8 AWG
ОтводBращающий момент
3 - 4 Нм
ОтводBращающий момент
26,5 - 35,4 lbf

Технические характеристики согласно ETIM 7.0

Energy distribution systems (EG000015) / Distributor assembly terminal blocks (EC001894)
Электротехника, электроника, системы автоматизации / Электроизоляционные и контактные материалы / Energy distribution system / Distributor assembly terminal blocks ([email protected] [ACO381011])
Height
71 mm
Width
45 mm
Depth
43 mm
Max. rated current
175 A
Number of poles
1
Conductor cross section flexible (fine-strand) with cable end sleeve
2.5 - 70 mm²
Conductor cross section solid (solid, stranded)
2.5 - 70 mm²
Number of clamp positions per pole
11
With PE-rail
No
With N-rail
No
