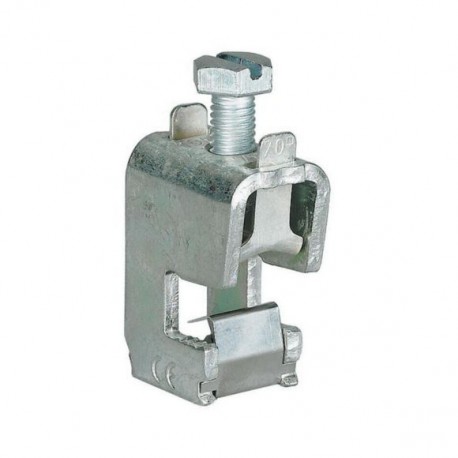

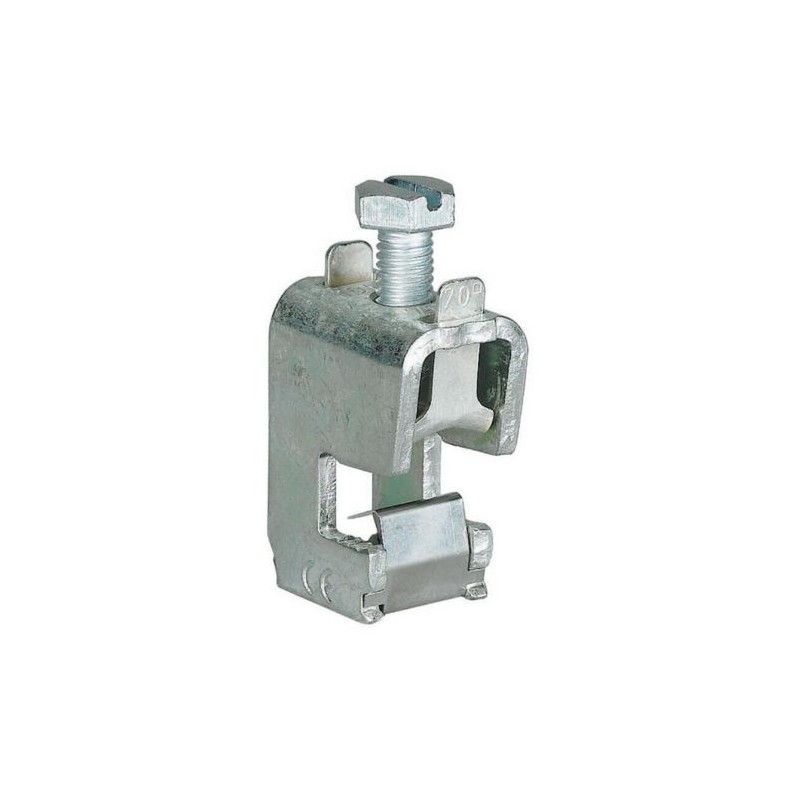

AKU70/10 107193 Y7-107193 EATON ELECTRIC Terminal para embarrado 16-70mm², 10 mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AKU70/10 107193 Y7-107193 EATON ELECTRIC Terminal para embarrado 16-70mm², 10 mm

AKU70/10

107193

Y7-107193

EATON-MOELLER

25

Terminal para embarrado 16-70mm², 10 mm

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Conductor connection terminal 16-70mm², 10 mm

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $106.85
Precio unitario: $4.27
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107193
EAN
4015081069569
Product Length/Depth
21 mm
Product Height
42 mm
Product Width
32 mm
Product Weight
0.07 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL (File No. E307559)
UL508A
CE marking
CSA (Class No. 3211-37)
UL (Category Control Number NMTR2, NMTR8)
IEC 60439-1
North America (UL listed, CSA certified)
CSA-C22.2 No. 14
CSA (File No. 236217)
Model Code
AKU70/10

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
400 A
Rated operational current
400 A
Rated operational current (Ie) - max
400 A

Technical data - mechanical

Degree of protection
Feeder circuits
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Busbar thickness - min
10 mm
Busbar thickness - max
10 mm
Busbar width - min
0 mm
Busbar width - max
0 mm
Terminal contact area
14 mm x 14 mm
Terminal capacity (conductor)
16 mm² - 70 mm²
3 segments of 9 mm x 0.8 mm (2x)
AWG 4 - AWG 2/0
9 mm x 0.8 mm (6x)
Conductor cross section - max
70 mm²
Width clamp
20.5 mm

Additional information

Functions
Universal conductor connection terminal
Connections
Current limiting circuit breaker, refer to approbation report
Special features
With integrated retaining spring, open terminal chamber and captive terminal screw
Suitable for
Round conductor connection
Strip conductor connection
Flat rail
Sector conductor connection
Used with
All 10 mm thick flat busbars
Feeder circuits
Connection
60 mm system
185 mm system
Compact system

ETIM for 107193 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 10 mm
Anchura de las barras colectoras (EF007219) 0 mm
Apto para (EF000073) Carril plano
Anchura de la abrazadera (EF007092) 20.5 mm
Sección máxima de conductor (EF004969) 70 mm²
Corriente de funcionamiento nominal máx. (EF007356) 400 A
Apto para la conexión de conductor redondo (EF007258) Sí
Apto para la conexión de conductor de sector (EF007260) Sí
Apto para la conexión de conductor de cinta (EF007242) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
