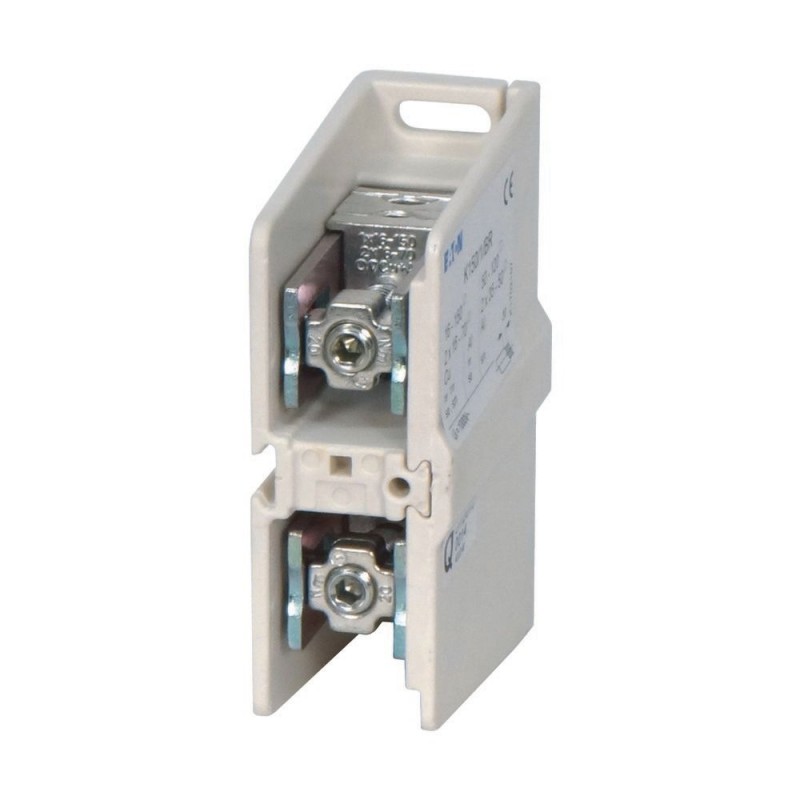

K150/1 089085 Y7-89085 EATON ELECTRIC Connection terminal, 250A, 1p, flat/round Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K150/1 089085 Y7-89085 EATON ELECTRIC Connection terminal, 250A, 1p, flat/round

K150/1

089085

Y7-89085

EATON-MOELLER

Connection terminal, 250A, 1p, flat/round

Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 250A, 1p, flat/round

K terminales de conexión, para AL y CU, un lado redondo y el otro lado plano, corriente nominal de funcionamiento Ie = 250 A, polos = 1, capacidades de terminales: Cable redondo de cobre trenzado, trenzado sectorial, cable redondo sólido, sólido sectorial y conductor redondo de aluminio sólido, sólido sectorial = 1x35-150 mm² o 2x16-70 o sólido sectorial de aluminio = 1x50-120 o 2x35-50. Otro lado: banda de cobre 1x(4x16x0.8) a 2x(6x16x0.8) o barra de Cu = 18x4 mm, notas: Kits de conversión para terminal de regleta en conexión de cable disponibles por separado, cubiertas de terminales disponibles por separado

Más detalles


Sistemas de distribución de energía / conmutadores > Terminal de línea principal

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $119.97
Precio unitario: $119.97
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
089085
EAN
4015080890850
Product Length/Depth
105 mm
Product Height
115 mm
Product Width
37 mm
Product Weight
0.653 kg
Compliances
RoHS conform
Model Code
K150/1

Product specifications

Special features
Type
  • Accessory panel building
  • General switchboard accessory
Features
Contact safe
Accessory/spare part type
Terminations
Terminals, 160 – 1000 A
Used with
Accessory panel building
General switchboard accessory
Connection type
Clamp
Screwing
Number of poles
Single-pole
Rated operation current (Ie)
250 A
Mounting method
Screw
Suitable for
Useful for stranded conductors
Terminal capacity (copper band)
1 segment of 16 mm x 0.8 mm (4x) - 2 segments of 16 mm x 0.8 mm (6x) for flat strip
Nominal current
250 A
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
2
Number of connections (Greater Than 250 kcmil)
0
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
2
Rated insulation voltage (Ui)
1000 VAC
Number of outputs
2
Terminal capacity (aluminum cable)
35 mm² - 50 mm² (2x)
50 mm² - 120 mm² (1x)
Terminal capacity (conductor)
18 mm x 4 mm
Terminal capacity (copper/aluminum cable)
35 mm² - 150 mm² (1x)
16 mm² - 70 mm² (2x)
Conductor cross section, input - max
150 mm²
Conductor cross section, output - min
16 mm²
Conductor cross section, input - min
16 mm²
Conductor cross section, input AWG - min
0 mm²
Conductor cross section, input AWG - max
0 mm²
Conductor cross section, output - max
150 mm²
Conductor cross section, output AWG - max
0 mm²
Conductor cross section, output AWG - min
0 mm²
Number of inputs
1

ETIM for 089085 Sistemas de distribución de energía/conmutadores (EC000275)
Característica Valor
Número de polos (EF001391) 1
Intensidad nominal (EF000001) 250 A
Método de conexión (EF000124) Atornillar
Método de montaje (EF000003) Tornillo
Número de entradas (EF000318) 1
Número de salidas (EF000319) 2
Apto para conductores masivos (EF007816) No
Apto para conductores trenzados (EF007818) Sí
Apto para conductores de hilo fino (EF007804) No
Apto para cables trenzados finos sin puntera (EF016327) No
Apto para cables trenzados extrafinos (EF016328) No
Apto para cables trenzados extrafinos sin puntera (EF016329) No
Sección del conductor - entrada (EF016330) 16 mm²
Sección del conductor - salida (EF016331) 16 mm²
Sección del conductor - entrada AWG (EF016332) 0
Sección del conductor - salida AWG (EF016333) 0
Contacto seguro (EF004521) Sí
Altura (EF000040) 115 mm
Anchura (EF000008) 37 mm
Profundidad (EF000049) 105 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
K150/1 Y7-89085 089085 ES_046374.pdf 2 Mbytes K150/1 Y7-89085 089085 ES_046374.pdf
