EATON - MOELLERAcessórios de conexão para gabinetesAKU70/10 107193 Y7-107193 EATON ELECTRIC Eaton XVTL

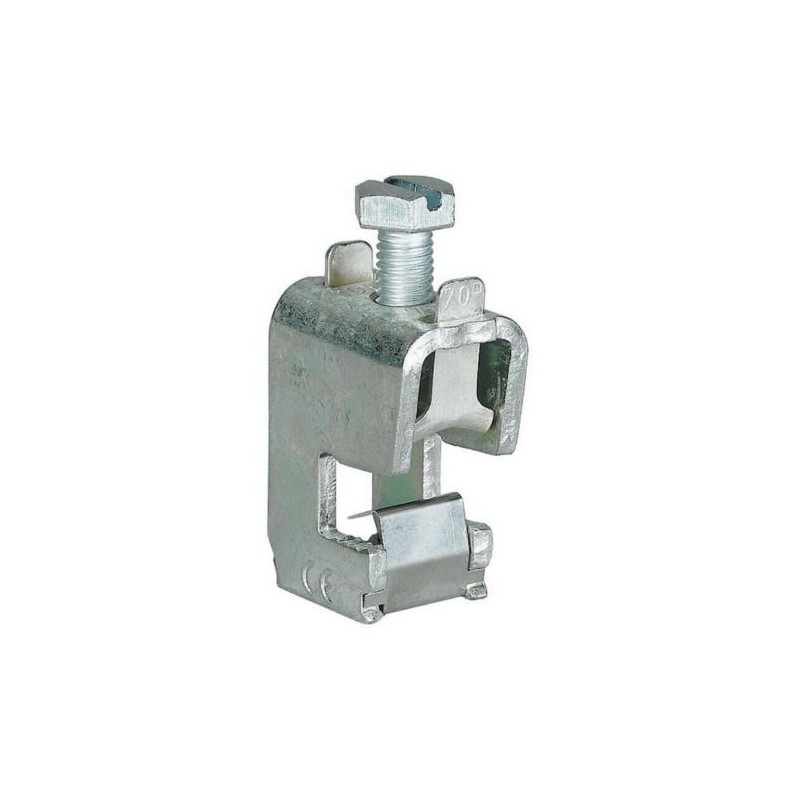

EATON - MOELLER AKU70/10 107193 Y7-107193 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

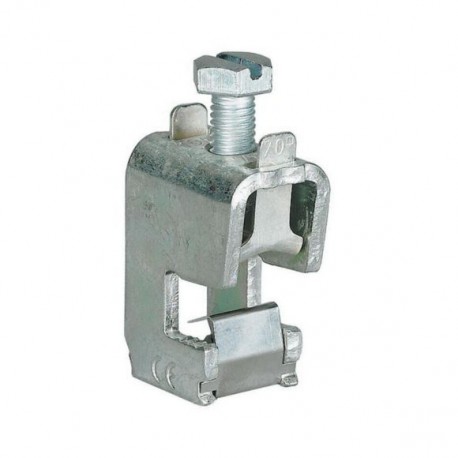

AKU70/10 107193 Y7-107193 EATON ELECTRIC Eaton XVTL

Referência: AKU70/10

Código: 107193

Número de catálogo: Y7-107193

Fabricante: EATON - MOELLER

Descrição:

Eaton XVTL
Terminal de barramento 16-70mm², 10 mm
Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Conductor connection terminal 16-70mm², 10 mm

Categorias:

  • Aparelhos elétricos de baixa tensão > Terminal de barra colectora
  • EATON - MOELLER > Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço total: 98,04 €

Preço unitário: 3,9215 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107193
EAN
4015081069569
Product Length/Depth
21 mm
Product Height
42 mm
Product Width
32 mm
Product Weight
0.07 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL (File No. E307559)
UL508A
CE marking
CSA (Class No. 3211-37)
UL (Category Control Number NMTR2, NMTR8)
IEC 60439-1
North America (UL listed, CSA certified)
CSA-C22.2 No. 14
CSA (File No. 236217)
Model Code
AKU70/10

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
400 A
Rated operational current
400 A
Rated operational current (Ie) - max
400 A

Technical data - mechanical

Degree of protection
Feeder circuits
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Busbar thickness - min
10 mm
Busbar thickness - max
10 mm
Busbar width - min
0 mm
Busbar width - max
0 mm
Terminal contact area
14 mm x 14 mm
Terminal capacity (conductor)
16 mm² - 70 mm²
3 segments of 9 mm x 0.8 mm (2x)
AWG 4 - AWG 2/0
9 mm x 0.8 mm (6x)
Conductor cross section - max
70 mm²
Width clamp
20.5 mm

Additional information

Functions
Universal conductor connection terminal
Connections
Current limiting circuit breaker, refer to approbation report
Special features
With integrated retaining spring, open terminal chamber and captive terminal screw
Suitable for
Round conductor connection
Strip conductor connection
Flat rail
Sector conductor connection
Used with
All 10 mm thick flat busbars
Feeder circuits
Connection
60 mm system
185 mm system
Compact system

ETIM for 107193 Componentes industriais para Baixa Tensão (EC000001)

Nome da característicaEspessura do barramento (intervalo) (EF007220)
Valor da característica10 mm
Nome da característicaLargura do barramento (EF007219)
Valor da característica0 mm
Nome da característicaAdequado para (EF000073)
Valor da característicaCalha plana
Nome da característicaBraçadeira de largura (EF007092)
Valor da característica20.5 mm
Nome da característicaMáx. seção transversal do condutor (EF004969)
Valor da característica70 mm²
Nome da característicaCorrente nominal máx. de funcionamento Ie (EF007356)
Valor da característica400 A
Nome da característicaAdequado para conexão de condutor redondo (EF007258)
Valor da característicaSim
Nome da característicaAdequado para conexão de condutor de setor (EF007260)
Valor da característicaSim
Nome da característicaAdequado para conexão com condutor de fita (EF007242)
Valor da característicaSim

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOGUE EATON EN
38 Mbytes
