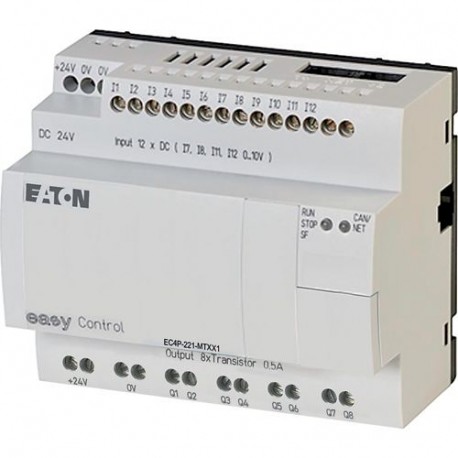

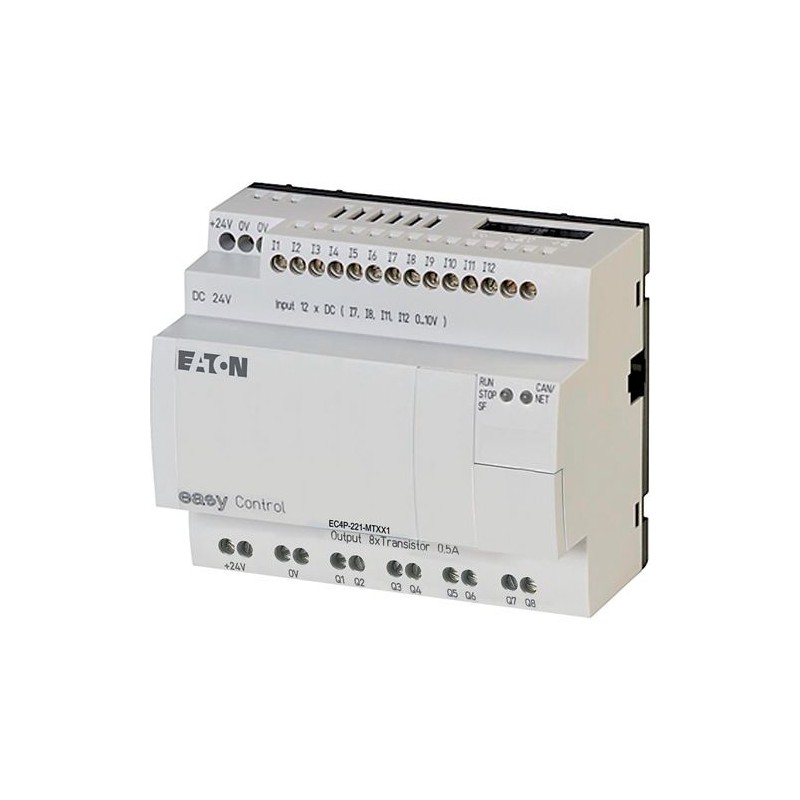

Dimensiones (W x H x D)
107.5 x 90 x 72 sin/79 con adaptador para MCC (6 UB) mm
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo utilizando 3 la fijación de los soportes de ZB4-101-GF1 (accesorios)
Sólido
0.2/4 (AWG 22 - 12) mmDos
Flexible con el casquillo
0.2/2.5 (AWG 22 - 12) mmDos
Destornillador estándar
0.8 x 3.5 mm
Max. par de apriete
0,6 Nm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Pantalla LCD (legible)
0 - 55 °C
Almacenamiento [ϑ]
-40 - +70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
1080 - 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
II/2
La descarga electrostática (ESD)estándar aplicado
IEC EN 61000-4-2, Nivel 3
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga
IEC/EN 61000-4-4, nivel 3 kV
RáfagaCable de alimentación de la
2 kV
RáfagaLas líneas de señal de
2 kV
la potencia de los pulsos (Sobrecarga)
2 kV (los cables de la fuente, simétrica, FÁCIL...CA)
0,5 kV (los cables de la fuente, simétrico, fácil-DC)
de acuerdo a la norma IEC/EN 61000-4-5
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real
① Copia de seguridad de tiempo (horas) con completamente cargada condensador de doble capa
② Vida útil (años)
La precisión del reloj en tiempo real
parte no. ± 5 (± 0,5 h⁄Año) s/día
Los ciclos de escritura de la memoria retentiva
10000000000 (101⁰) (Leer-los ciclos de escritura)
Tensión nominal [Ue]
24 VCC (-15/+20%) V
Rango permisible [Ue]
EL 20,4 - 28,8 V DC
Ondulación Residual
≦ 5 %
La corriente de entrada
normalmente 140 mA a Ue
De huecos de tensión
≤ 10
(IEC/EN 61131-2) ms
La disipación de calor [P]
Normalmente 3.4 W
Procesador
Infineon XC161
MemoriaCódigo de programa/datos
256/14 segmentos de 16 KB cada kByte
MemoriaMarcador/retención de datos
16/4/4/8 KByte
El tiempo de ciclo de 1 k de instrucciones (Bit, Byte)
< 0.3 ms
PRG interfaz RS232Velocidad de transferencia de datos
4.8, 9.6, 19.2, 38.4, 57.6, 115.2 (formato de carácter: 8 bits de datos, sin paridad, 1 bit de parada) kBit/s
PRG interfaz RS232Tipos de conexión
RJ45-bus
PRG interfaz RS232Potencial de aislamiento
ninguno
PRG interfaz RS232El modo maestroVelocidad de transferencia de datos
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 kbit/s
PRG interfaz RS232El modo maestroFormatos de caracteres
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
PRG interfaz RS232El modo maestroNúmero de transmisión de bytes de un bloque
190 bytes
PRG interfaz RS232El modo maestroNúmero de bytes recibidos en un bloque
190 bytes
EthernetVelocidad de transferencia de datos
10 MBit/s, 100 m Mbit/s
EthernetTipos de conexión
RJ45
EthernetPotencial de aislamiento
No
CANopen®Velocidad de transferencia de datos
500 kBit/s, 25 m250 kBit/s, 60m125 kBit/s, 125 m50 kBit/s, 300 m20 kBit/s, 700 m10 kBit/s, 1000 m
CANopen®La terminación de Bus (primera y última estación)
FÁCIL-NT-R enchufe (incl. autobús de la resistencia de terminación de 120 Ω)
CANopen®Tipos de conexión
2 x RJ45, 8 polos
El modo maestroNúmero de
Ocho
Modo esclavoLas estaciones de
max. 126 Número de
Modo esclavoPDO tipo
Asincrónica, cíclicos, acíclicos
Modo esclavoControl de contacto corriente nominal
A DS 301 V4
Entradas digitales de 24 V DC
Entradas pueden ser utilizadas como entradas analógicas
4 (I7, I8, I11, I12)
Pantalla De Estado
Display LCD
Potencial de aislamiento
a partir de las salidas: sí
a la red de easyNet, easyLink
Tensión nominal [Ue]
24 V DC
Voltaje de entrada
< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) en la señal "0"
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) en la señal "1" V DC
La corriente de entrada de señal 1La corriente de entrada de la señal de 1
3.3 (I1 a I6)
2.2 (I7, I8)
3.3 (I9, I10)
2.2 (I11, I12) mA
Tiempo de desaceleración
normalmente 0.02 (I1 - I4), normalmente 0.25 (I5 - I12) (de "0" a "1")
normalmente 0.02 (I1 - I4), normalmente 0.25 (I5 - I12) (de "0" a "1") de ms
La longitud del Cable
100 (sin blindaje) m
Contador IncrementalNúmero de contador de entradas
1 (I1, I2, I3, I4)
Contador IncrementalRango de valor
32 Bits
Contador IncrementalContador de frecuencia
≦ 40 kHz
Contador IncrementalForma de pulso
Plaza
Contador IncrementalContador de entradas
I1, I2,
Contador IncrementalLa entrada de referencia
I3
Contador IncrementalDe entrada para el interruptor de referencia
I4
Contador IncrementalContador de entradas I1 e I2, I3 e I4
Uno
Contador IncrementalLa señal de desplazamiento
90°
Rápido contador de entradasNúmero de
2 (I1, I2) en 16 Bits o 1 (I1) en 32 Bits
Rápido contador de entradasRango de valor
16/32 Bits
Rápido contador de entradasLa longitud del Cable
≦ 20 (seleccionados) m
Rápido contador de entradasContador de frecuencia
≦ 50 kHz
Rápido contador de entradasForma de pulso
Plaza
Número de
4 (I7, I8, I11, I12)
Potencial de aislamiento
a partir de las salidas: sí
la interfaz/tarjeta de memoria: no
Tipo de entrada
El voltaje de DC
El alcance de la señal
0-10 V DC
Resolución
0.01 V analógico
0.01 V digital
De 10 Bits (valor 0 - 1023)
Impedancia de entrada
11.2 kΩ
La precisión del valor realEn un solo dispositivo
± 2, (I7, I8, I11, I12) ± 0.12 V %
Tiempo de conversión analógica/digital
cada ciclo de CPU ms
La corriente de entrada
< 1 mA
La longitud del Cable
≦ 30, proyectó m
Tensión nominal [Ue]
24 V DC
Rango permisible [Ue]
EL 20,4 - 28,8 V DC
Corriente de la fuente de
Norma./max. 18/32 en señal de 0
24/44 en señal de 1 mA
Protección contra inversión de polaridad
sí (Precaución: Un corto circuito será el resultado si 0 V o de la tierra se aplica a las salidas en el caso de que la tensión de alimentación está conectado a la mal polacos).
Potencial de aislamiento
de la fuente de alimentación, entradas
a la tarjeta de memoria: sí
A partir de las entradas: sí
Corriente de operación nominal en la señal "1" DC por canal [Ie]
Max. 0.5 a
Lámpara de carga sin Rvpor canal
5 W
Corriente Residual en el 0 de la señal por canal
< 0,1 mA
Max. la tensión de salida
2.5 (señal 0 en la carga externa < 10 MΩ)
U = Ue- 1 V (señal 1 en la Ie= 0,5 A) V
Protección de corto circuito
Sí, electrónicos (Q1 - Q4), térmica (P5 - P8), (a través de análisis de los diagnósticos de entrada I16, I15)
Corto-circuito de corriente de disparo para Run≦ 10 mΩ
0.7 ≦ yoe≦ 2 por la salida de Un
Total de corriente de corto circuito
16 Un
Pico de corriente de corto circuito
Treinta y dos
Max. frecuencia de funcionamiento constante con carga resistiva
40000 Operaciones/h
La conexión en paralelo de salidasCon carga resistiva, inductiva de la carga externa es un supresor del circuito, la combinación dentro de un grupo
Grupo 1: Q1 - Q4
Grupo 2: P5 - P8
La conexión en paralelo de salidasNúmero de salidas [máx.]
Cuatro
La conexión en paralelo de salidasMax. corriente total
2 (¡Cuidado! Las salidas deben estar activados simultáneamente y por el mismo período de tiempo.) Un
Salida de indicación de estado
Display LCD
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 1 ms, R = 48 Ohmios, L = 16 mHEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 1 ms, R = 48 Ohmios, L = 16 mHFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 1 ms, R = 48 Ohmios, L = 16 mHMax. frecuencia de conmutación f = 0.5 Hz (máx. DF = 50 %)
1500 Operaciones
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HMax. frecuencia de conmutación f = 0.5 Hz (máx. DF = 50 %)
1500 Operaciones
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HMax. frecuencia de conmutación f = 0.5 Hz (máx. DF = 50 %)
1500 Operaciones
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoEl factor de utilización
1 g
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoMax. frecuencia de conmutación máx. factor del deber
Dependiendo del circuito supresor de Operaciones
Tensión de alimentación UAux
Protección contra inversión de polaridad
sí (Precaución: Un corto circuito será el resultado si 0 V o de la tierra se aplica a las salidas en el caso de que la tensión de alimentación está conectado a la mal polacos).
Potencial de aislamiento
Sí
La terminación de Bus (primera y última estación)
FÁCIL-NT-R enchufe (incl. autobús de la resistencia de terminación de 120 Ω)
