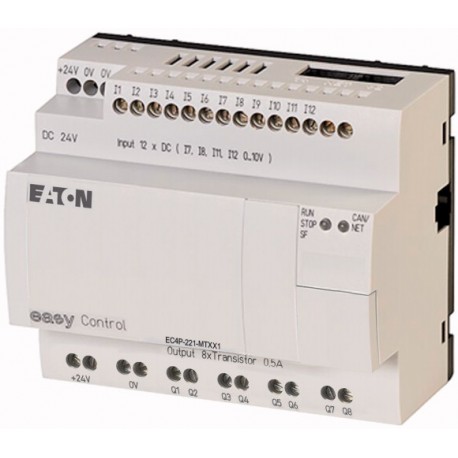

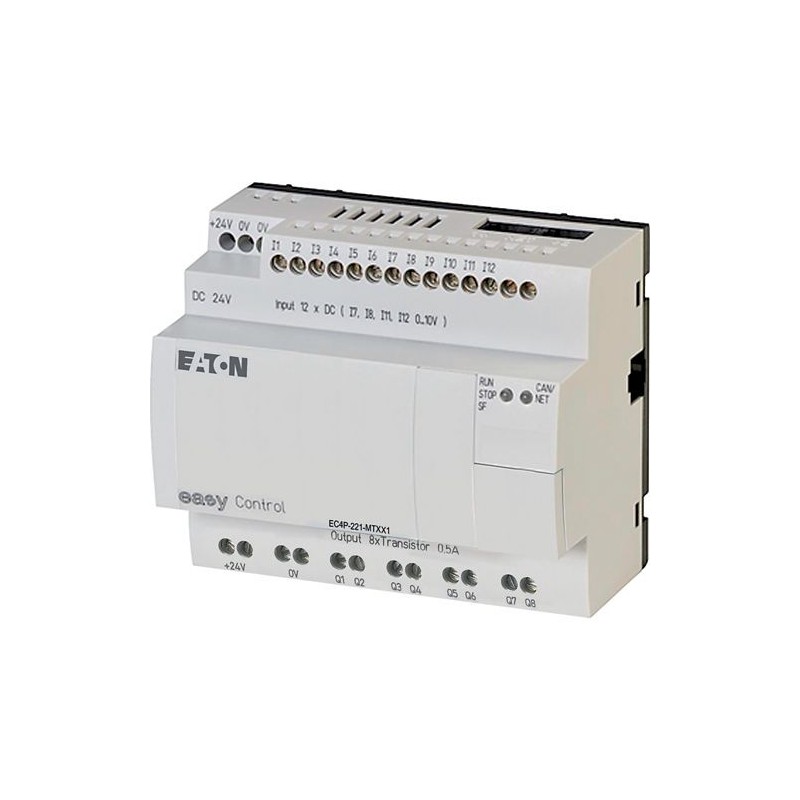

Encombrements (L x H x P)
107.5 x 90 x 72 sans/79 avec adaptateur pour MCC (6 PE) mm
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de 3 pattes de montage ZB4-101-GF1 (équipements complémentaires)
Conducteur à âme massive
0.2/4 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.2 - 2.5 (AWG22 - 12) mm2
Tournevis pour vis à fente
0.8 x 3.5 mm
Couple de serrage max.
0.6 Nm
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Afficheur à cristaux liquides (fiabilité de la lecture)
0 - 55 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
1080 - 1080 hPa
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
II/2
Décharges électrostatiques (ESD)Norme appliquée
IEC/EN 61000-4-2, Level 3
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves
IEC/EN 61000-4-4, niveau 3 kV
Transitoires rapides en salvesCâble d'alimentation
2 kV
Transitoires rapides en salvesCâbles de signaux
2 kV
Ondes de choc (Surge)
2 kV (câbles d'alimentation symétriques, EASY...AC)
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel
① Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
② Durée de fonctionnement (années)
Précision de l'horloge temps réel
en moy.± 5 (± 0,5 h⁄année) s/jour
Cycles d'écriture
10000000000 (10¹⁰) (cycles de lecture⁄écriture)
Tension assignée d'emploi [Ue]
24 DC (-15/+20%) V
Plage admissible [Ue]
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Courant d'entrée
140 mA sous U en moy.e
Chutes de tension
≤ 10
(IEC/EN 61131-2) ms
Puissance dissipée [P]
3,4 W en moy.
MémoireCode programme/données
256/14 segments de 16 Koctets Koctets
MémoireMémoires internes/Données rémanentes
16/4/4/8 Koctets
Temps de cycle moyen pour 1 k instructions (bit, octet)
< 0.3 ms
Interface PRG RS232Vitesse de transmission
4.8, 9.6, 19.2, 38.4, 57.6, 115.2 (format des caractères : 8 bits de données, pas de parité, 1 bit d'arrêt) kbits/s
Interface PRG RS232Raccordement
Connecteur femelle RJ 45
Interface PRG RS232Séparation galvanique
aucun(e)
Interface PRG RS232Mode maîtreVitesses de transmission des données
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 Kbits/s
Interface PRG RS232Mode maîtreFormat des caractères
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Interface PRG RS232Mode maîtreNombre d'octets d'émission dans un bloc
190 octet
Interface PRG RS232Mode maîtreNombre d'octets de réception dans un bloc
190 octet
EthernetVitesse de transmission
10 MBit/s, 100 m Mbits/s
EthernetSéparation galvanique
non
CANopen®Vitesse de transmission
500 Kbits/s, 25 m250 Kbits/s, 60m125 Kbits/s, 125 m50 Kbits/s, 300 m20 Kbits/s, 700 m10 Kbits/s, 1000 m
CANopen®Résistance de terminaison de bus (premier et dernier participants)
Connecteur EASY-NT-R (avec résistance de terminaison de bus 120 Ω)
CANopen®Raccordement
2 x RJ45, 8 pôles
Mode esclaveParticipants
max. 126 Nombre
Mode esclaveType de PDO
asynchrone, cyclique, acyclique
Mode esclaveProfil de l'appareil
selon DS 301 V4
Entrées tout-ou-rien 24 V DC
Entrées utilisables comme entrées analogiques
4 (I7, I8, I11, I12)
Visualisation d'état
LCD-Display
Séparation galvanique
avec les sorties : oui
par rapport au réseau easyNet, easyLink
Tension assignée d'emploi [Ue]
24 V CC
Tension d'entrée
< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) avec signal à „0“
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) avec signal à „1“ V CC
Courant d'entrée à l'état « 1 »Courant d’entrée avec signal à 1
3.3 (I1 à I6)
2,2 (I7, I8)
3,3 (I9, I10)
2,2 (I11, I12) mA
Temporisation
0.02 en moy. (I1 – I4) ; 0,25 en moy. (I5 – I12) (de « 0 » à « 1 »)
0.02 en moy. (I1 - I4), 0.25 en moy. (I5 - I12) (de « 0 » à « 1 ») ms
Longueur de câble
100 (non blindé) M
Compteur incrémentalNombres d'entrées de comptage
1 (I1, I2, I3, I4)
Compteur incrémentalPlage de valeurs
32 bits
Compteur incrémentalFréquence de comptage
≦ 40 kHz
Compteur incrémentalForme des impulsions
Rectangle
Compteur incrémentalEntrées de comptage
I1, I2
Compteur incrémentalEntrée de référence
I3
Compteur incrémentalEntrée pour commutateur de référence
I4
Compteur incrémentalEntrées de comptage I1 et I2, I3 et I4
1
Compteur incrémentalDécalage des signaux
90°
Entrées de comptage rapideNombre
2 (I1, I2) pour 16 bits ou 1 (I1) pour 32 bits
Entrées de comptage rapidePlage de valeurs
16/32 bits
Entrées de comptage rapideLongueur de câble
≦ 20 (blindé) M
Entrées de comptage rapideFréquence de comptage
≦ 50 kHz
Entrées de comptage rapideForme des impulsions
Rectangle
Nombre
4 (I7, I8, I11, I12)
Séparation galvanique
avec les sorties : oui
par interface/carte mémoire : non
Nature des entrées
Tension CC
Plage de signal
0 - 10 V DC
Résolution
0,01 V analogique
0,01 V tout-ou-rien
10 Bit (valeur : 0 - 1023)
Impédance d’entrée
11.2 kΩ
Précision de la valeur réelleau sein d'un appareil
± 2, (I7, I8, I11, I12) ± 0.12 V %
Temps de conversion analogique/tout-ou-rien
à chaque cycle d'unité centrale ms
Longueur de câble
≦ 30, blindé M
Tension assignée d'emploi [Ue]
24 V DC
Plage admissible [Ue]
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Courant d’alimentation
moy./max. 18/32 avec signal à 0
24/44 avec signal à 1 mA
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
Séparation galvanique
avec l'alimentation, entrées
avec carte mémoire : oui
par rapport aux entrées : oui
Courant assigné d'emploi à l'état « 1 » en CC par voie [Ie]
0.5 max. A
Charge de lampe sans Rv par canal
5 W
Courant résiduel à l'état « 0 », par canal
< 0.1 mA
Tension de sortie max.
2.5 (à l'état 0 avec charge externe < 10 MΩ)
U = Ue- 1 V (avec signal à 1 si Ie= 0.5 A) V
Protection contre les courts-circuits
Oui, électronique (Q1 - Q4), thermique (Q5 - Q8), (analyse via l'entrée de diagnostic I16, I15)
Courant de déclenchement sur court-circuit pour Ra≦ 10 mΩ
0.7 ≦ Ie≦ 2 par sortie A
Courant de court-circuit total
16 A
Courant de court-circuit de crête
32 A
Fréquence de commutation max. en cas de charge ohmique constante
40000 Man./h
Mise en parallèle des sortiesen cas de charge ohmique, de charge inductive avec circuit de protection externe, de combination au sein d'un groupe
Groupe 1 : Q1 à Q4
Groupe 2 : Q5 à Q8
Mise en parallèle des sortiesNombre de sorties [max.]
4
Mise en parallèle des sortiesCourant global max.
2 (Attention ! Les sorties doivent être commandées simultanément et durant un laps de temps identique. ) A
Affichage d'état des sorties
Afficheur à cristaux liquides
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 1 ms, R = 48 Ω, L = 16 mHFacteur de simultanéité
0.25 g
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 1 ms, R = 48 Ω, L = 16 mHFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 1 ms, R = 48 Ω, L = 16 mHFréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)
1500 manœuvres
Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFacteur de simultanéité
0.25 g
Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)
1500 nœuvres
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFacteur de simultanéité
0.25 g
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)
1500 nœuvres
Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de simultanéité
1 g
Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Avec circuit de protection externeFréquence de commutation max., facteur de marche max.
en fonction du circuit de protection nœuvres
Tension d'alimentation UAux
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
Résistance de terminaison de bus (premier et dernier participants)
Connecteur EASY-NT-R (avec résistance de terminaison de bus 120 Ω)
