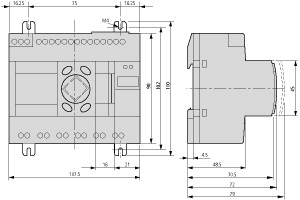

Размеры (Ш x В x Г)
107,5 x 90 x 72 без/79 с адаптером для MCC (6 установочных мест) мм
Монтаж
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с 3 опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Поперечные сечения соединения
одножильный
0,2 - 4 (AWG 22 - 12) мм2
тонкопроволочный с оконечной муфтой
0,2 - 2,5 (AWG 22 - 12) мм2
Стандартная отвёртка
0.8 x 3.5 мм
макс. начальный пусковой момент
0.6 Нм
Климатические внешние условия
Рабочая температура
-25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 °C
Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
ЖК индикатор (уверенное считывание)
0 - 55 °C
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)
5 - 95 %
Давление воздуха (эксплуатация)
1080 - 1080 hPa
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания (IEC/EN 60068-2-6)постоянная амплитуда 0,15 мм
10 - 57 Гц
Колебания (IEC/EN 60068-2-6)постоянное ускорение 2 г
57 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
18 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
1 M
установочное положение
вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Категория перенапряжения / степень загрязнения
II/2
Электростатическая разрядка (ESD)примененный стандарт
IEC EN 61000-4-2, уровень 3
Электростатическая разрядка (ESD)Выход воздуха
8 кВ
Электростатическая разрядка (ESD)Разряд контакта
6 кВ
электромагнитные поля (RFI), согласно IEC EN 61000-4-3
10 V/m
Подавление радиочастотных помех
EN 55011 Класс B, EN 55022 Класс B
Импульсное напряжение
IEC/EN 61000-4-4, уровень 3 кВ
Импульсное напряжениеКабель питания
2 кВ
Импульсное напряжениеСигнальные провода
2 кВ
мощные импульсы (скачок напряжения)
2 кВ (кабели питания симметричны, EASY...AC)
0.5 кВ (кабели питания симметричны, EASY...DC)
согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-6
10 В
Измерение воздушных зазоров и путей утечки тока
EN 50178, UL 508, CSA C22.2, No. 142
Прочность изоляции
EN 50178

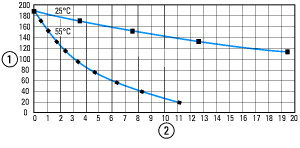

Буферизация часов реального времени
Буферизация часов реального времени
① резервное время (часы) при полностью заряженном суперконденсаторе
② Срок службы (годы)
Точность часов реального времени
тип. ± 5 (± 0,5 ч⁄год) с/день
Циклы записи памяти с остаточной индукцией (минимум)
10000000000 (10¹⁰) (циклов считывания⁄записи)
Номинальное напряжение [Ue]
24 пост. тока (-15/+20%) В
Допустимый диапазон [Ue]
20.4 - 28.8 V DC
Остаточная пульсация
≦ 5 %
входной ток
тип. 140 мА при Ue
Посадки напряжения
≤ 10
(IEC/EN 61131-2) мс
Потеря мощности [P]
тип. 3,4 Вт
ПамятьПрограммный код/данные
256/14 сегментов по 16 кБ кбайт
ПамятьМаркер/сохраненные данные
16/4/4/8 кбайт
Время цикла для 1 к команд (бит, байт)
< 0.3 мс
Интерфейс PRG RS232Скорость передачи данных
4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (формат символов: 8 бит данных, без четности, 1 стоповый бит) кбит/с
Интерфейс PRG RS232Техника присоединения
Гнездо RJ45
Интерфейс PRG RS232гальваническое разделение
отсутствует
Интерфейс PRG RS232Режим работы MasterСкорость передачи данных
0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 кбит/с
Интерфейс PRG RS232Режим работы MasterФорматы символов
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Интерфейс PRG RS232Режим работы MasterКоличество отправляемых байтов в блоке
190 байта
Интерфейс PRG RS232Режим работы MasterКоличество получаемых байтов в блоке
190 байта
EthernetСкорость передачи данных
10 Мбит/с, 100 м MBit/s
EthernetТехника присоединения
RJ45
Ethernetгальваническое разделение
нет
CANopen®Скорость передачи данных
500 кбит/с, 25 м
250 кбит/с, 60м
125 кбит/с, 125 м
50 кбит/с, 300 м
20 кбит/с, 700 м
10 кбит/с, 1000 м
CANopen®Заглушка шины (первая и последняя карты)
Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом)
CANopen®Техника присоединения
2 x RJ45, 8-полюсн.
Режим работы MasterКоличество
8
Режим работы подчиненного устройстваАбонент
максимально 126 Количество
Режим работы подчиненного устройстваВид PDO
асинхронный, циклический, ациклический
Режим работы подчиненного устройстваПрофиль устройства
согласно DS 301 V4
Цифровые входы 24 В пост. тока
Входы используются как аналоговые
4 (I7, I8, I11, I12)
Индикация состояния
LCD-Display
Гальваническое разделение
для выходов: да
для сети easyNet, easyLink
Номинальное напряжение [Ue]
24 В пост. тока
входное напряжение
< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) при состоянии „0“
> 15,0 (I1 - I6, I9, I10) > 8,0 (I7, I8, I11, I12) при состоянии „1“ В пост. тока
Входной ток при статусе „1“Входной ток при статусе 1
3,3 (I1 до I6)
2,2 (I7, I8)
3,3 (I9, I10)
2,2 (I11, I12) мА
Время задержки
тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „0“ до „1“)
тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „1“ до „0“) мс
Длина провода
100 (неэкранирован.) M
инкрементальный счетчик данныхКоличество входов счетчиков
1 (I1, I2, I3, I4)
инкрементальный счетчик данныхдиапазон значений
32 бит
инкрементальный счетчик данныхЧастота счета
≦ 40 кГц
инкрементальный счетчик данныхформа импульсов
Прямоугольник
инкрементальный счетчик данныхЦифровые входы
I1, I2
инкрементальный счетчик данныхЗаданный вход
I3
инкрементальный счетчик данныхВход для контрольного переключателя
I4
инкрементальный счетчик данныхЦифровые входы I1 и I2, I3 и I4
1
инкрементальный счетчик данныхСмещение сигнала
90°
Быстрые цифровые входыКоличество
2 (I1, I2) при 16 бит или 1 (I1) при 32 бит
Быстрые цифровые входыдиапазон значений
16/32 бит
Быстрые цифровые входыДлина провода
≦ 20 (экранирован.) M
Быстрые цифровые входыЧастота счета
≦ 50 кГц
Быстрые цифровые входыформа импульсов
Прямоугольник
Количество
4 (I7, I8, I11, I12)
Гальваническое разделение
для выходов: да
для интерфейса/карты памяти: нет
Вид входа
Напряжение пост. тока
Зона сигнала
0 - 10 В пост. тока
Разрешение
0,01 В аналоговые
0,01 В цифровые
10 бит (значение 0 - 1023)
Точность фактического значениявнутри устройства
± 2, (I7, I8, I11, I12) ± 0,12 В %
Время преобразования аналоговое/цифровое
каждый цикл ЦПУ мс
Длина провода
≦ 30, экранирован. M
Номинальное напряжение [Ue]
24 В пост. тока
Допустимый диапазон [Ue]
20.4 - 28.8 V DC
Остаточная пульсация
≦ 5 %
Питающий ток
тип./макс. 18/32 при состоянии 0
24/44 при состоянии 1 мА
Защита от неправильной полярности
да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание)
Гальваническое разделение
для электропитания, входы
для карты памяти: да
для входов: да
Расчетный рабочий ток при состоянии „1” постоянного тока на канал [Ie]
макс. 0,5 A
Ламповая нагрузка без Rvна канал
5 W
Ток утечки при статусе „0” на канал
< 0.1 мА
Макс. выходное напряжение
2,5 (состояние 0 при внешней нагрузке < 10 МОм)
U = Ue- 1 В (состояние 1 при Ie= 0,5 A) В
защита от короткого замыкания
да, электронный (Q1 - Q4), термический (Q5 - Q8), (оценка осуществляется через диагностический вход I16, I15)
Ток расцепителя короткого замыкания для Ra≦ 10 мОм
0,7 ≦ Ie ≦ 2 на выход A
общий ток короткого замыкания
16 A
Пиковый ток короткого замыкания
32 A
отключение по температуре
да
макс. частота переключения при постоянной омической нагрузке
40000 Переключения/ч
Возможность параллельного подключения выходовпри омической нагрузке, индуктивной нагрузке, с внешней схемой защиты, сборка в пределах группы
Группа 1: Q1 до Q4
Группа 2: Q5 до Q8
Возможность параллельного подключения выходовЧисло выходов [макс.]
4
Возможность параллельного подключения выходовмакс. общий ток
2 (Внимание! Выходы должны управляться одновременно при одинаковой продолжительности интервалов управления) A
Индикация состояния выходов
ЖК-экран
Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT0,95 = 1 мс, R = 48 Ω, L = 16 mHКоэффициент одновременности
0.25 g
Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT0,95 = 1 мс, R = 48 Ω, L = 16 mHПродолжительность включения
100 % продолжительность включения
Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT0,95 = 1 мс, R = 48 Ω, L = 16 mHмакс. частота переключения f = 0,5 Гц (макс. ED = 50 %)
1500 Переключения
Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыDC-13, T0,95 = 72 мс, П = 48 Ω, Л = 1,15 HКоэффициент одновременности
0.25 g
Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыDC-13, T0,95 = 72 мс, П = 48 Ω, Л = 1,15 HПродолжительность включения
100 % продолжительность включения
Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыDC-13, T0,95 = 72 мс, П = 48 Ω, Л = 1,15 Hмакс. частота переключения f = 0,5 Гц (макс. ED = 50 %)
1500 Переключения
Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT0,95 = 15 мс, R = 48 Ω, L = 0,24 HКоэффициент одновременности
0.25 g
Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT0,95 = 15 мс, R = 48 Ω, L = 0,24 HПродолжительность включения
100 % продолжительность включения
Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT0,95 = 15 мс, R = 48 Ω, L = 0,24 Hмакс. частота переключения f = 0,5 Гц (макс. ED = 50 %)
1500 Переключения
Индуктивная нагрузка по EN 60947-5-1с внешней схемой защитыКоэффициент одновременности
1 g
Индуктивная нагрузка по EN 60947-5-1с внешней схемой защитыПродолжительность включения
100 % продолжительность включения
Индуктивная нагрузка по EN 60947-5-1с внешней схемой защитымакс. частота переключения, макс. продолжительность включения
В зависимости от схемы защиты Переключения
Защита от неправильной полярности
да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание)
Гальваническое разделение
да
Заглушка шины (первая и последняя карты)
Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом)
