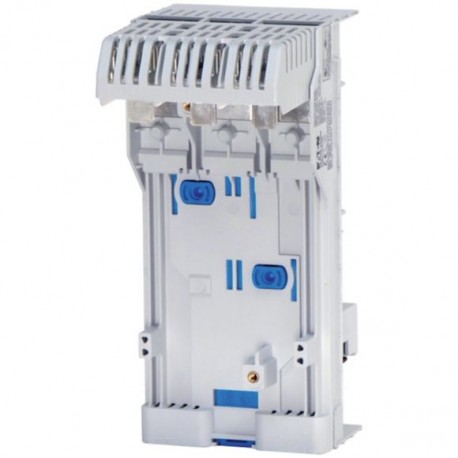

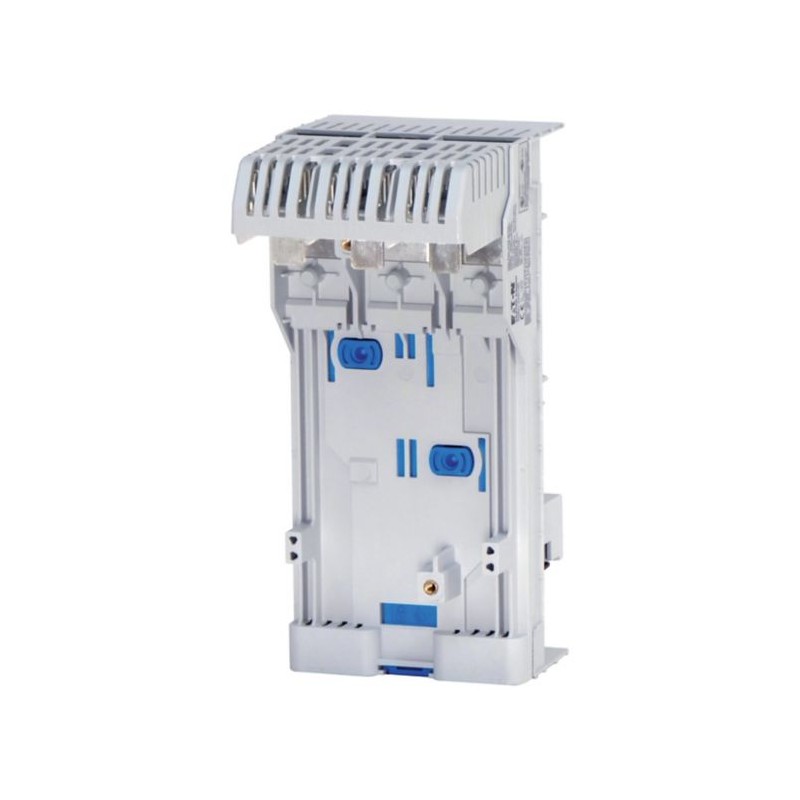

NZM1-XAD160 104554 Y7-104554 EATON ELECTRIC Adaptador embarrado, 3P, para NZM1, 160A, UL508 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM1-XAD160 104554 Y7-104554 EATON ELECTRIC Adaptador embarrado, 3P, para NZM1, 160A, UL508

NZM1-XAD160

104554

Y7-104554

EATON-MOELLER

Adaptador embarrado, 3P, para NZM1, 160A, UL508

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar adapter, 3p, for NZM1, 160A, UL508

Adaptador de barra colectora con control de tipo para interruptor automático NZM e interruptor-seccionador N, para montaje en superficie en barras colectoras de Cu 12-30x5-10, perfil doble t y triple t, corriente nominal de funcionamiento Ie = 160A, se puede utilizar para NZM1, PN1, N (S) 1, ancho del adaptador = 90 mm, voltaje de funcionamiento nominal Ue = 690 VAC, base combinada para enganchar a la barra colectora de 5 mm o 10 mm de espesor, conexión superior o inferior posible girando el adaptador, resistente a la temperatura de hasta 120 °C, autoextinguible según UL 94, resistencia de la pista CTI 200, número de polos = 3 polos, entre los centros de las barras colectoras = 60 mm, se puede utilizar junto con el sistema de barras colectoras SASY 60i, aprobado por UL, observe la reducción de potencia

Más detalles


Componentes industriales de baja tensión > Adaptador de barra colectora

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $105.84
Precio unitario: $105.84
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i MCCB adapter
Catalog Number
104554
EAN
4015081043729
Product Length/Depth
200 mm
Product Height
38 mm
Product Width
90 mm
Product Weight
0.81 kg
Compliances
UL CSA09 (refer to approbation report)
CSA-C22.2 No. 14
UL508A
CE marking
RoHS conform
Certifications
UL (Category Control Number DIHS, DIHS7)
North America (UL listed, CSA certified)
CSA (Class No. 3211-37)
CSA (File No. 236217)
UL (File No. E140305)
Model Code
NZM1-XAD160

Delivery program

Type
Nominal current
160 A
Number of poles
Three-pole

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Voltage rating at AC
690 V AC
Rated operation current (Ie)
160 A
Electric connection type
Other
Creepage resistance
CTI 200

Technical data - mechanical

Mounting rail armament
None
Rail width
30 mm
Degree of protection
Feeder circuits
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar adapter width
92 mm
Adapter width
92 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
11.3 W
Temperature resistance
Up to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Current limiting circuit breaker, refer to approbation report
Component adapter for circuit breakers and switch-disconnector
Busbar adapters for NZM
Suitable for
Surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Used with
N(S)1
PN1
NZM1
Feeder circuits
60 mm system
Busbar adapters for NZM
Compact system

ETIM for 104554 Interruptores de baja tensión (EC001531)
Característica Valor
Montaje en carril (EF003700) Ninguno
Ejecución de la conexión eléctrica (EF003961) Otros
Corriente nominal In (EF008250) 160 A
Espesor mínimo de la barra colectora (EF006536) 5 mm
Espesor máximo de las barras colectoras (EF003702) 10 mm
Anchura de adaptador (EF003703) 92 mm
Anchura del carril (EF003704) 30 mm
Espaciamiento de carril (EF002638) 60 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XAD160 Y7-104554 104554 ES_104554.pdf 2 Mbytes NZM1-XAD160 Y7-104554 104554 ES_104554.pdf
