> >>NZM1-XAD160 104554 0002465043 ELECTRIC Adattatore per sbarre, 3p, per NMZ1, 160A, UL508
Prodotto precedente Prodotto successivo

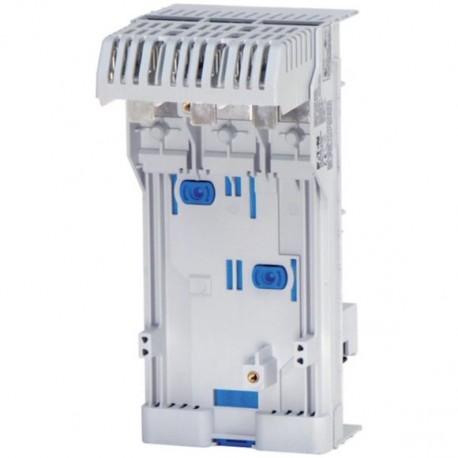

NZM1-XAD160 104554 0002465043 EATON ELECTRIC Adattatore per sbarre, 3p, per NMZ1, 160A, UL508 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XAD160 104554 0002465043 EATON ELECTRIC Adattatore per sbarre, 3p, per NMZ1, 160A, UL508

NZM1-XAD160

104554

0002465043

EATON-MOELLER

Adattatore per sbarre, 3p, per NMZ1, 160A, UL508

Maggiori dettagli


apparecchi elettrici a bassa tensione > adattatore per bus system

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $91.54
Prezzo unitario: $91.54

Quantità Prezzo
1+$91.54
2+$80.76
4+$73.56
5+$71.85
7+$70.18
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Adattatore per sbarre, 3p, per NMZ1, 160A, UL508
Adattatore per sbarre omologato per interruttori automatici di potenza NZM e sezionatori di potenza N, per il montaggio sporgente su sbarre piatte in rame 12-30x5-10, doppio e triplo profilo a T, corrente nominale d'impiego Ie=160A, utilizzabile per NZM1, PN1, N(S)1, larghezza di adattamento=90mm, tensione nominale d'impiego Ue=690VAC, base combinata da montare a scatto sulla sbarra 5mm o 10mm di spessore, collegamento superiore o inferiore, ruotando l'adattatore, resistente fino a 120 °C, autoestinguente secondo UL 94, resistenza alla corrente di fuga CTI 200, numero di poli=a 3 poli, interasse sbarre=60mm, utilizzabile in interazione con il sistema di sbarre di distribuzione SASY 60i, approvato UL, tenere conto del depotenziamento

Programma di fornitura

Assortimento
sistema 60-mm
Sistema Compact
Funzione di base
Adattatori per sbarre per interruttori NZM
Sotto gamma
Adattatori per interruttori automatici di potenza e sezionatori di potenza
Funzione
Per il montaggio sporgente su sbarre piatte in Cu 12 – 30 × 5 – 10, doppio e triplo profilo a T
Tensione nominale d'impiego [Ue]
690 V AC
Resistente alla temperatura
a 120°C
Fattore di carico nominale
Temperatura interna custodia
25° C35° C45° C55° C
NZM1 ≦ 125 A RDF1,001,000,920,84
NZM1  160 A RDF1,000,940,880,81
IEC 61439: sbarra ≧ 120 mm2

autoestinguente
secondo UL 94
Resistenza alla corrente di fuga
CTI 200
Numero di poli
A 3 poli
Corrente nominale d'impiego [Ie]
160 A
Larghezza di adattatore
92 mm
utilizzo con
NZM1
PN1
N(S)1
Cu factor
0,25 kg
Note

Per interruttori con collegamento standard tramite morsetto a mantello.

Collegamento al sistema a scelta, in alto o in basso, tramite pezzi di collegamento integrati.

In combinazione con la protezione contro i contatti IP2X aumento della protezione contro i contatti accidentali sul lato uscita dell'interruttore.

Montaggio a scatto sulla sbarra mediante la base combinata

Grazie alla base combinata, possibilità di regolazione dello spessore sbarre a 5 e 10 mm e indietro.

Potere nominale d'interruzione sotto corto circuito 35 kA a 480 V.

Il montaggio avviene mediante fissaggio sulla sbarra fuori tensione.

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Adattatore per bus system (EC001531)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Busbar trunking system (LV circuitry) / Busbar adapter (low-voltage switching technology) (ecl@ss13-27-37-03-04 [ACN951016])
Componenti guida di supporto
Senza
Esecuzione del collegamento elettrico
Altro
Corrente nominale In
160 A
Spessore min. del binario elettrificato
5 mm
Spessore max. del binario elettrificato
10 mm
Larghezza dell’adattatore
92 mm
Larghezza delle guide
30 mm
Distanza delle guide
60 mm

Approvazioni

Product Standards
UL508A; CSA-C22.2 No. 14; IEC 61439-1; CE marking
UL File No.
E140305
UL Category Control No.
DIHS, DIHS7
CSA File No.
236217
CSA Class No.
3211-37
North America Certification
UL listed, CSA certified
Conditions of Acceptability
Refer to approbation report
Specially designed for North America
No
Suitable for
Feeder circuits
Current Limiting Circuit-Breaker
Refer to approbation report
Max. Voltage Rating
600 V AC
Degree of Protection
Feeder circuits

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM1-XAD160 0002465043 104554 IT_104554.pdf 110 Kbytes NZM1-XAD160 0002465043 104554 IT_104554.pdf
