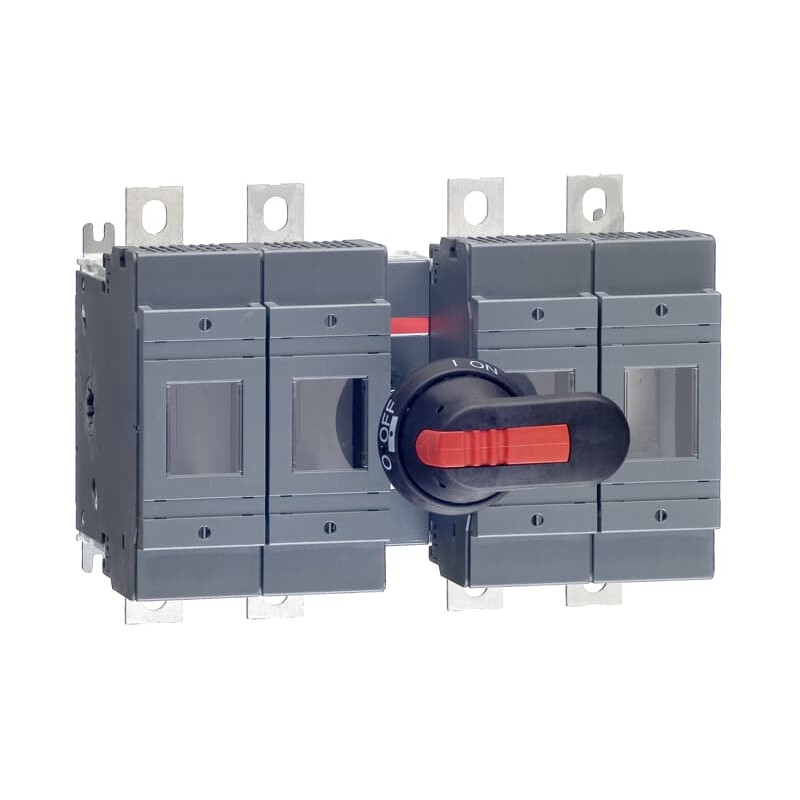

1SCA022778R9940 ABB Interruptor fusible OS250B22N2P
1SCA022778R9940
ABB
Interruptor fusible OS250B22N2P
OS250B22N2P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | d55b420c-b553-476d-a7ce-63964ca41194 Finland |
| SCIP simplificado | d4085d99-5775-4f62-82f2-f4ea73b22e51 Germany |
| 19f70deb-3f82-4d15-8847-2e22e0ec568e Hungary | |
| 167a0adc-8c9f-4fa4-9486-df7789d3f05b Estonia | |
| cc2ceeae-0a17-4a65-86df-c125e2c7d9c5 Greece | |
| 31f8adc6-7fca-4f40-ba29-7d8239acebe1 Norway | |
| 17097258-01ce-47b5-ac9c-77e1d0be6579 Italy | |
| a2cc0628-b22a-463a-b0bf-9f8f2e1910e7 Bulgaria | |
| 58835f13-efca-475a-85bb-308f20ad0323 Czech Republic | |
| fa37a918-59b3-4330-b39c-827dcaeee3da Poland | |
| 63b1b1a6-9335-4c05-b78a-26377192c3a2 Croatia | |
| 87e1541a-dae3-4533-8ae7-d951e2433014 Sweden | |
| 14969bd2-b74e-4f2f-a20a-a2d6d0d72786 Poland | |
| 1fda02d9-09b1-45c9-8186-cdc2ba1d6432 France | |
| d91607e8-09aa-4164-ab68-535e9b7fc47f Sweden | |
| edbffd1e-1fbd-4073-9d11-1e373799f75e Poland | |
| 0ad36c1e-cb93-459b-a06b-05e48e531a46 Portugal | |
| a6962a01-31c7-4c75-8d07-5c8e7c7f6e09 Hungary | |
| 4baf93e5-3f8f-44cd-b0c7-fc8fb9dbb0e9 France | |
| 267b6279-f7d5-48d0-b17b-3e42be87ab09 Denmark | |
| 7846767a-efb6-4fc0-9743-f6cc2c876166 Germany | |
| 93f87615-2c32-4ebe-aab1-362bbff22382 Germany | |
| 1c0d98ac-fe9a-4758-bbdd-578725cb3da4 Belgium | |
| 51c9140d-2fdb-4a36-8674-312f86e5b27f Germany | |
| da5b0409-2c60-4be4-9fb0-2e90e515dd03 Netherlands | |
| 787f9194-ece7-474a-b582-02bd46c54442 Belgium | |
| b88f6be6-24d9-4b99-94b8-6a7a16e504b8 Spain | |
| fc7fe4a0-4532-4126-94d7-6979946bea8b Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | os250b22.stp |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 262 mm |
| Alto del producto | 193 mm |
| Largo del product | 154 mm |
| Peso del product | 4.8 kg |
| 10.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Largo | 310 mm |
| 12.2 in | |
| Embalaje Nivel 1 Alto | 200 mm |
| 7.9 in | |
| Embalaje Nivel 1 Peso | 5.1 kg |
| 11.3 lb | |
| Embalaje Nivel 1 EAN | 6417019253565 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - With Solid Link |
| Tamaño del fusible | B1-B3 |
| Sistema de fusibles | Estándar británico |
| Tipo de asa | Pistol handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 17 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 80 kA |
| Corriente nominal (In) | Circuito Principal 250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 22 (Entre los polos) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Técnica UL/CSA | |
| Par de apriete | 30 ... 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311095D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 250 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 250 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | Papel B1-B3 |
| Número de polos (EF001391) | 4 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Parte frontal |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
