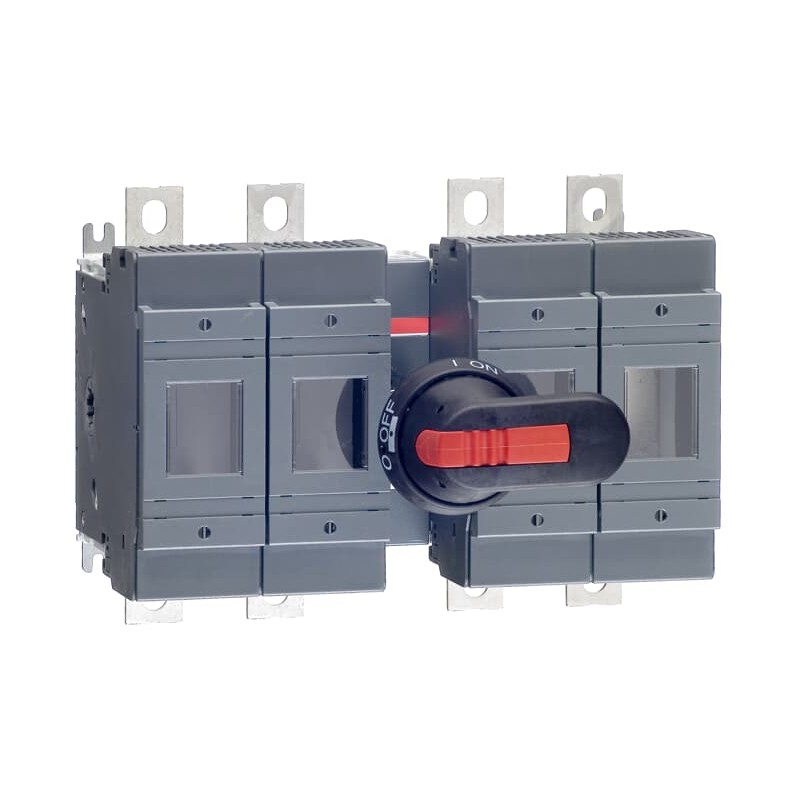

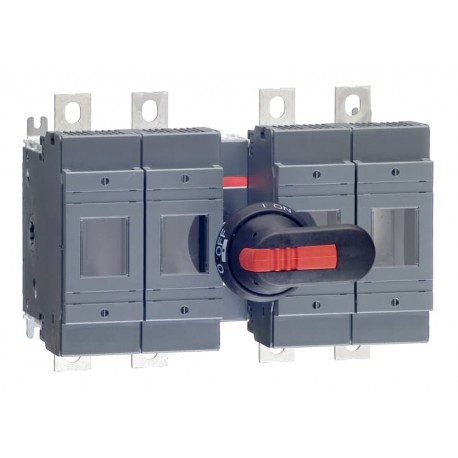

1SCA022778R9940 ABB Interruptor fusível OS250B22N2P
1SCA022778R9940
ABB
Interruptor fusível OS250B22N2P
OS250B22N2P SWITCH FUSE
Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Environmental Product Declaration - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d55b420c-b553-476d-a7ce-63964ca41194 Finland |
| SCIP simplificado | d4085d99-5775-4f62-82f2-f4ea73b22e51 Germany |
| 19f70deb-3f82-4d15-8847-2e22e0ec568e Hungary | |
| 167a0adc-8c9f-4fa4-9486-df7789d3f05b Estonia | |
| cc2ceeae-0a17-4a65-86df-c125e2c7d9c5 Greece | |
| 31f8adc6-7fca-4f40-ba29-7d8239acebe1 Norway | |
| 17097258-01ce-47b5-ac9c-77e1d0be6579 Italy | |
| a2cc0628-b22a-463a-b0bf-9f8f2e1910e7 Bulgaria | |
| 58835f13-efca-475a-85bb-308f20ad0323 Czech Republic | |
| fa37a918-59b3-4330-b39c-827dcaeee3da Poland | |
| 63b1b1a6-9335-4c05-b78a-26377192c3a2 Croatia | |
| 87e1541a-dae3-4533-8ae7-d951e2433014 Sweden | |
| 14969bd2-b74e-4f2f-a20a-a2d6d0d72786 Poland | |
| 1fda02d9-09b1-45c9-8186-cdc2ba1d6432 France | |
| d91607e8-09aa-4164-ab68-535e9b7fc47f Sweden | |
| edbffd1e-1fbd-4073-9d11-1e373799f75e Poland | |
| 0ad36c1e-cb93-459b-a06b-05e48e531a46 Portugal | |
| a6962a01-31c7-4c75-8d07-5c8e7c7f6e09 Hungary | |
| 4baf93e5-3f8f-44cd-b0c7-fc8fb9dbb0e9 France | |
| 267b6279-f7d5-48d0-b17b-3e42be87ab09 Denmark | |
| 7846767a-efb6-4fc0-9743-f6cc2c876166 Germany | |
| 93f87615-2c32-4ebe-aab1-362bbff22382 Germany | |
| 1c0d98ac-fe9a-4758-bbdd-578725cb3da4 Belgium | |
| 51c9140d-2fdb-4a36-8674-312f86e5b27f Germany | |
| da5b0409-2c60-4be4-9fb0-2e90e515dd03 Netherlands | |
| 787f9194-ece7-474a-b582-02bd46c54442 Belgium | |
| b88f6be6-24d9-4b99-94b8-6a7a16e504b8 Spain | |
| fc7fe4a0-4532-4126-94d7-6979946bea8b Germany | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC311013C0201 |
| Instruções e Manuais | 1SCC311012M0219 |
| Mechanical Drawings | os250b22.stp |
| Environmental Product Declaration - EPD | 1SCC311197D0201 |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 262 mm |
| Altura Líquida do Produto | 193 mm |
| Profundidade/Comprimento Líquidos do Produto | 154 mm |
| Peso Líquido do Produto | 4.8 kg |
| 10.6 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 270 mm |
| 10.6 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 310 mm |
| 12.2 in | |
| Altura da embalagem Nível 1 | 200 mm |
| 7.9 in | |
| Peso bruto da embalagem Nível 1 | 5.1 kg |
| 11.3 lb | |
| Nível de Embalagem 1 EAN | 6417019253565 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 250 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 250 A |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Tamanho do fusível | B1-B3 |
| Fuse System | British Standard |
| Handle Type | Pistol handle |
| Tipo de apoio | Base mounting |
| Número de polos | 4P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Power Loss | at Rated Current 17 W |
| Rated Conditional Short-Circuit Current (Inc) | (690 V) 100 kA |
| Corrente nominal (In) | Main Circuit 250 A |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensão operacional nominal | Main Circuit 690 V AC |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Switches Operating Mechanism | 22 (Between the Poles) |
| Tipo de terminal | Lug terminals |
| Terminal Width | 25 mm |
| Binário de aperto | 30 ... 44 N·m |
| Technical UL/CSA | |
| Binário de aperto | 30 ... 44 N·m |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| CCC Certificate | CCC OS200-250 2016 |
| Declaração de conformidade -CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de interruptor de segurança (EF006985) | Sim |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 250 A |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 250 kW |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 80 kA |
| Corrente nominal suportável lcw atual (EF007050) | 8 kA |
| Adequado para fusíveis (EF006692) | Forma B1-B3 |
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Entrada de Cabo (EF000537) | Outro |
| Equipado com conectores (EF011696) | Sim |
| Adequado para montagem no solo (EF007243) | Não |
| Adequado para montagem frontal (EF007246) | Não |
| Adequado para montagem em barramento (EF007259) | Sim |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Posição do elemento de atuação (EF009410) | Lado frontal |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
