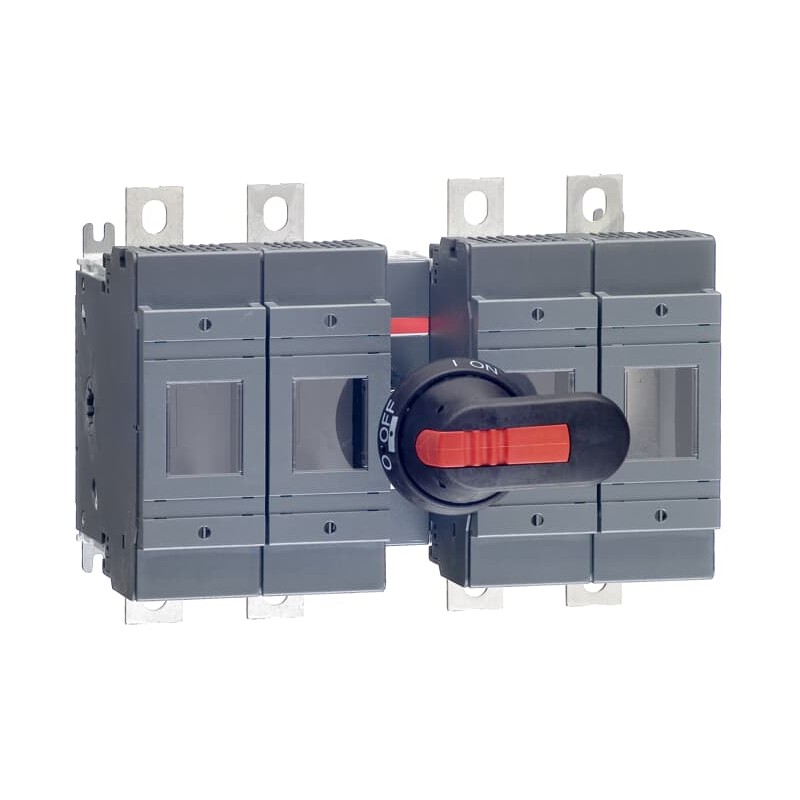

1SCA022778R9940 ABB Portafusibile OS250B22N2P
1SCA022778R9940
ABB
Portafusibile OS250B22N2P
Interruttore a fusibile OS250B22N2P
OS250B22N2P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d55b420c-b553-476d-a7ce-63964ca41194 Finlandia (FI) |
| SCIP semplificato | d4085d99-5775-4f62-82f2-f4ea73b22e51 Germania (DE) |
| 19f70deb-3f82-4d15-8847-2e22e0ec568e Ungheria (HU) | |
| 167a0adc-8c9f-4fa4-9486-df7789d3f05b Estonia (EE) | |
| cc2ceeae-0a17-4a65-86df-c125e2c7d9c5 Grecia (GR) | |
| 31f8adc6-7fca-4f40-ba29-7d8239acebe1 Norvegia (NO) | |
| 17097258-01ce-47b5-ac9c-77e1d0be6579 Italia (IT) | |
| a2cc0628-b22a-463a-b0bf-9f8f2e1910e7 Bulgaria (BG) | |
| 58835f13-efca-475a-85bb-308f20ad0323 Repubblica Ceca (CZ) | |
| fa37a918-59b3-4330-b39c-827dcaeee3da Polania (PL) | |
| 63b1b1a6-9335-4c05-b78a-26377192c3a2 Croazia (HR) | |
| 87e1541a-dae3-4533-8ae7-d951e2433014 Svezia (SE) | |
| 14969bd2-b74e-4f2f-a20a-a2d6d0d72786 Polania (PL) | |
| 1fda02d9-09b1-45c9-8186-cdc2ba1d6432 Francia (FR) | |
| d91607e8-09aa-4164-ab68-535e9b7fc47f Svezia (SE) | |
| edbffd1e-1fbd-4073-9d11-1e373799f75e Polania (PL) | |
| 0ad36c1e-cb93-459b-a06b-05e48e531a46 Portogallo (PT) | |
| a6962a01-31c7-4c75-8d07-5c8e7c7f6e09 Ungheria (HU) | |
| 4baf93e5-3f8f-44cd-b0c7-fc8fb9dbb0e9 Francia (FR) | |
| 267b6279-f7d5-48d0-b17b-3e42be87ab09 Danimarca (DK) | |
| 7846767a-efb6-4fc0-9743-f6cc2c876166 Germania (DE) | |
| 93f87615-2c32-4ebe-aab1-362bbff22382 Germania (DE) | |
| 1c0d98ac-fe9a-4758-bbdd-578725cb3da4 Belgio (BE) | |
| 51c9140d-2fdb-4a36-8674-312f86e5b27f Germania (DE) | |
| da5b0409-2c60-4be4-9fb0-2e90e515dd03 Paesi Bassi (Olanda) (NL) | |
| 787f9194-ece7-474a-b582-02bd46c54442 Belgio (BE) | |
| b88f6be6-24d9-4b99-94b8-6a7a16e504b8 Spagna (ES) | |
| fc7fe4a0-4532-4126-94d7-6979946bea8b Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | os250b22.stp |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 262 mm |
| Altezza prodotto | 193 mm |
| Profondità prodotto | 154 mm |
| Peso netto prodotto | 4.8 kg |
| 10.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| 10.6 in | |
| Profondità imballo livello 1 | 310 mm |
| 12.2 in | |
| Altezza imballo livello 1 | 200 mm |
| 7.9 in | |
| Peso lordo imballo livello 1 | 5.1 kg |
| 11.3 lb | |
| EAN imballo livello 1 | 6417019253565 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | B1-B3 |
| Sistema fusibile | British Standard |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 17 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 100 kA |
| Corrente nominale (In) | Circuito Principale 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 22 (Between the Poles) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 250 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| adatto per fusibili (EF006692) | formato B1-B3 |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | davanti |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
