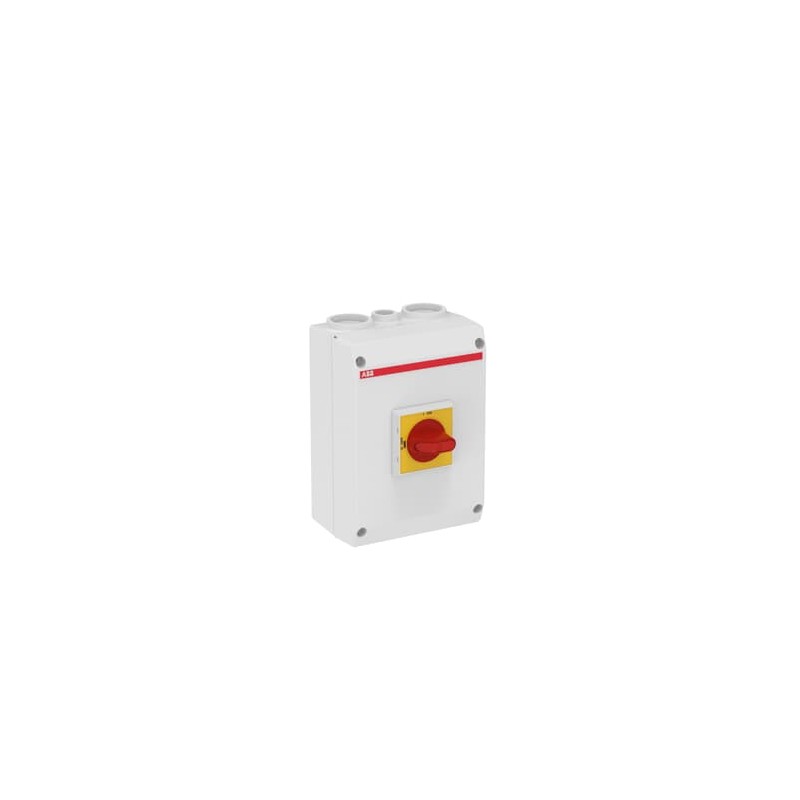

1SCA022613R9280 ABB Int. Seccionador en caja EMC OTE36A3M
1SCA022613R9280
ABB
Int. Seccionador en caja EMC OTE36A3M
OTE36A3M EMC safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 01685e57-0bc6-46db-88d4-5fa422570f9b Finland |
| SCIP simplificado | 7503c61d-153a-4239-9469-c0845520ed57 Germany |
| 42171720-73fb-42d1-bdf6-a109319dd15c Bulgaria | |
| 1c035e59-319c-4aa2-bbe0-856b03adc39e Poland | |
| 601917bc-36da-456d-a696-075065a26ae2 Sweden | |
| 44b4094a-4dfe-4539-93b5-f9754394c476 Croatia | |
| a57b1dea-1e34-4dba-bec8-c165be9df499 Czech Republic | |
| 0e8e588f-ee72-4519-a230-39d60834d3bd Germany | |
| 4f5fc5b9-6f25-4be7-9632-75387eb2d81b Denmark | |
| 41bfd0cf-26e7-45b9-8bdb-bb7f35b6bc87 Poland | |
| 7e43dc88-d65e-40ca-bf27-bab6d5f7604f Italy | |
| c1bc41db-392f-4a39-a9a2-6ccc34ae9f0e Germany | |
| 775fe793-aa3a-4a40-8d85-8a25a4d99389 Sweden | |
| 253b4ace-452f-495e-b225-a72d3e29fc93 Germany | |
| 15ef8b4b-2edb-461b-8c30-200df69d9a46 Portugal | |
| 22dedd9f-5a9e-45f8-bcbc-941898e5cc0c Greece | |
| 3b154a93-6a9f-44ed-9aa6-887f1e4f1d3e Netherlands | |
| cd807d24-7966-4da1-b296-80a8dce68c93 Hungary | |
| e78c568c-ded0-4d54-8ec5-144cce6d1bbd France | |
| ef5b915a-dab7-43ac-9308-746a21d59feb Spain | |
| 5a27c152-b1c7-4749-95f9-5fa294c85676 Poland | |
| cc21d608-9a99-4a1f-a4dc-5bc08413e049 Norway | |
| 5b68548d-45f2-47d3-a260-1521090bfe27 Belgium | |
| d447d60c-3a42-4460-bacf-91987c57cf20 Belgium | |
| 41d2daba-d1a7-4e08-9bc1-67bdad183b73 Estonia | |
| 4c5828c2-4fc7-4465-adbd-5a168eb4b646 Germany | |
| f0c001dc-d049-4eb7-947c-a88d4d2107e3 France | |
| b6ff5163-292a-4214-8dbd-b561cae33f3d Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340003M0016 |
| 9AKK108466A4485 | |
| Dibujos mecánicos | OTPK201490SM32.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85363030 |
| Última fecha de pedido | 2026-08-31 All Countries |
| ID del producto de sustitución (NUEVO) | OTE40GA3M |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 145 mm |
| Alto del producto | 200 mm |
| Largo del product | 90 mm |
| Peso del product | 0.9 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 162 mm |
| Embalaje Nivel 1 Largo | 222 mm |
| Embalaje Nivel 1 Alto | 148 mm |
| Embalaje Nivel 1 Peso | 1 kg |
| Embalaje Nivel 1 EAN | 6417019200019 |
| Técnica | |
| Sección del cable | 1.5 ... 35 mm² |
| Posición de entrada de cables | Top and/or Bottom |
| Salidas de cable por lado | 2xM32+M16 / 2xM32+M16 |
| Capacidad de conexión del circuito principal | Abrazadera de tornillo 1.5 ... 35 mm² |
| Abrazadera de tornillo / Terminal de PE 2pc,1.5 ... 35 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 80 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Plastic |
| Color del asa | Rojo / Amarillo |
| Tipo de asa | Selector handle |
| Clasificación de la resistencia a los impactos | Housing IK08 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 1 NO, 0 NC |
| Tipo neutro | Fixed Neutral |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4.5 W |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V AC) 2.1 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 1.5 kA |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Funciones especiales | EMC |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 2 N·m |
| Longitud de pelado del cable | 13 mm |
| Técnica UL/CSA | |
| Longitud de pelado del cable | 13 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Par de apriete | Main Circuit 2 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado BV | 1SCC340018D0204 |
| Declaración de conformidad - CE | 1SCC340004D2705 |
| Certificado DNV GL | 1SCC340045D0203 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 750 V |
| Tensión nominal de funcionamiento (EF001435) | 750 V |
| Intensidad nominal permanente Iu (EF001389) | 80 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 45 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 1.5 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 22 kW |
| Poder de corte a 400 V (EF009166) | 22 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Rojo |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
